Pro/E修剪命令操作技巧与方法,品索实例讲解曲面修剪的方法

在Pro/E结构设计当中,修剪命令工具是比较常用的工具命令之一,你在学习proe的过程中掌握好了么?Pro/E 修剪曲面是将曲面以平面、曲面或曲线链为基准进行裁剪或分割,可保留曲面的一侧、另一侧或两侧,下面品索教育为大家讲解Pro/E 修剪曲面操作详细过程及方法。


第一步:创建零件

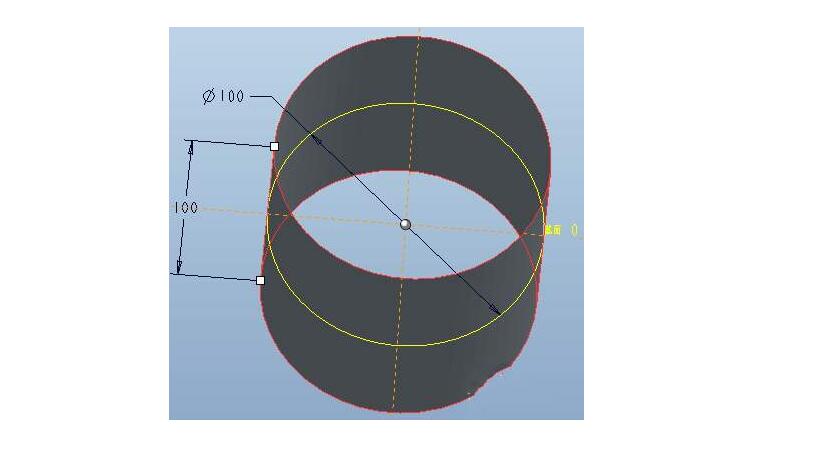

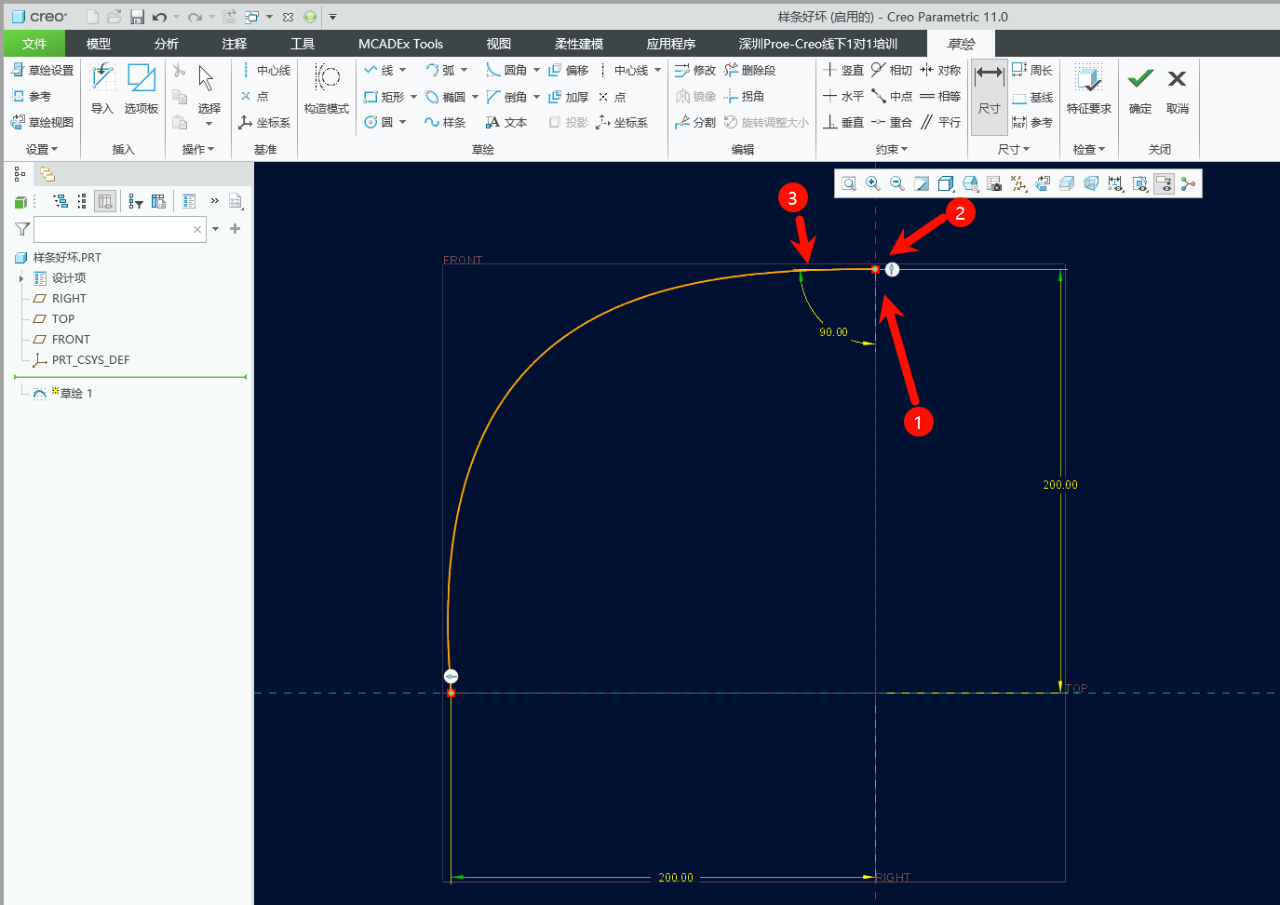

新建零件,创建如下的圆柱曲面。


第二步:拉伸曲面

拉伸出如下的半圆柱曲面。


第三步:点击修剪按钮

选中半圆柱曲面,点击工具栏的“修剪”按钮,或者依次点击“编辑 “-”修剪”。


第四步:修剪操作

系统弹出“修剪”的操控面板如下,剪刀图像后面单击,选择圆柱面,预览效果如下,点击方向键可选择保留一侧、另一侧或双侧,点击√完成。


第五步:保留效果

保留一侧或另一侧的效果如下。


Proe修剪命令是用来修剪曲线和曲面的一个工具,是建模前期曲线搭建调整和构造修整面的时候常会用到的命令;要建立一个比较复杂的模型常常需用到一些辅助线和面的搭建,所有学会并用好修剪命令是更好的使用ProE的一个基础技能之一。
