对于犀牛建模而言,想必大部分初学者都感觉比较难,不知道如何建模,尤其是犀牛曲面建模,曲面建模之所以难,往往是由于犀牛软件使用者没有好的建模思路,不会混接曲面的补面方法,在制作犀牛的不规则模型中,曲面混接是常常被用到的一种功能,也是十分需要操作技巧的一种功能。下面品索教育为大家分享rhino混接曲面基础教程,品索教你犀牛混接曲面命令操作技巧。

品索分享的实例rhino混接曲面基础教程,品索教大家用rhino把两个半球混接起来。


rhino混接曲面基础教程步骤:

第一步:建立球面

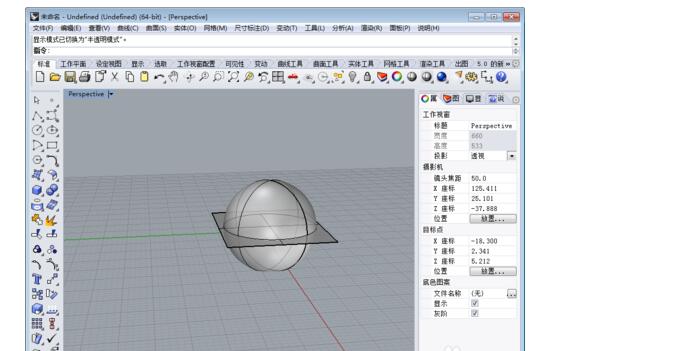

先建一个球面,以及过球心的平面。


第二步:分割球面

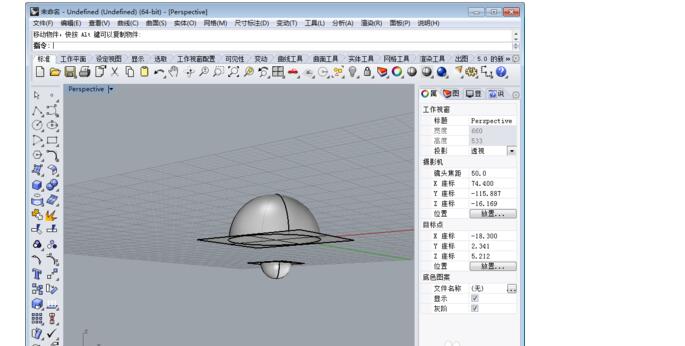

用split命令,分割球面,并隐藏其中一个半球面。


第三步:同样,再画球面,再分割

再画一个小球面,并分割,要求两个半球的底面相对。


第四步:隐藏平面

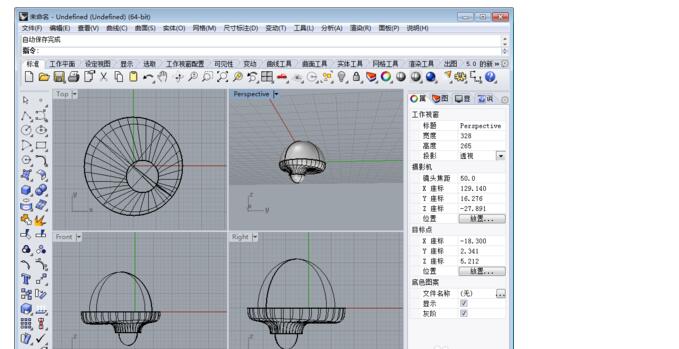

隐藏两个平面。

注意看,两个球面的连心线并不与底面垂直。


第五步:混接曲面命令操作

点击曲面菜单里面的混接曲面命令。


第六步:选择底面圆

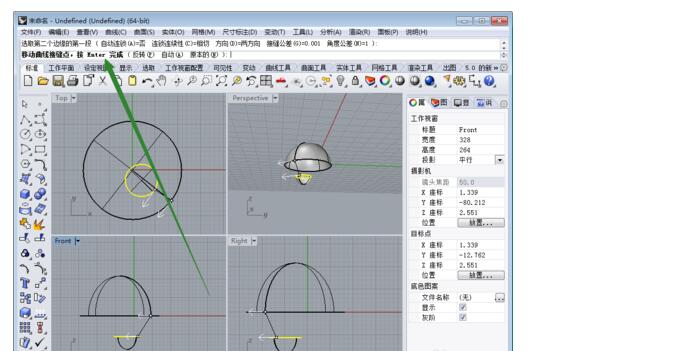

选择大半球的底面圆,回车。


第七步:再选择小半球的底面圆

再选择小半球的底面圆,回车。


第八步:调整形状

调整连接线的形状。


第九步:确定操作

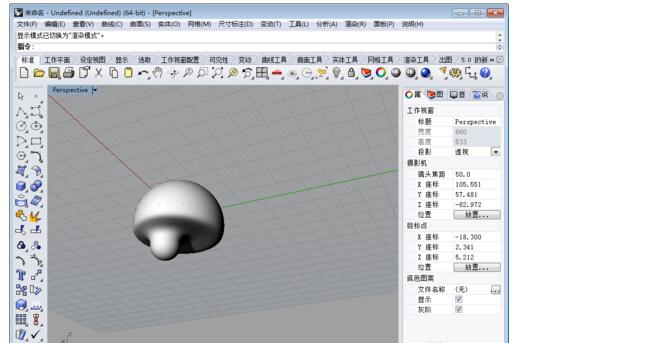

确定之后,就得到混接面。


需要注意的是,此时的三部分并不是一个整体。


关于犀牛软件混接曲面和衔接曲面的区别

混接,在两个曲面间建立一个符合连续性要求的曲面,且不改变原有曲面

衔接,改变一个或两个曲面使其连续性符合要求,不产生新曲面。
