rhino整体模型分开的方法,品索教你犀牛如何展开模型

犀牛是一款非常好用的建模软件,不少行业都能够使用犀牛软件建模,尤其是产品设计。你知道么,在某些行业(如气模行业,钣金行业,纸膜行业等等)都可能要用到展开工具,rhino本身再带就有,大家可以先建个简单的模型体验下rhino是如何把模型展开的。下面品索教育就为大家分享rhino整体模型分开的方法,品索教你犀牛如何展开模型。


品索教你犀牛如何展开模型,如何利用rhino展开模型步骤:

第一步:打开犀牛软件,基础模型案例

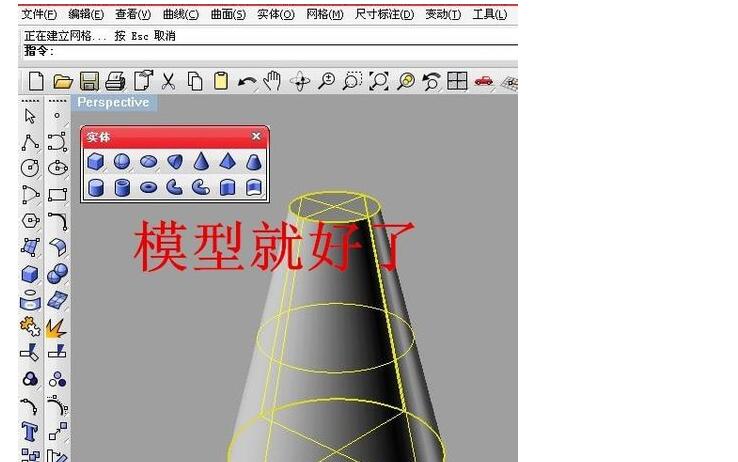

打开rhino,用rhino的实体工具,建个基础模型,下图建了个平顶椎体,如图




第二步:分割模型

要展开物体,必须进行分割,把物体理解成面与面之间的组合,

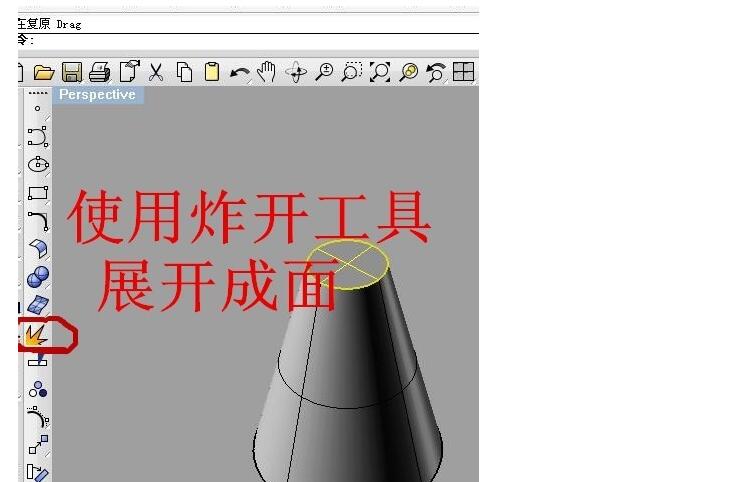

把这个实体用炸开工具,炸开成面,


第三步:使用展开工具

平顶椎体变成了三个面,这样就可以使用展开工具,展开工具如下图


第四步:展开最终效果

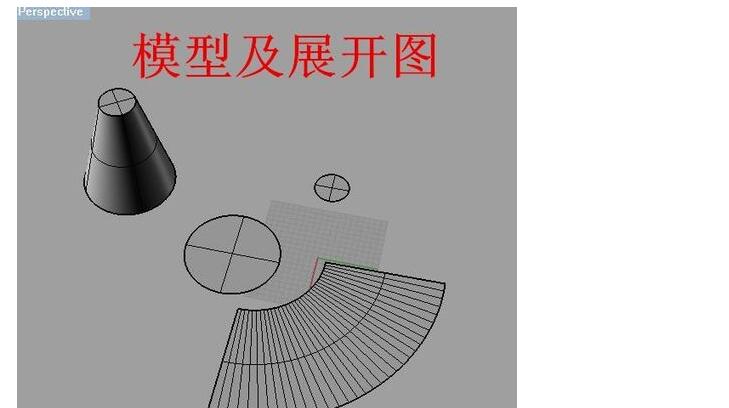

利用这个工具,进行展开,展开时跟着提示走,最终得到如下图展开图



以上就是品索教育为大家分享的rhino整体模型分开的方法,教你犀牛如何展开模型,某些行业需要使用到的效果,如果你刚接触犀牛软件可能不太能够想到思路和方法,这里品索给你简单的案例及思路方法参考,不妨动手尝试一番吧!
