Proe命令基础操作图文教程,Proe/Creo可变截面扫描命令基本操作

参数化建模软件,Proe/Creo,是结构设计师,模具设计师必备软件,它有着强大的操作命令和工具,帮助我们实现各种效果。对于想要学好Proe/Creo软件的小伙伴们来说,基础工具操作命令是一定要学好的,毕竟基础是一定要打好的,不然后期晋级和实际工作会碰到不少问题。下面品索教育为大家分享Proe命令基础操作图文教程,Proe/Creo可变截面扫描命令基本操作。

Proe/Creo4.0中可变截面扫描命令的基本操作过程

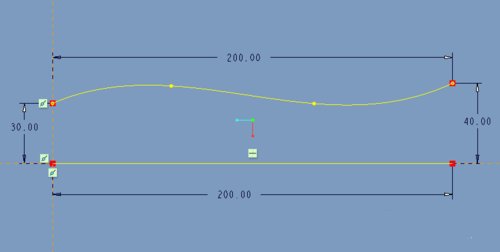

第一步:草绘轨迹

用“草绘”命令草绘两条轨迹(也可以其他数量)。

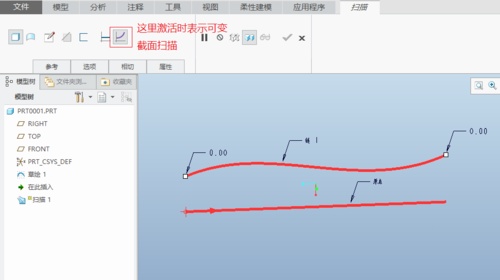

第二步:扫描操作

点击“扫描”,进入扫描操控板,先选择直线,按住键盘Ctrl键选择另一条。

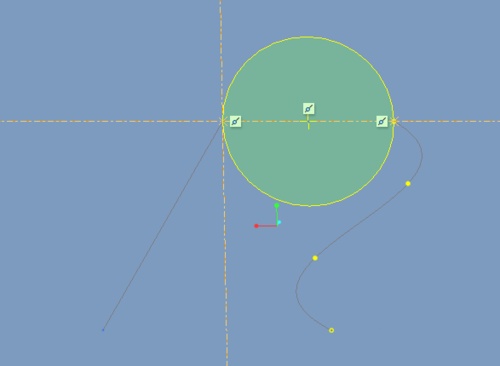

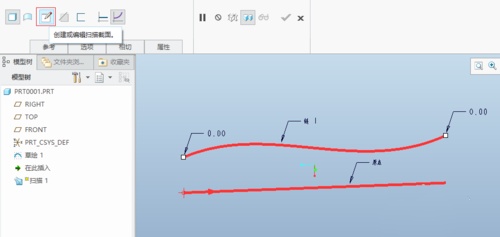

第三步:草绘截面

点击“创建或编辑扫描截面”,捕捉两直线的端点草绘一个截面。

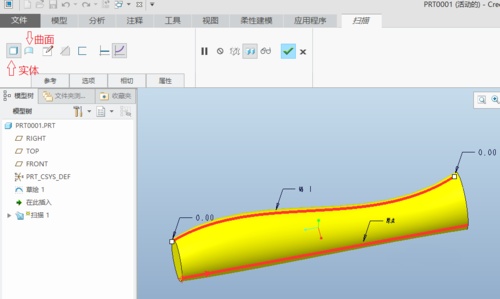

第四步:可变截面扫描

选择以实体或者曲面的方式进行可变截面扫描。

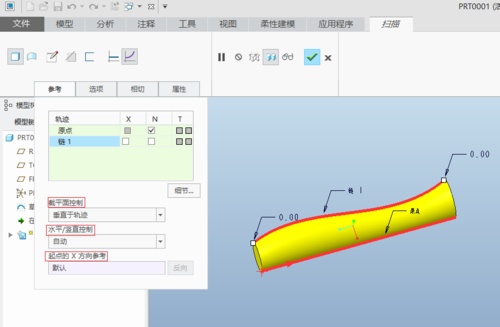

第五步:参考设置

在“参考”里,可以定义截平面控制、水平/竖直控制和起点的x方向参考。

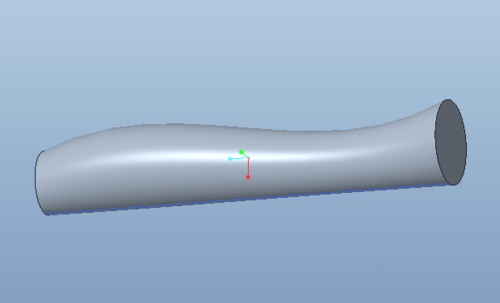

第六步:完成创建

定位完所有该定义的后打“√”确定,完成创建。
