犀牛珠宝建模教程,教你Rhino6细分建模玉象吊坠的方法

珠宝设计当中无疑借鉴了不少动物的形态,十二生肖相关珠宝设计每年都会有各种新花样,而珠宝设计建模,其外观造型创意展现你可以通过犀牛建模来实现,下面为大家分享一篇犀牛珠宝建模教程,就是一款大象外形的吊坠rhino6建模图文教程,我们通过实例建模图文的形式,教大家Rhino6细分建模玉象吊坠的方法。


这只小玉象的外形非常光滑,因此很适合使用细分曲面来构建,以下分享制作流程:

温馨提示:

●所用的 Rhino 6 版本:SR8

1:第一步,绘制形体曲线

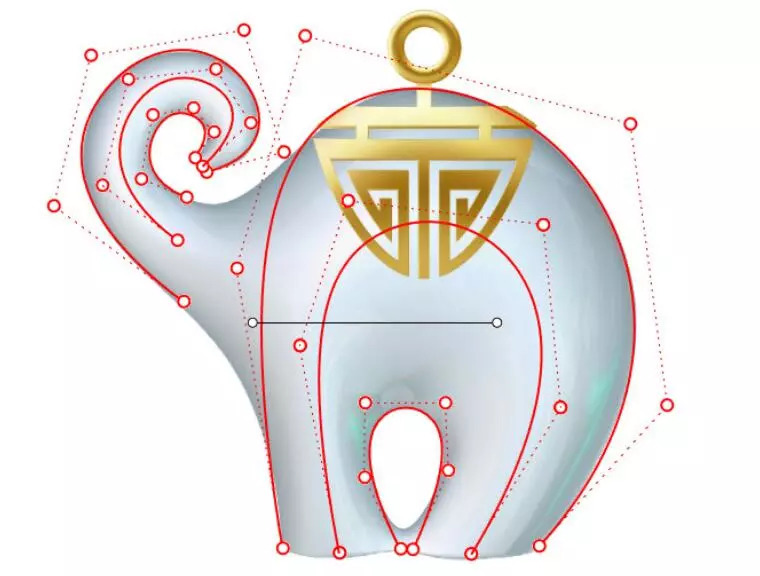

1.1 利用参考图,在前视图用控制点曲线指令Curve,以6个控制点绘制身体与鼻子的共6条形体曲线。


1.2 利用移动指令Move和开启控制点(F10键)调整出形体曲线的空间位置,并使用镜像指令Mirror生成另一侧,见下图所示:


最终得到场景内这8条曲线

第二步:生成曲面

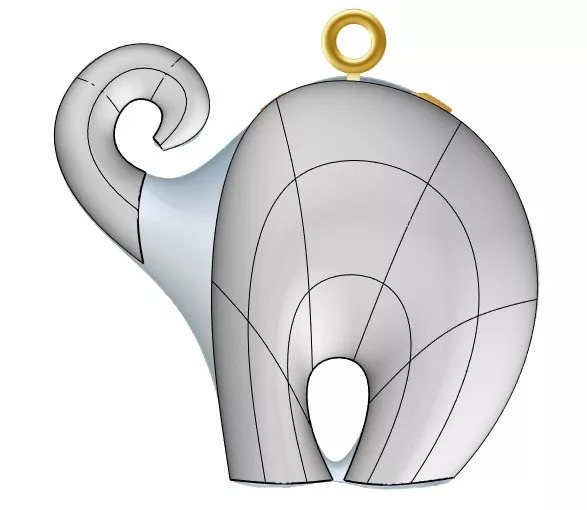

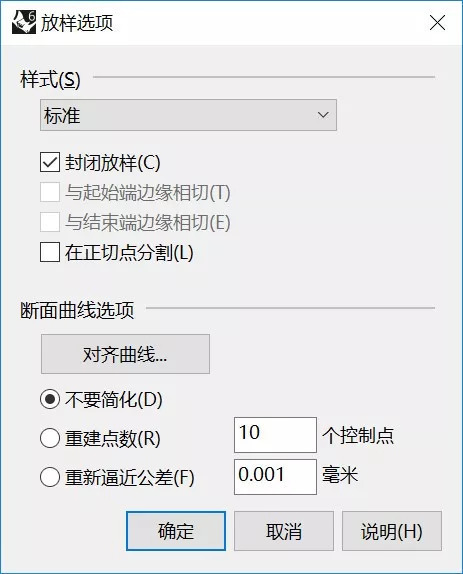

2.1 使用放样Loft指令,按上图的顺序来选取身体曲线,并勾选“封闭放样”选项,最后得到下图象身与象鼻的2块曲面

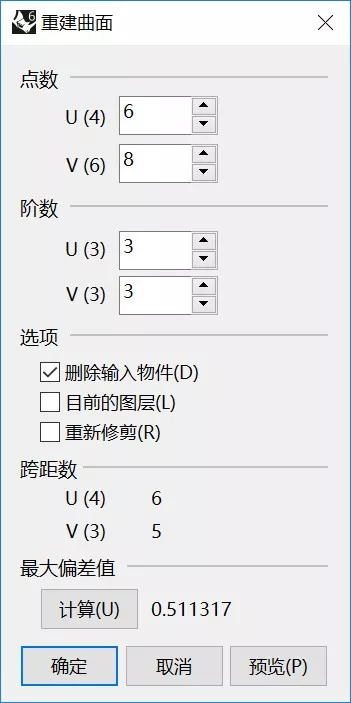

2.2 使用重建曲面指令Rebuild,按以下参数对象身曲面进行重建,得到重建后的曲面

重建后的象身曲面

第三步,由曲面转成网格、细分面

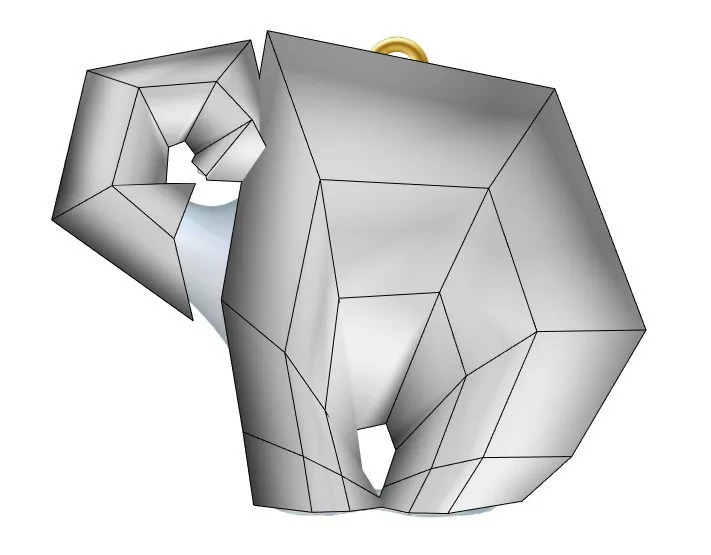

3.1 使用以NURBS控制点连线建立网格指令Extractcontrolpolygon,分别对象身与象鼻的曲面进行提取,得到以下这2张网格。

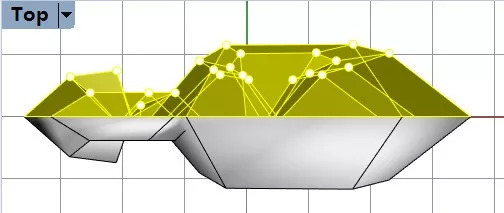

3.2 先按住Ctrl+Shift键,在top视图内框选一半的网格后删除。

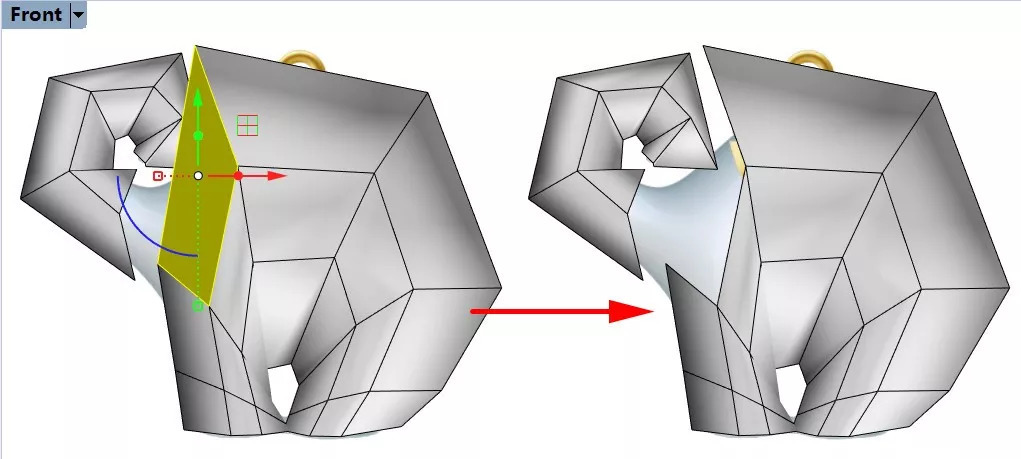

3.3 在前视图内,按上述方法,删除象身的这块网格,为后面象鼻与身体网格连接打开一个缺口

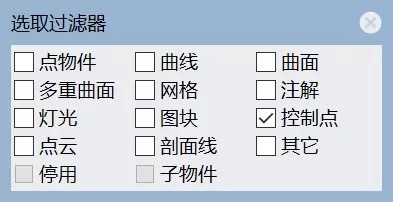

3.4 打开网格的控制点,再开启过滤器并勾选控制点:


● 使用移动指令先调整控制点位置,使用单一网格面指令3DFace,来连接象身与象鼻

● 完成后使用指令Mirror镜像另一侧网格

● 使用组合指令Join,选取所有网格进行组合

● 用以公差对齐网格顶点指令Alignmeshvertices,对网格顶点进行整体对齐,以保证无缝。

● 键入subdfrommesh指令把网格转成细分曲面

3.4所述过程观看以上动图


第四步,由细分面转成曲面进行加工

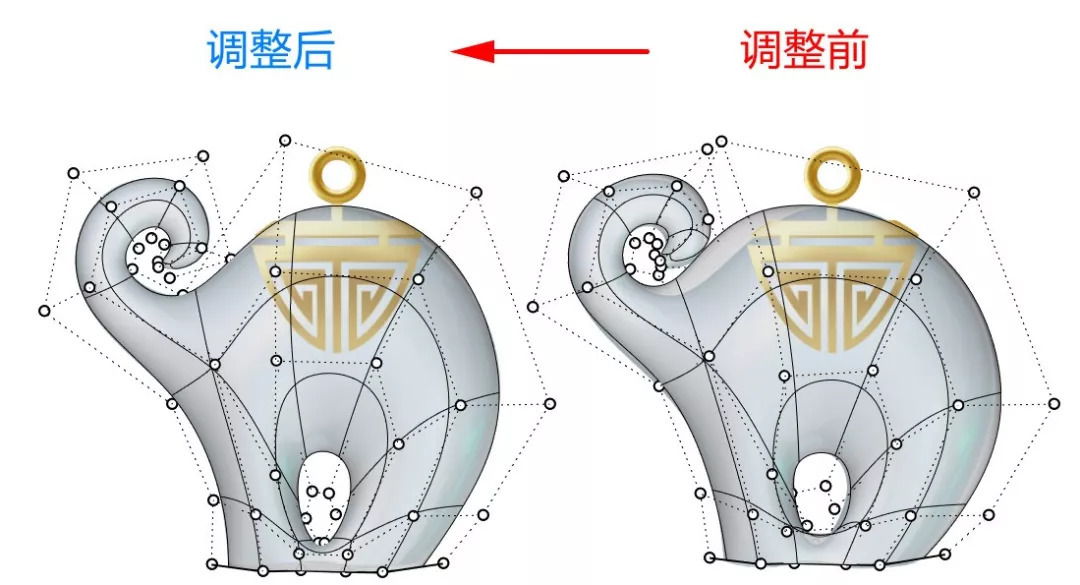

4.1 按F10键打开细分曲面的控制点,根据参考图拖动控制点来进行外形细调。

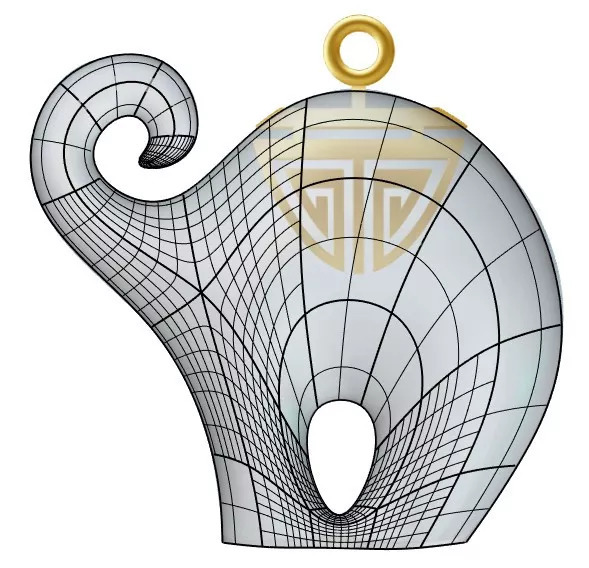

4.2 把调整好外形后的细分曲面,使用转换到Nurbs指令toNurbs转成NURBS曲面,全选曲面后进行组合,得到一个多重曲面


4.3 加工细节:

● 利用曲线,使用挤出曲线指令ExtrudeCrv,挤出底部曲面

●利用这2组相交的曲面,使用自动建立实体指令CreateSolid,计算出实体

● 使用边缘圆角指令FilletEdge,对底部边缘进行导圆角

4.3所述过程观看以上动图


4.4 制作象鞍过程

● 利用参考图,用曲线、拆线指令绘制象鞍轮廓

● 在前视图,使用投影指令Project,把绘制好的轮廓曲线投影到象身上

● 利用投影到曲面的上曲线,使用分割指令Split,分割出象鞍的曲面

● 选取象鞍曲面,使用偏移曲面指令OffsetSrf,向外偏移出实体

● 使用圆环状体指令Torus,制作出吊环

4.4所述过程观看以上动图

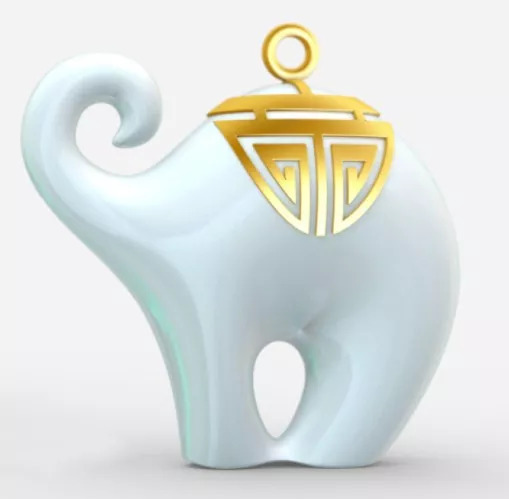

最终完成!


来源:月之眼/大水牛数字设计联盟
