cero4新功能介绍,教你ar增强现实使用方法

你知道么,cero4.0版本增加了ar功能,非常酷炫,您可以在现实世界中体验您的设计,并且只需单击一下,即可以 3D 形式查看您的产品,下面品索为大家分享cero4新功能介绍,教你ar增强现实使用方法,借助 Creo 4.0*,您可以将您的数字设计转化为物理现实。关键在于增强现实 (AR)。

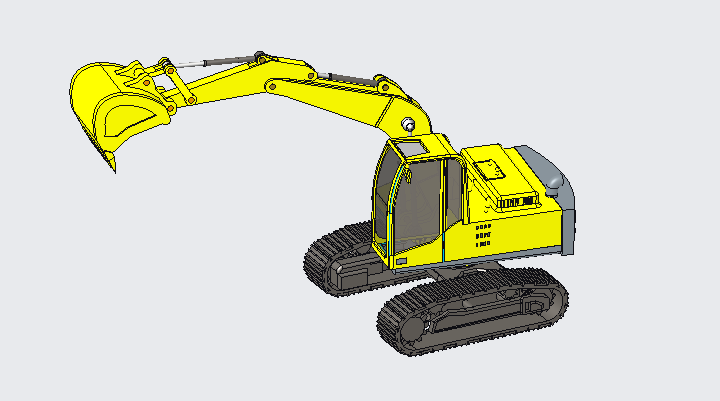

想体验Creo4.0增强现实功能吗?Come on。以下面的挖掘机模型为例。

一、软件下载

移动端须下载软件安装然后用对应的软件扫PTC的logo二维码。下载 ThingWorx View 应用程序,打印 Gallery Experience ThingMark,然后即可领略 AR 和 ThingWorx Studio 的强大功能。在 Apple Store、Google Play 商店或 Microsoft 应用商店中搜索“ThingWorx View”。

二、使用方法:


1.首先打开Creo模型,点击【工具】-【添加ThingMark】,弹出下面的控制面板。该控制面板的作用是调整ThingMark的位置。

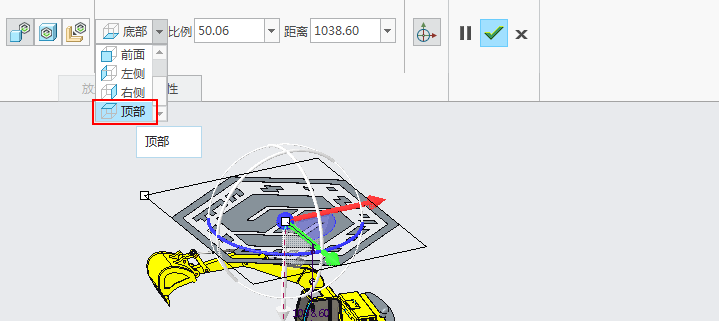

按照下图进行调整,将ThingMark调整到合适的位置。

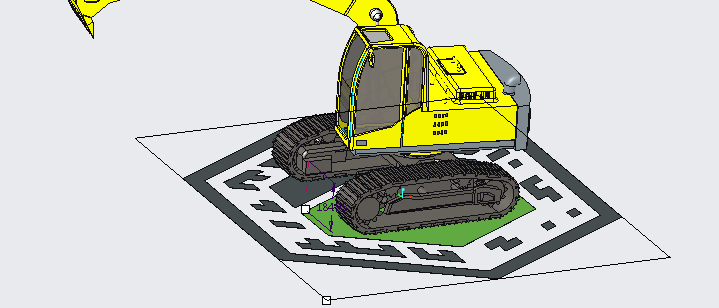

完成ThingMark的位置的调整。


2.点击【发布模型】,此时出现如下对话框,鼠标点击来选择模型中添加的ThingMark标记,点击确定,模型将上传到PTC公司服务器。


上一步如果出现需要输入账户,则输入在PTC官网注册的普通账户即可,经测试,暂不需要PTC正版凭证权限的账户。

3.点击【打印ThingMark】,打印出PDF文件。


Pdf的内容是下图所示的图片。

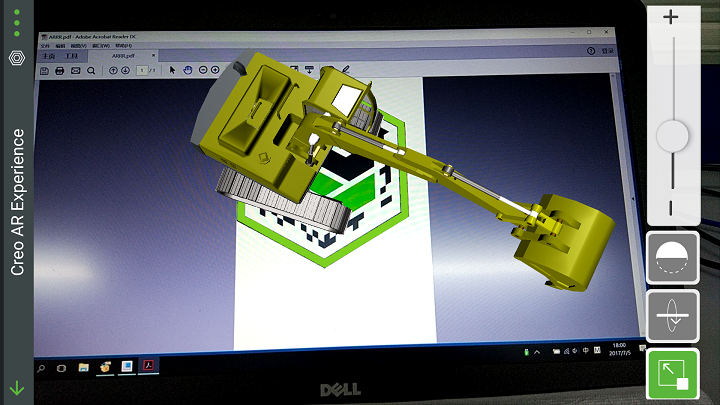

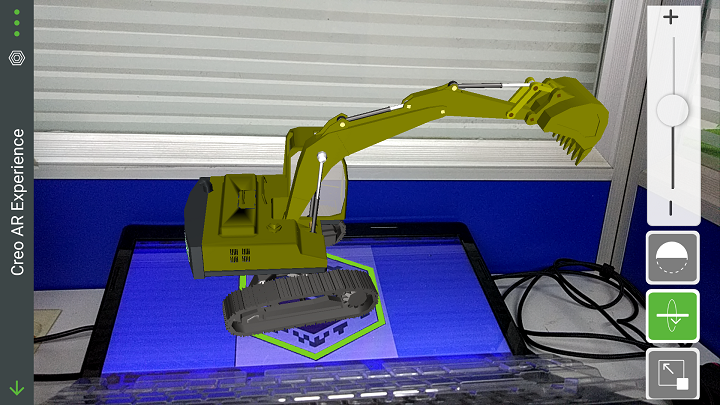

4.安装安卓APP ThingWorx View并打开应用进行扫描。

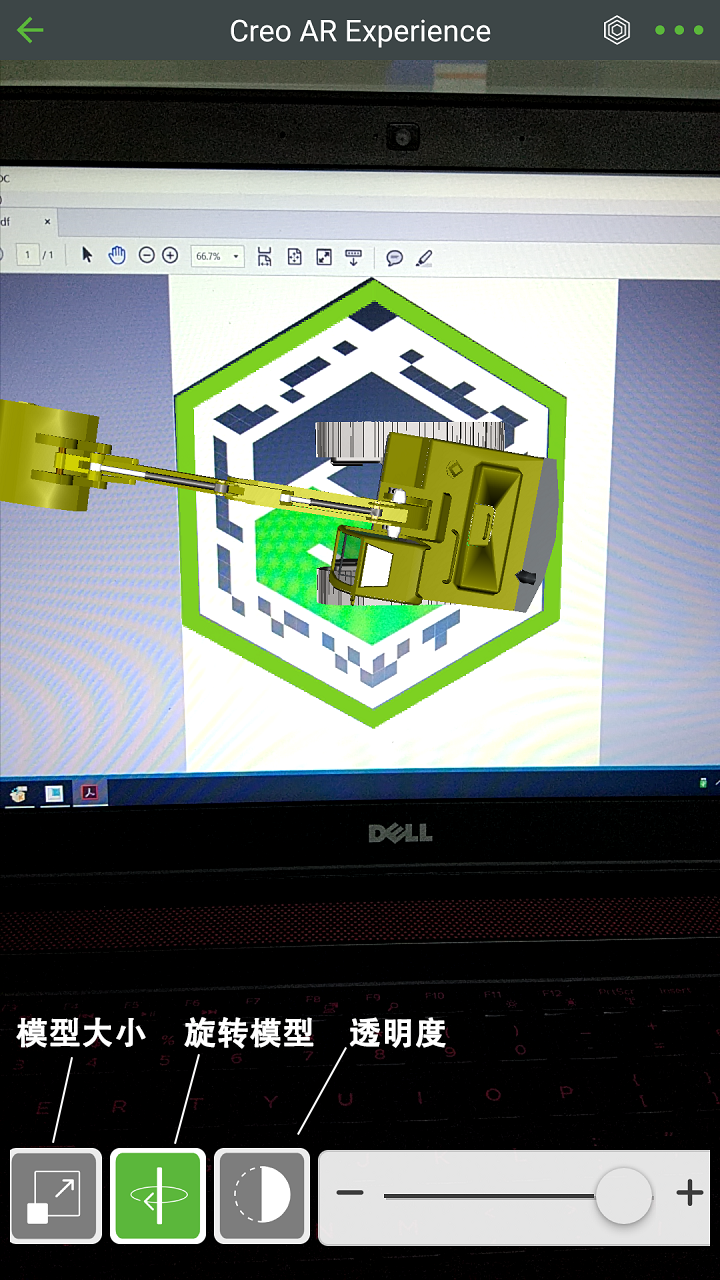

我们可以调整模型显示的大小以及旋转模型,如下图所示。
