proe钣金技巧,教你proe折弯钣金件展开方法

钣金产品是通过一个平整的面通过折弯、拉伸等工艺做成成品,所以设计钣金的时候需要对产品进行展开,验证是否能够通过钣金获取,在画proe5.0的时候,有的时候是用实体命令画,不是用钣金命令画的,同样是能够展开的,proe在钣金设计的优势凸显无比,下面品索为大家分享proe钣金技巧,教你proe折弯钣金件展开方法。

proe展开方法具有参数化、智能化、展开迅速准确、效率高、精度高、展开尺寸便于验证、能实现无纸加工及展开图能以多种图形文件格式直接输出等特点,为现代折弯钣金件展开提供了一种实用的工具。对折弯钣金件的传统展开方法与现代Pro/E展开方法进行了比较分析。总结了Pro/E展开法在折弯钣金件过程中的注意事项。阐明了Pro/E的展开方法应用在折弯钣金件展开中的优越性、实用性。为现代折弯钣金件展开提供了一种实用的工具。


传统折弯钣金件加工工艺以粗放展开加工并结合机械切削为特点,先近似以展开尺寸放样落料,预留后续加工余量后进行折弯。折弯后再修准尺寸,加工孔槽。这种工艺对展开图精度要求低,存在着工艺路线复杂、效率低、浪费材料及加工质量不易保证等缺点。

现代折弯钣金件加工工艺以精确展开加工、零机械切削为特点,先按展开图全部切割出外形及孔、槽,然后折弯成型。这种工艺具有钣金零件的单元封闭加工、工艺路线简化、效率高、加工质量好等优点,但对钣金展开图的精度要求高。因此,现代折弯钣金件加工中精确展开图的绘制就成了首先要解决的问题。

1、折弯钣金件的传统展开方法

在钣金件的折弯过程中,由于钣金零件折弯区产生塑性变形,所以展开图的尺寸与几何计算的尺寸不一致,需要进行专门的计算。

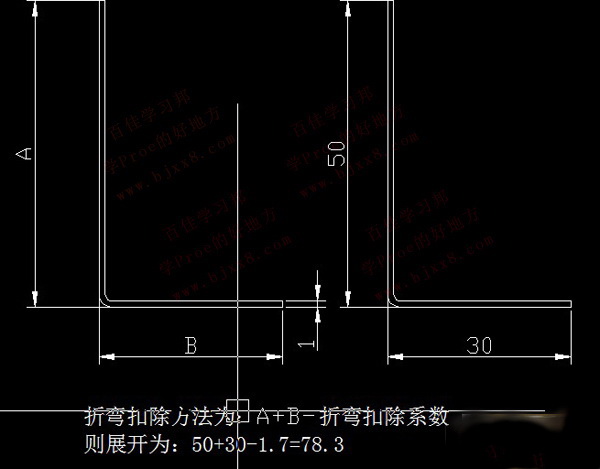

折弯钣金件的展开尺寸与钣金件的厚度、折弯角、折弯半径、材料伸缩率等因素有关。传统的折弯钣金件展开尺寸计算时,依据折弯角的大小分别进行计算。展开尺寸L计算如下,当折弯角β为:

(1)0°≤β<90°时 L=A+B-2(R+T)+(R+T/3)×(180-β)π/180 (2)β=90°时 L=A+B-0.429R-1.47T (3)90°<β≤150°时 L=A+B-2(R+T)tan[(180-β)/2]+(R+T/2)(180-β)π/180 (4)150°<β≤180°时 L=A+B

由上述折弯钣金件传统展开公式可以看出,传统的折弯钣金件展开方法需要大量繁琐的人工计算,展开尺寸不易验证,展开精度不能满足现代钣金加工的要求。

2 折弯钣金件的Pro/E展开方法

折弯钣金件Pro/E展开方法与传统展开方法有着本质的区别,它是一种参数化、智能化的三维CAD过程,是在程序完全模拟钣金折弯加工过程的基础上进行折弯钣金件展开的。展开方法为:在Pro/E的钣金模块中建立折弯钣金件的立体模型,应用Unbend模块,直接点取基面及需展开的面后,软件即可按钣金实际折弯加工过程运算后自动生成展开模型。通过展开模型,Pro/E能直接输出各种格式的二维图形文件,直接应用于数控切割及冲裁设备。


3、Pro/E展开折弯钣金件应用实例

为更好说明Pro/E钣金模块折弯钣金件的展开应用,现以一种钣金零件的展开输出过程为例加以说明。该零件如图2所示,零件折弯半径为R2.5mm,板厚为2mm,其展开过程分述如下。

a.环境设置

我们采用编辑Config文本框进行如下设置

ALLOW_ANATOMIC_FEATURESYES PRO_UNIT_LENGTHUNIT_MM PRO_UNIT_MASSUNIT_KILOGRAM TOL_DISPLAYYES TOL_MODENOMINAL TOLERANCE_STANDARDISO PARENTHESIZE_REF_DIMYES DRAWING_SETUP_FILEd:proeproe2000itempxg.dtl PRO_FORMAT_DIRd:proeproe2000iformatsgctbtl\

b.展开后图形文件的输出

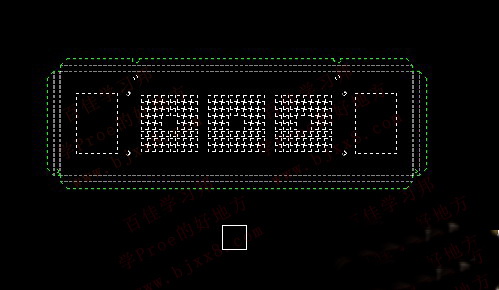

最后生成的展开图,直接过滤掉了尺寸标注、折弯中心线等数控钣金加工机床不需要的元素,以DXF格式直接输入数控钣金加工机床进行编程切割。

4、折弯钣金件Pro/E展开中的注意事项,总结出一些经验:

a.验证零件立体模型由于展开模型是依据立体模型建立的,为保证展开模型的正确性,应对零件立体模型进行验证。验证时应用Analysis菜单中的Measure,Modelanalysis等功能模块进行钣金立体模型各要素的测量分析。

b.注意立体模型的结构工艺性由于Pro/E的钣金件建模是完全按钣金件实际加工过程进行模拟运算的,因此零件建模过程中应注意考虑折弯钣金件加工中的工艺裂缝(Relief)、多向延展等工艺性问题。如果零件模型有不符合实际加工的结构工艺性问题,Pro/E将拒绝展开。

c.设置建模环境为了使Pro/E建模环境中的单位制式、视角标准等与数控钣金设备所使用的一致,建模前必须对Pro/E建模环境进行预先设置。设置通常采用编辑Config文件进行或通过Setup菜单进行设置。

d.建立典型零件模型库由于Pro/E的立体建模是一个参数化过程,因此可根据本企业的钣金结构特点建立典型零件模型库。零件建模时选取典型模型进行修改重新生成(Regenerate)后,即可得到所需模型,从而发挥Pro/E参数化设计的优势,达到快速建模的目的。

e.展开后的干涉检验Pro/E零件展开后的模型,干涉部分Pro/E用警告色给出显示。注意有干涉警告时就要修改零件的结构直到没有展开干涉出现。

f.展开图形的输出Pro/E的展开模型可通过Drawing模块转化成二维图。二维图可显示标注尺寸、折弯中心线、折弯延伸区,以生成满足用户需求的图形。二维图能以DXF、DWG、IGES等多种图形文件格式输出,可以很方便地与数控设备进行图形文件的数据交换,从而达到直接输出编程的目的,实现无纸加工。
