proe基础工具命令教程,教你混合曲面工具实体化切除操作方法

2019-08-26  9103 分类:结构工程

proe基础工具命令教程,教你混合曲面工具实体化切除操作方法

在产品结构设计当中,我们常常需要草绘各种零部件,有复杂也有简单的,往往需要熟练proe基础工具命令操作才能更快的草绘出零件,尤其是对于proe新人来说,需要注意proe基础工具命令使用方法,最好是通过实践来掌握它们,下面品索就为大家带来proe基础工具命令教程,教你混合曲面工具实体化切除操作方法。

利用PROE的【混合曲面】功能做实体化切除,绘制如下零件:

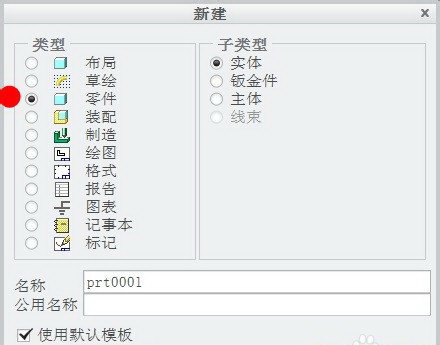

打开PROE软件(这里以PROE的creo1.0版为例),新建一副零件图。


首先【草绘】一个矩形并【拉伸】,绘制一个立方体。

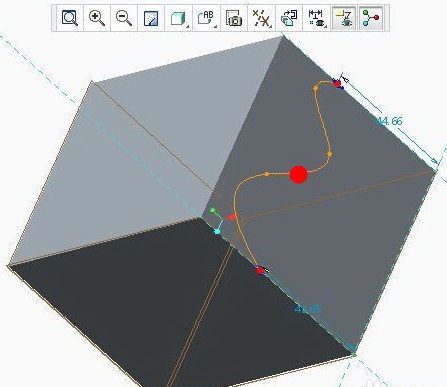

分别以零件左、右表面为基准,利用两次【草绘】命令,在两个面上分别草绘一条曲线。

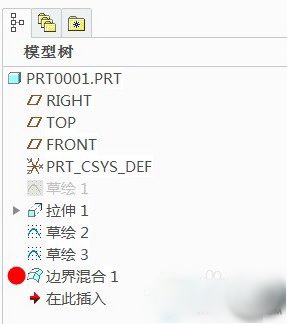

点击上方菜单中的【边界混合】命令,点击【选择项】,按住【ctrl】键选中两条曲线,完成混合,打钩确认。

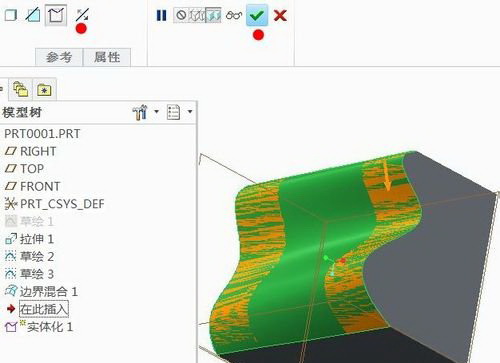

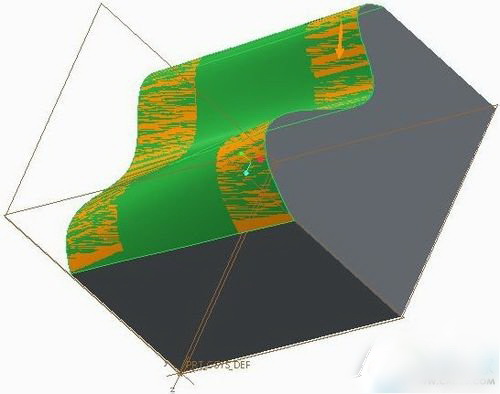

选中模型树上的【边界混合】,点击上方菜单中的【实体化】命令,做实体化切除,选择合适方向,打钩确认。
