工业设计手绘技巧干货,产品圆角结构种类及表现方法

生活中有很多产品的外形都有圆角结构,这些圆角增加了使用的舒适度和外观的美感,圆角的大小会影响到产品外形特征和触感上的变化。实际上琳琅满目的各类产品中有几种基本的圆角类型,这些圆角从单方向到多方向、多角度变化,大小不同,多种多样。


我们生活中常见的产品圆角结构主要分为两种,一种是是单项圆角,另一种是复合圆角。下面我就分别为大家讲解两种圆角结构的表现方法。


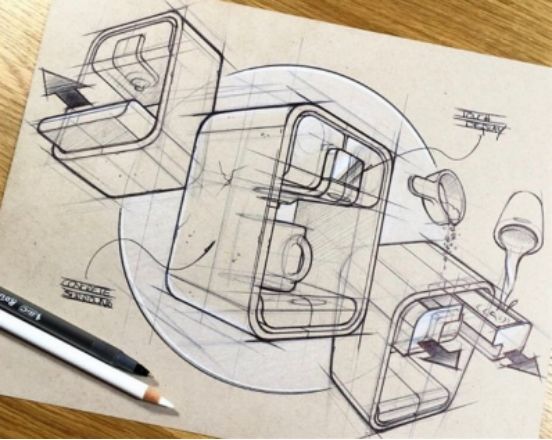

1.单项圆角

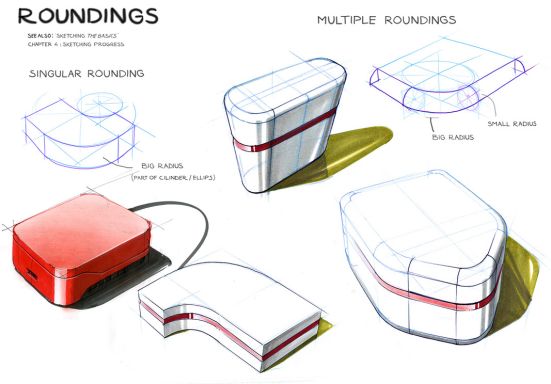

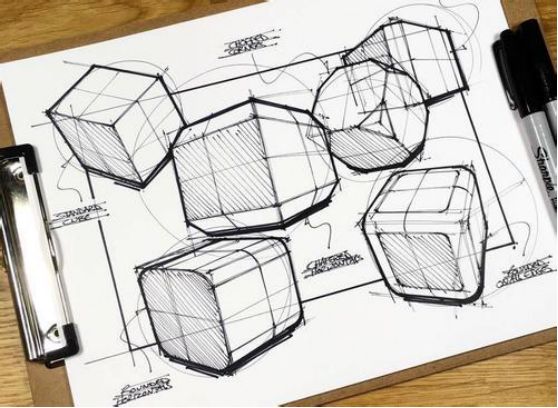

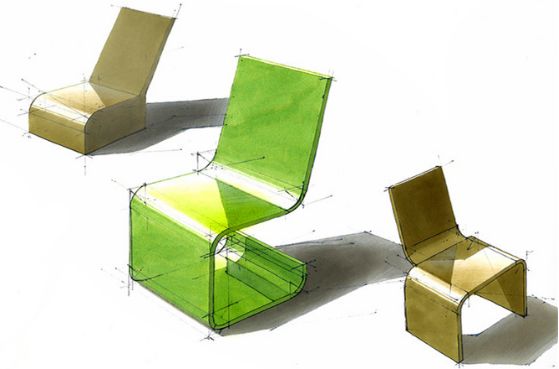

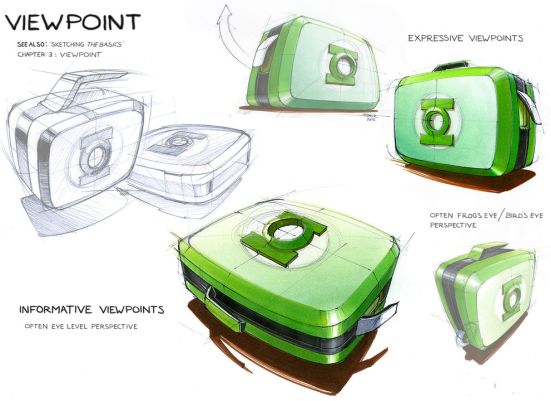

单项圆角是指圆角的方向仅仅朝向一面,这种最简单的圆角类型有点像冲压所形成的弯折。单项圆角几乎存在于所有的产品中,只是有些比较明显,有些比较微小而已。

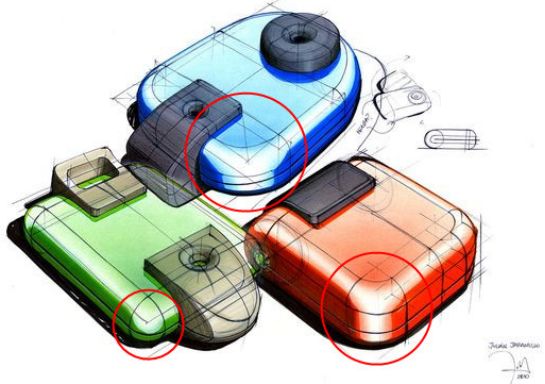

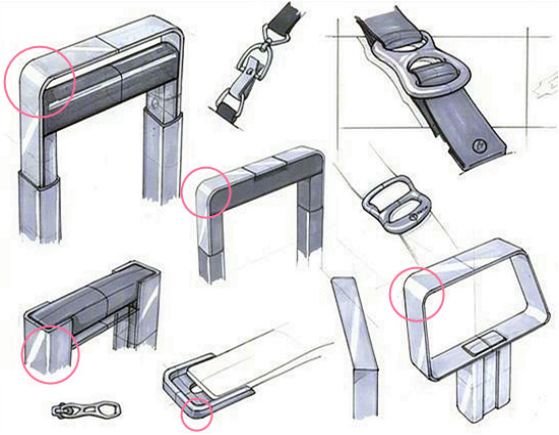

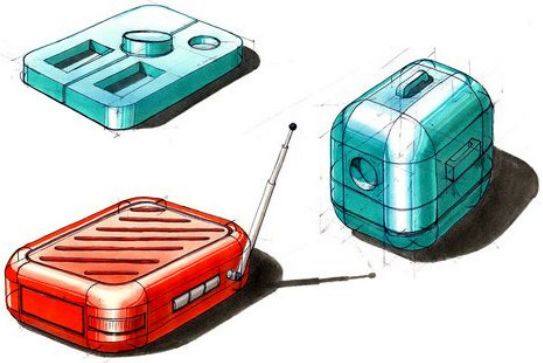

下面红色圈内标注的位置都属于单项圆角。对于同学们而言,勤于分析与观察各种身边的产品是掌握单项圆角的最佳方法。练习时可以先绘制物体的大致结构,然后再细修圆角部分的结构。

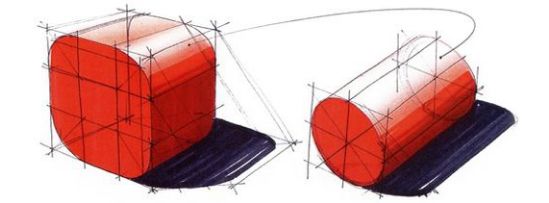

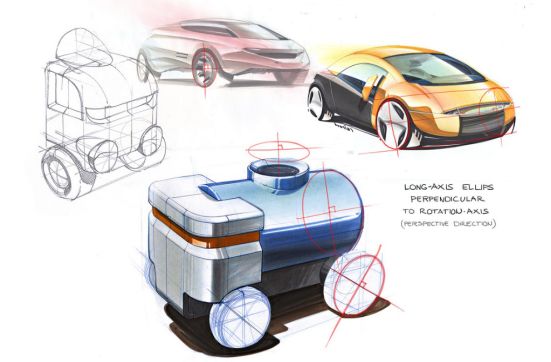

大多数的单项圆角都相当于圆柱体的一部分,仅带有单向圆角的产品相当于立方体和圆柱体混合而成,同样,其投影也可以看成是类似的混合关系。


物体左右对称的圆角在透视的作用下看起来完全不同,这时可以借助参考线来比较画出对称的圆角。如上图所示,利用一个圆角所在的四边形的对角线来找到其对称圆角的位置。


2.复合圆角

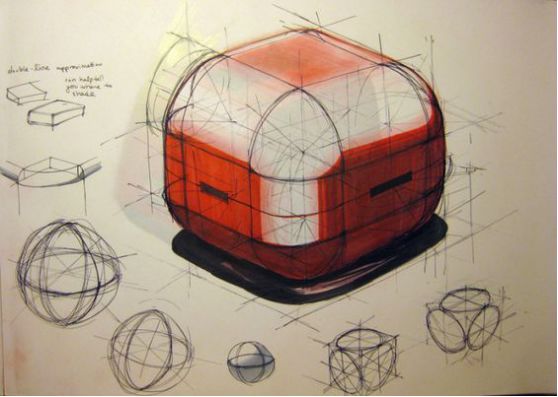

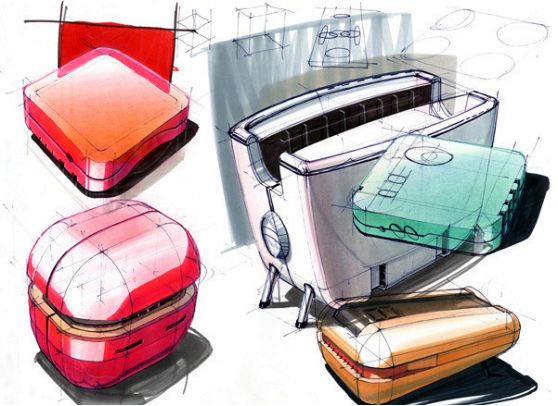

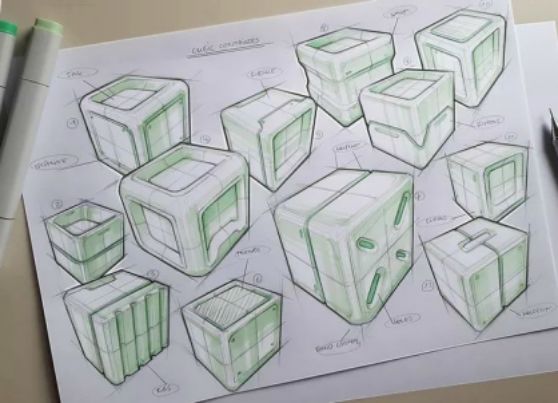

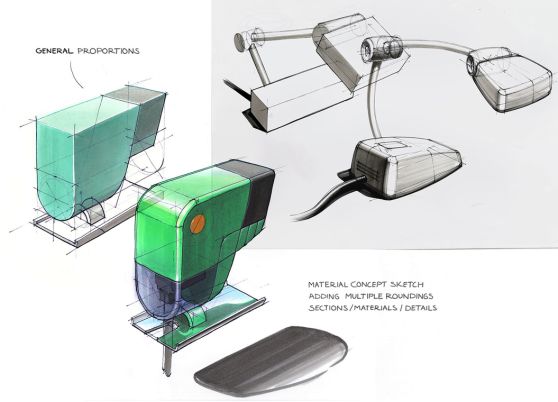

所谓复合圆角是指不同方向的圆角结合在一起的造型,其实大部分产品的外型也都含有复合圆角。圆角的大小和复合方式都对产品的外观产生巨大影响。从下面的效果图中我们可以发现,产品的外形存在很多复合圆角。



只有理解了复合圆角的结构,才知道在什么地方用什么样的线来绘制产品。所以需要大家花些时间在产品表面绘制一些必要的结构线,目的是在于使产品的结构造型看上去更清晰,结构线的意义在于解释造型,千万不要为了结构线而画结构线,应该把结构线看成帮助你完成产品造型设计的一种工具。

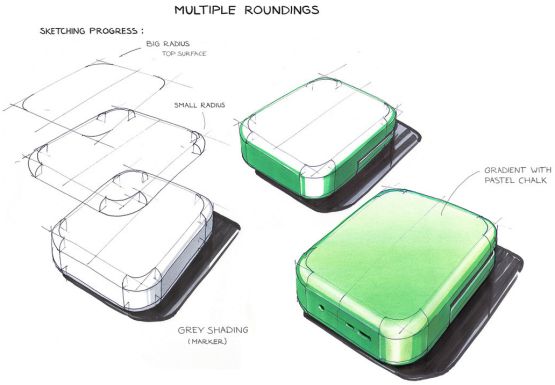

有一种复合圆角是由大小不同的单向圆角混合而成的。这种复合圆角是由一个较大的单向圆角与两个较小的单向圆角组合的复合圆角,这种特殊的复合圆角可以按照下图的方法理解绘制。

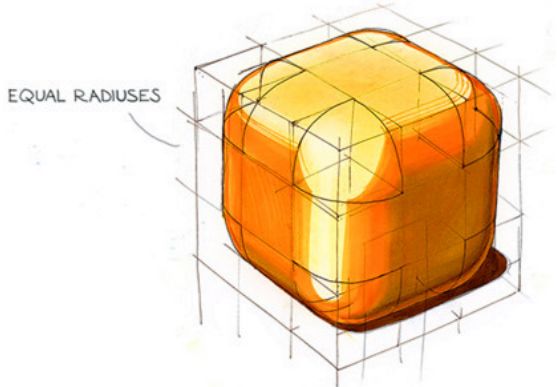

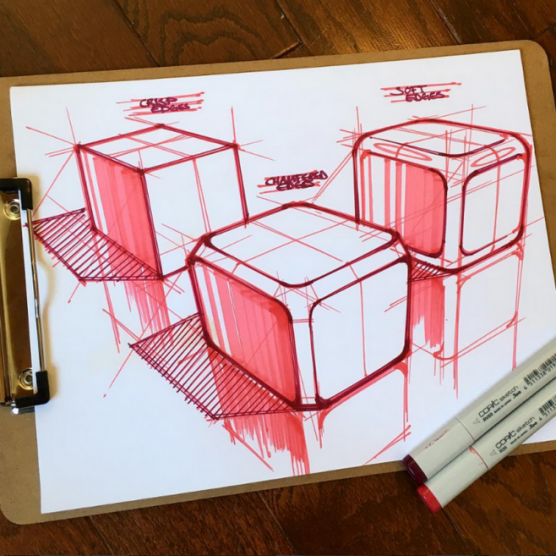

还有一种很常见的复合圆角,这种复合圆角由两个完全相同的单向圆角垂直相交构成。如下图所示,复合的部分由三条相同的曲线连接构成。

以上内容我们梳理了那些圆角造型的不同画法,希望大家看完所讲的方法后能多加练习,从此摆脱产品造型单一、普通、没有细节变化的困扰。
