工业设计手绘线稿练习宝典,教你如何练习手绘线稿

工业设计手绘,作为设计师的一个辅助工具而存在,辅助设计师清晰的表达出自己的想法,并将自己的创意用最高效的方式二维可视化,从而提高整个设计过程的效率、沟通和筛选深化。下面品索教育为大家带来工业设计手绘线稿练习宝典,教你如何练习手绘线稿。手绘风格多种多样,但所有风格的手绘都有两个不变的要素:透视和形准,在不能保证透视和形准的情况下个人觉得还是不要盲目的去追求浮夸的视觉效果、酷炫感及风格性为好。

下面我们直入主题跟大家分享一下没有风格但特实诚的手绘线稿怎么去练习,以下是我们分享的清单,总共包括十个类别,涵盖工业手绘线稿练习多个方向。

练习内容:

1、线条练习

2、基本几何形体切割(一点透视、两点透视)

3、产品线稿深化(圆角、结构线、分模线)

4、透视圆练习

5、从立方体到圆柱的练习(一点透视圆柱)

6、从立方体到圆柱的练习(两点透视圆柱)

7、圆管、圆柱相交练习

8、正侧图、产品翻盖练习

9、产品结构分析练习(不规则形体)

10、综合形体练习


1、线条练习(A3)纸大小

线条是线稿的重要组成部分之一,线条的粗细长短,笔直弯曲对产品手绘的表达起着至关重要的作用,对于线条的练习可鉴下图。

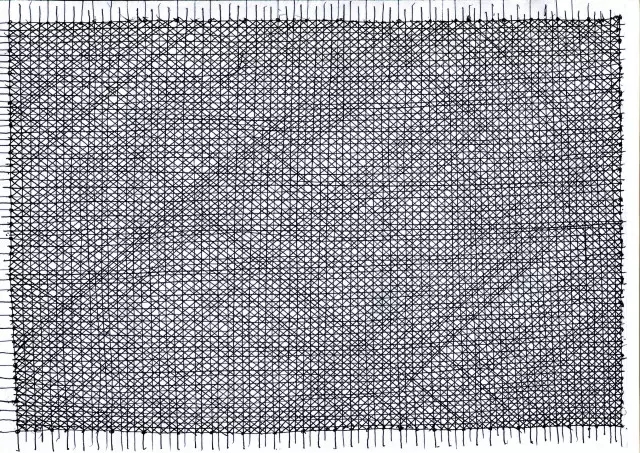

①:长线条练习

一条一条的线去编织,刚开始可以放慢速度,尽量做到直,密。这样练习有助于后期画线稿圆角等细节时更加顺手。


②:短线条练习,短线条的练习在后期产品细节,短线刻画时更加顺畅。


③:曲线练习

曲线练习刚开始可以以正方形为基础慢慢的叠加这样断点清晰,便于连贯顺滑的画出曲线。

线条练习总结:任何线条的练习都是有目的性的,在练习中我们要明确练习的目的(笔触、线条的顺畅、个人手感的寻找等等)


2、基本几何形体切割(一点透视、两点透视)(A3)纸大小

几何形体切割是在透视几何形体的基础上对其进行切割划分就跟几何素描一样区划分然后找对应的点去连接出整个形体,以点—线—面—体,这样的步骤去找。

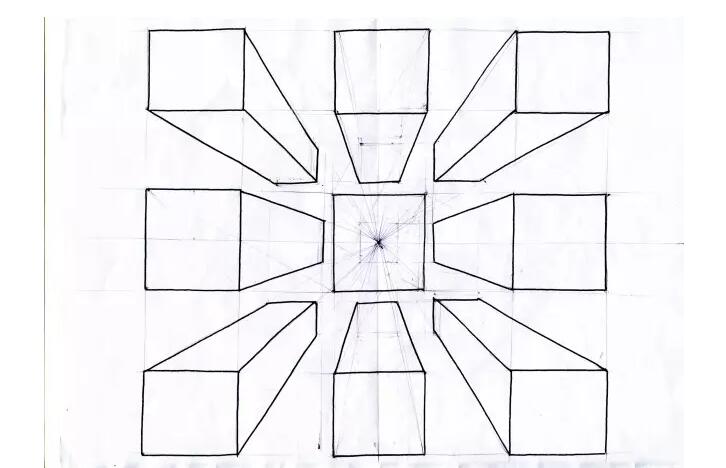

①:一点透视九宫格练习

一点透视九宫格的练习有助于后期在手绘构图上能够更加熟练,自由的去摆放和调整产品展示的角度。刻画的时候保证每格的大小和距离相等。


②:一点透视几何形体切割

一点透视几何形体的切割便是对前面一点透视九宫格练习的一个应用。在左上角画出一个正视图去分析和切割出形体,找对角线、中线去分割整个方形,然后用一点透视的方法刻画任意角度的一点透视形体,去感受如何把握透视、形体、还有构图。


③:一点透视同心内缩

一点透视同心内缩是在一点透视切型基础上开始细节刻画,同样在左上角去分析切割形体,然后用一点透视的方式去刻画出形体。练习的时候可一运用上前面切型的方式,自由选择角度去切割


④:两点透视九宫格练习

两点透视九宫格练习是在一点透视基础上增加了灭点,两点透视是产品手绘中最常用的透视方式,能增加产品展示的角度和画面的饱满度。


⑤:两点透视切形

两点透视切形是对前面两点透视九宫格练习的运用,同样是在左上角去画正视图,去分析和切割形体,然后用两点透视九宫格的方式去任意的选择角度去刻画表现形体

基本几何形体切割总结:在透视练习和切割练习中不要盲目的去切形,这种方式只是帮助我们去更准确的结实的去找出形体,越往后形体越复杂,如果盲目去找后期可能会画懵逼。在做练习的时候应去理解透视,并学会去运用透视,思考怎样能更快更准的找出形体,减去不必要的辅助线。


3、产品线稿深化(圆角、结构线、分模线)(A3)纸大小

线稿的深化练习可以使产品本身更结实更保真,表达的更加清晰。



①:倒角练习

倒角练习是对后期产品线稿深化时所需的要素,就如同犀牛建模里的倒角一样,使产品手绘更加精细和保真。练习时用同心内缩的方式去找内边,通过内边的各点去抬升倒角的高度,同时要保证形体本身的透视,在保证透视的基础上再去连接各点。


②:分模线、结构线练习

分模线练习跟倒角练习一样,都是去深化形体,从而使产品手绘更加真实和严谨。跟倒角方式一样,同时练习的需要注意倒角的前后透视关系,进去的窄,出来的宽。


应用图例

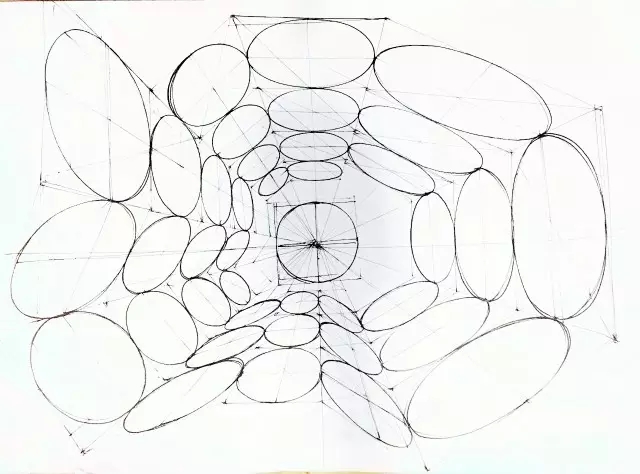

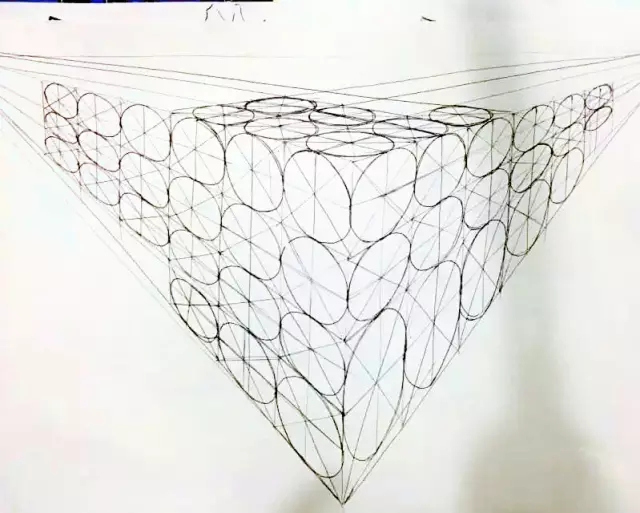

4、透视圆练习(A3)纸大小

透视圆的练习能更好的帮助自身去理解各个角度圆的透视关系,使自身能熟练的刻画出不同角度的透视圆。




透视圆总结:练习过程中要注意圆的前后关系,尽量从后往前推。

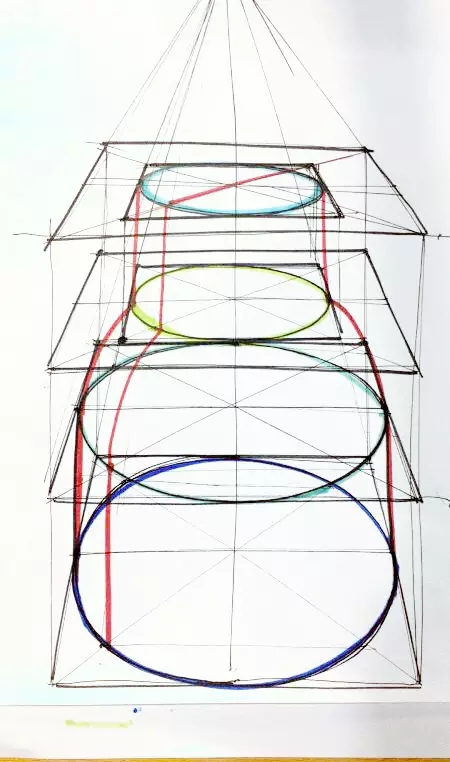

5、从立方体到圆柱的练习(一点透视圆柱)(A3)纸大小

立方体到圆柱的练习是建立在一点透视立方体切形的基础上运用透视圆的画法去切出立方体中的圆柱体,该练习有助于更好的去刻画和展示圆柱类产品。




一点透视圆柱练习总结:

刻画时注意最底下的方形尽量保证是正方形,否则等切到顶上的时候就会发现圆的透视走形了。

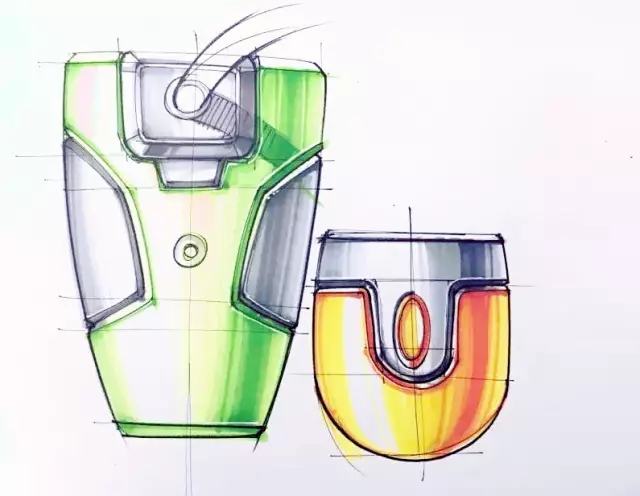

范例图

大家有没有发现,当线稿画的严谨清晰的时候随便上点色形体就出来了。

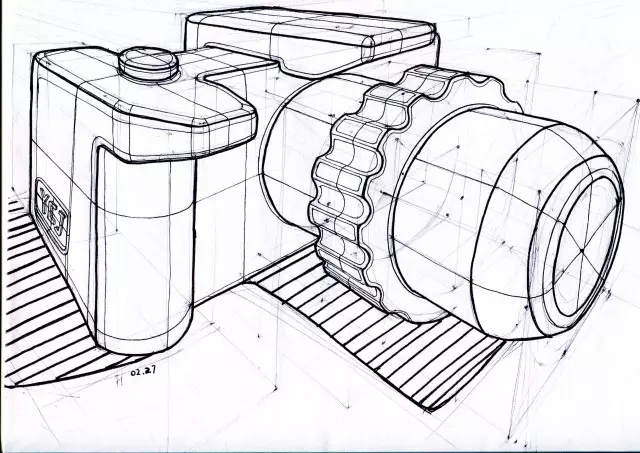

6、从立方体到圆柱的练习(两点透视圆柱)(A3)纸大小



两点透视圆柱练习是针对相机之类带有圆柱的产品所做的练习,根据之前所做的两点透视九宫格和两点透视切型的方式去找透视和形体。



两点透视圆柱练习总结:

练习中需要注意最后面的方形,跟一点透圆柱一样保证是正方形,这样延伸到前面的圆才能保证透视不走。


范例图


2、圆管、圆柱相交练习(A3)纸大小

圆管、圆柱相交练习方法是建立在之前练习的基础之上的。该练习主要用于一些带管类产品还有一些多圆柱相交的产品,如吹风机等。

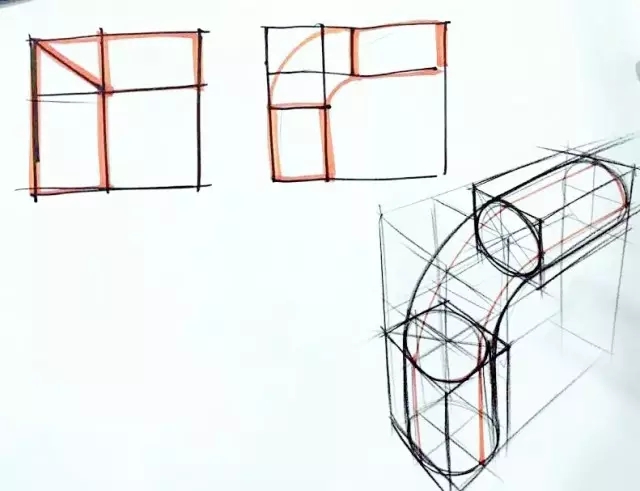

①:圆管练习总结:

圆管练习时可以将之前所做的一些练习运用其中,同时可以不那么严谨的去且割形体,前提是在保证不走型的情况下

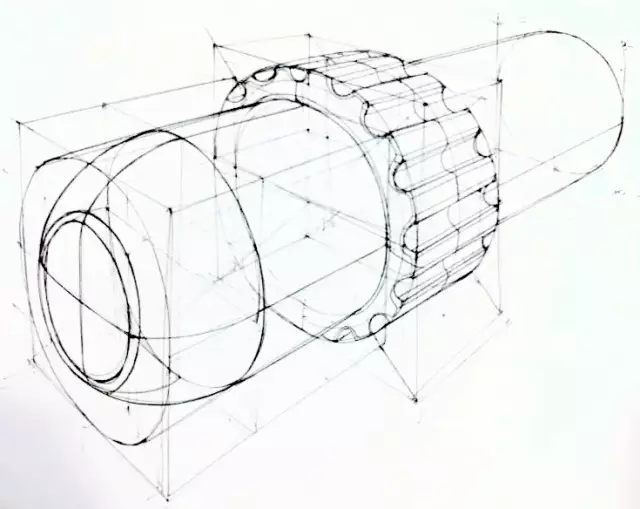

②:圆柱相交练习总结:

在圆柱相交练习时有没有发现它跟工程制图里的三视图一个原理,当两个大小直径相同的圆柱相交时它们的缝其实不是完全圆弧的,而是带尖角的;而大小不同的圆柱相交时是呈薯片状的。


2、正侧图、产品翻盖练习(A3)纸大小

正侧图、产品翻盖练习有助于更好的分析和展示产品。



①:正侧图练习总结:

正侧图练习相对简单,跟之前切形时在左上角画的一样,去切割划分然后深化就行。

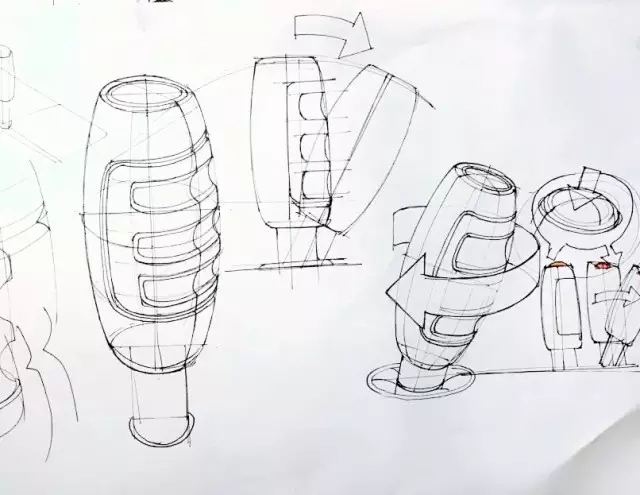

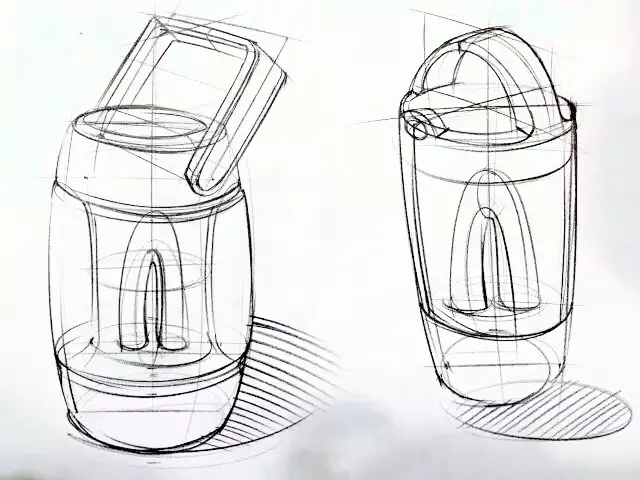

②:产品开盖练习总结:

产品开盖练习中运用的是圆柱的画法,找出盖的中轴线去旋转它,把它理解成一个旋转门,这样在刻画时我们就可以任意刻画自己想要的角度了。

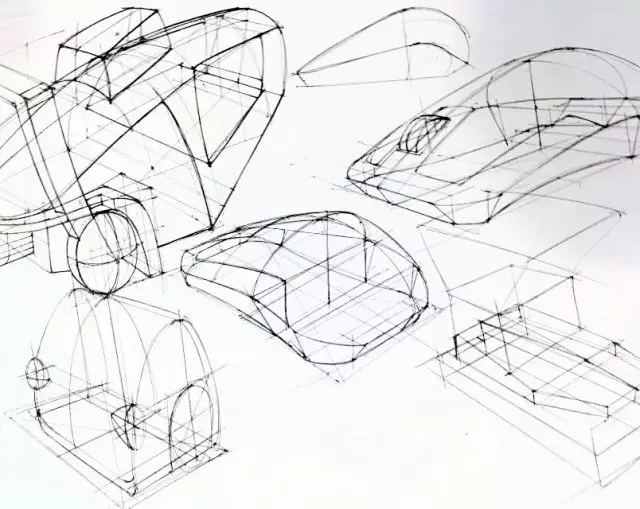

2、产品结构分析练习(不规则形体)(A3)纸大小

不规则形体应用面相对较广,也是对之前练习中的提炼。



鼠标练习总结:

在练习时不必再像之前切形一样先去找几何体再去一点点切割它了。练习中我们先找出底面和底面中线,然后通过中线去太升鼠标的高度,再去顺着点甩线就出来了,大形出来后细节沿着大体表去切割。



不规则球体切割跟鼠标是一样的道理。



范例图


到这为止相信大家应该对线稿有了一个新的概念了,而且线稿每一环节的练习都是紧密相关的,而且这种手绘其实并不是完全的死切形体。打个比喻:之前的练习就好比是腿上绑着10kg沙袋走路的我们,练习完之后的我们就好比解下沙袋稳健飞奔的小牛了。所以大家加油一起扎实的打好基础。

然后我们继续

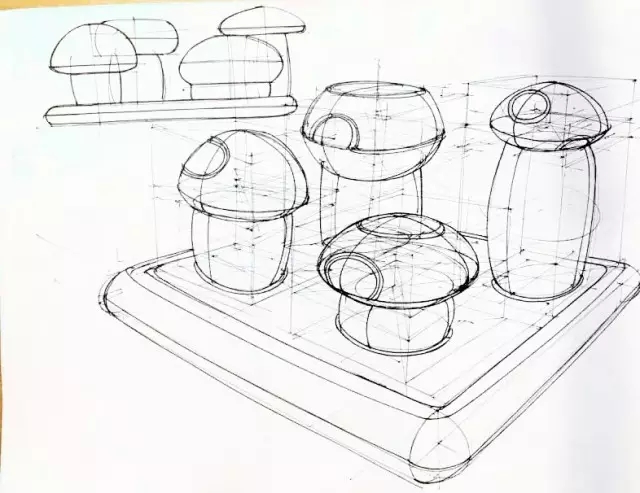

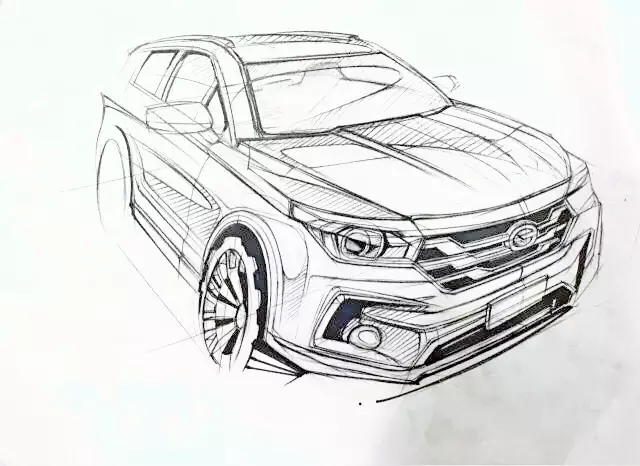

2、综合形体练习(A3)纸大小







综合形体练习是对之前所有练习的一个综合性的训练,在练习中我们就可以给沙袋适当减点重量的,简化辅助线去相对准确的找出形体。
