Proe/Creo实例教程,教你proe幸运星效果建模方法

Proe/Creo是非常好用的参数化建模软件,它的建模功能强大无比,可以实现你想要的模型建立效果,尤其是在工业产品结构设计行业的建模,功能优势特点明显,深受广大工业设计师们的喜爱,下面我们为大家分享Proe/Creo实例教程,教你proe幸运星效果建模方法。

本实例教程涉及到的特征有:边界混合、加厚、阵列、镜像、填充和合并。


方法:

1.新建文件。

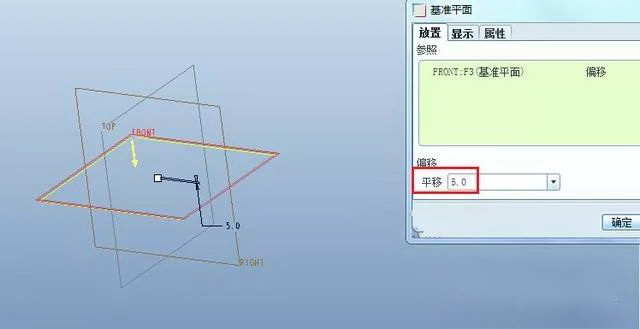

2.创建基准平面DTM1.点击基准平面工具,选择FRONT平面,偏移距离为5.

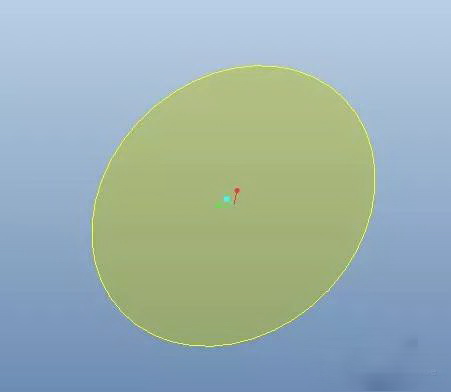

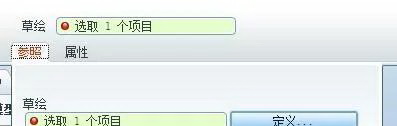

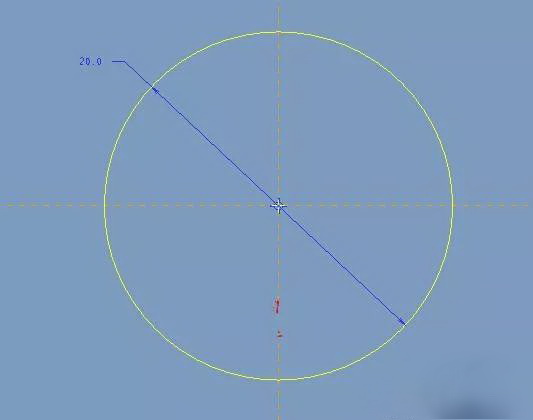

3.点击【编辑】-【填充】,弹出如下控制面板。点击【参照】-【定义】,选择DTM1作为草绘平面,绘制如下草绘。

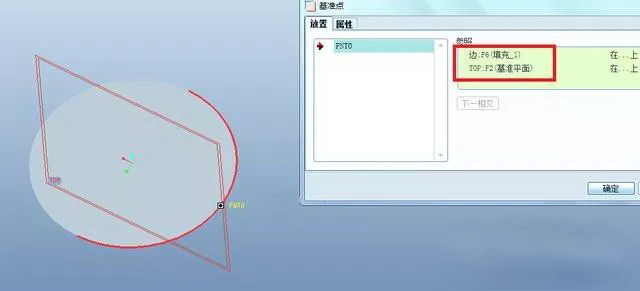

4.创建基准点。创建方式如下。

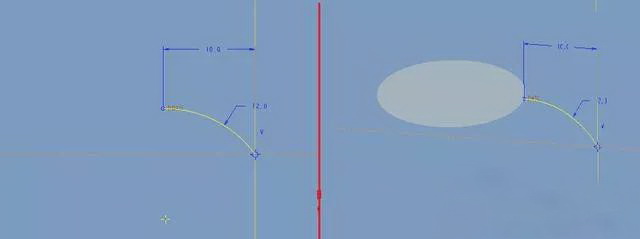

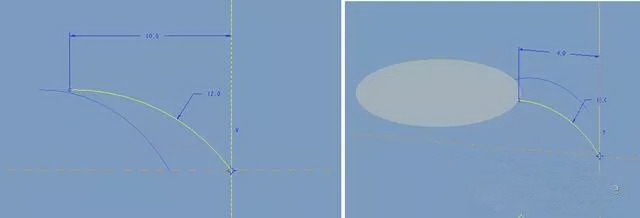

5.选择TOP平面作为草绘平面,绘制如下草绘。

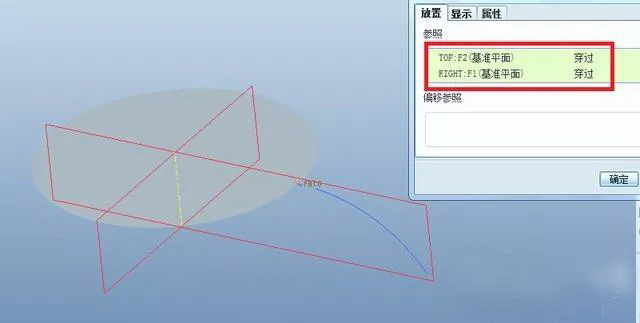

6.创建基准轴。

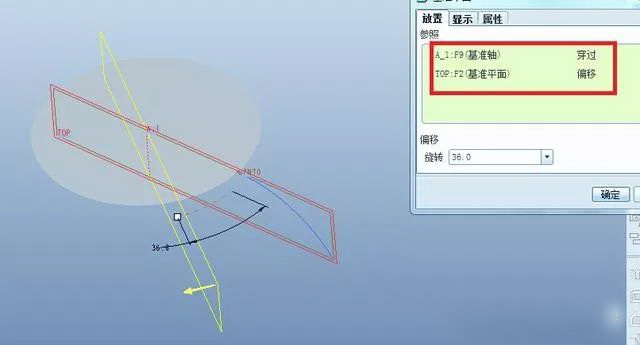

7.创建基准平面DTM2。


8.创建基准点。

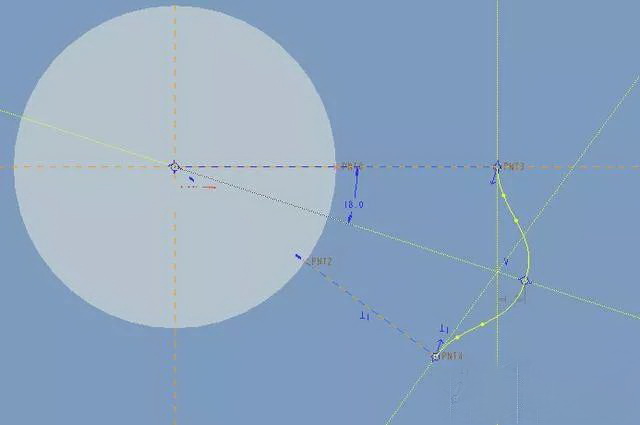

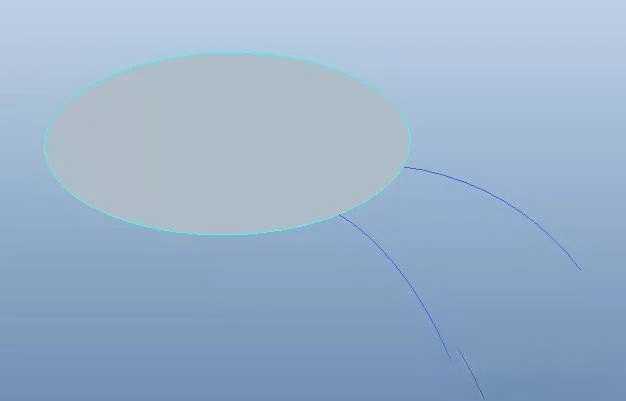

9.选择DTM2作为草绘平面绘制如下草绘。

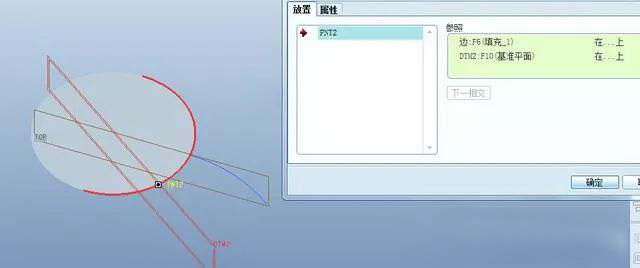

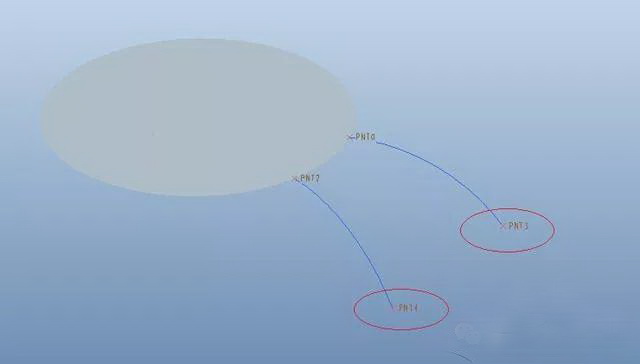

10.创建如下基准点。

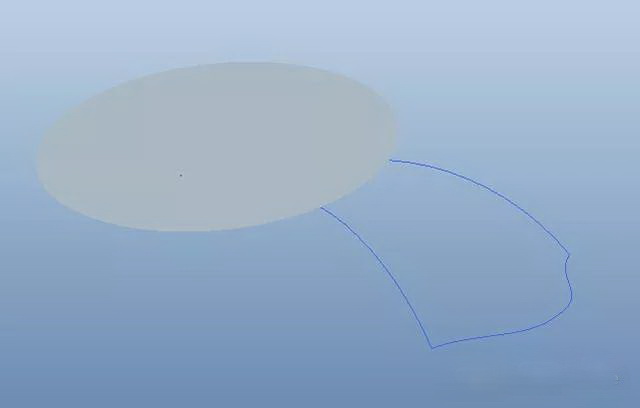

11.选择FRONT平面创建如下草绘。

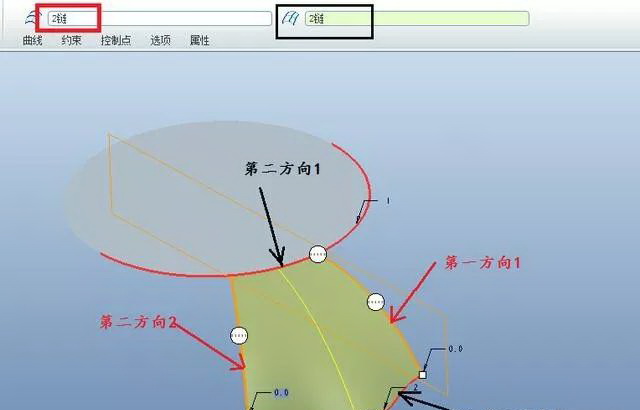

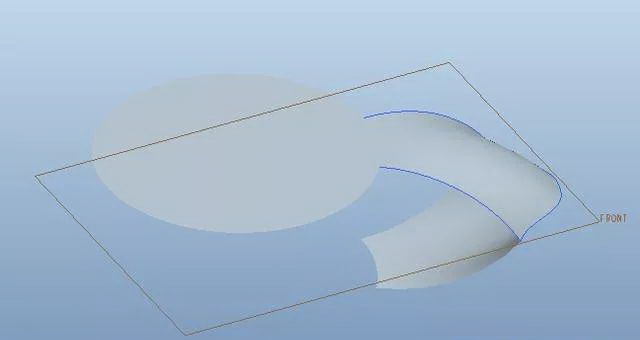

12.点击【插入】-【边界混合】,按照下面进行设置。


13.选择边界混合特征和填充特征,点击镜像,镜像平面为FRONT平面。

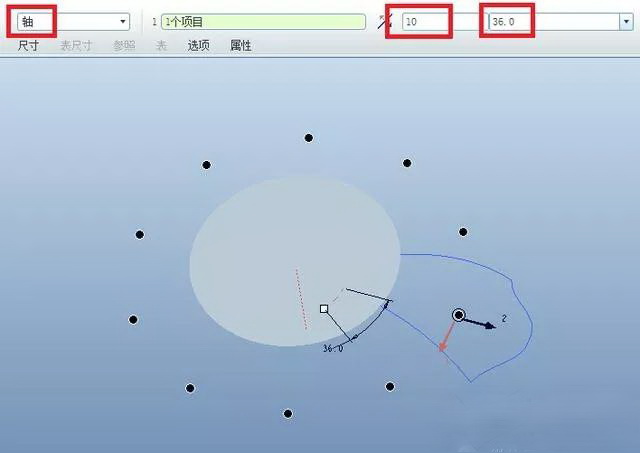

14.选择第12创建的边界混合特征,进行阵列,阵列方式为【轴】。

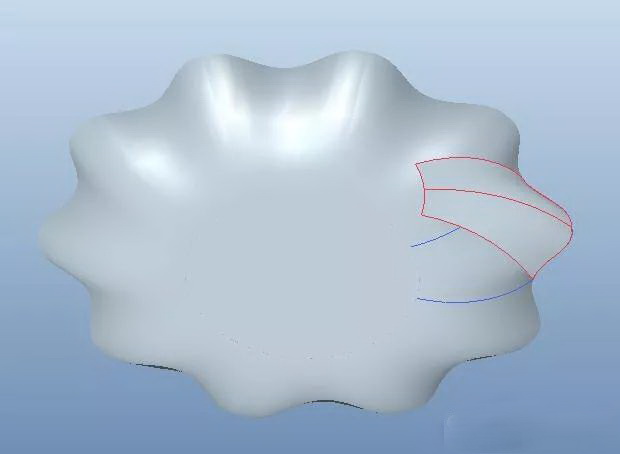

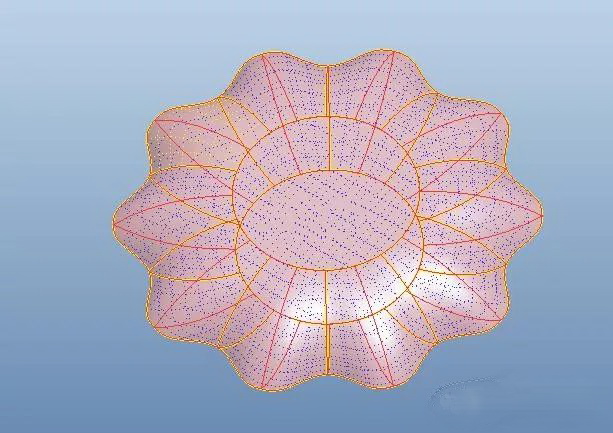

15.将边界混合的镜像特征也使用轴阵列,阵列方式和上一步一样。

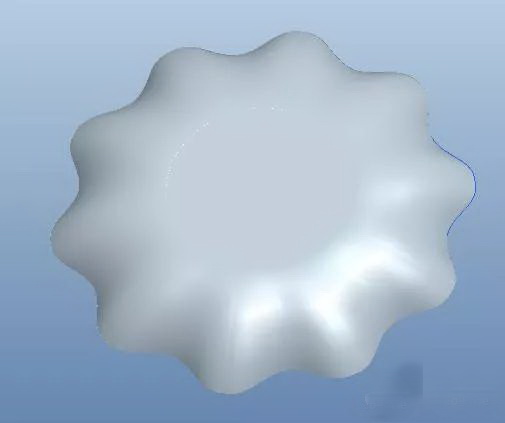

16.将所有曲面合并。

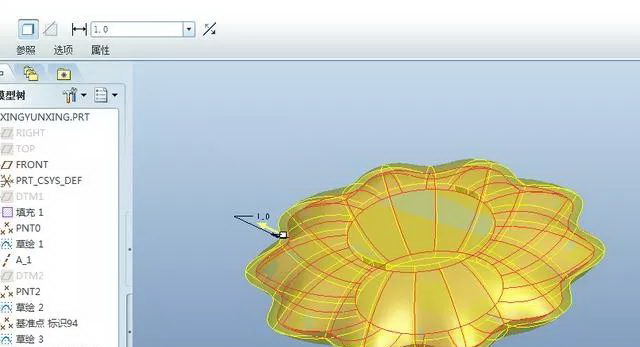

17.在模型树点击【合并1】,再点击【编辑】-【加厚】。

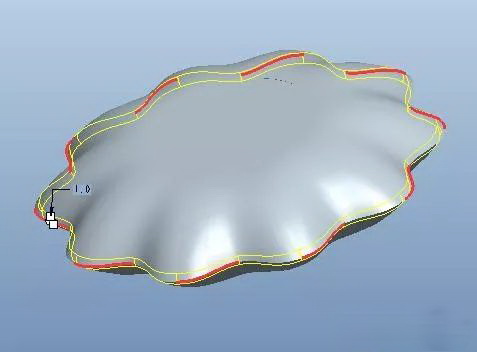

18.倒角。

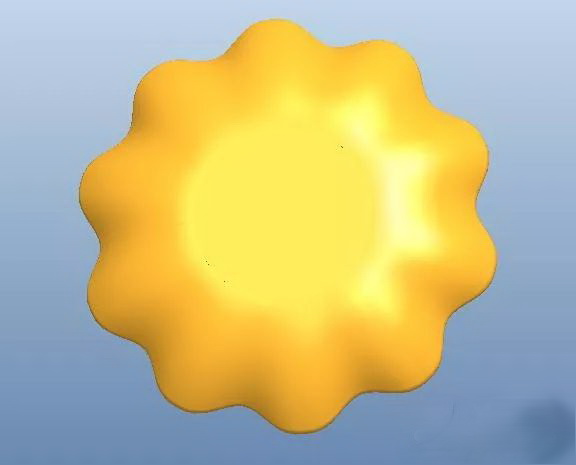

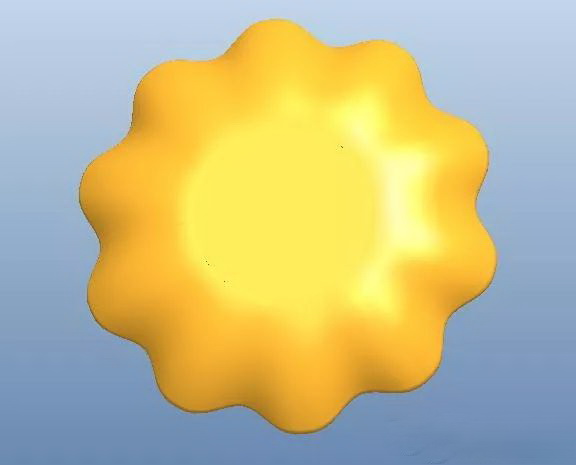

19.着色。
