工业设计师必知,分模线的原理以及设计方法


为一个成熟的工业设计师,在做产品设计的时候,不仅要赋予产品新颖的外观,还要把握生产方面的可实现性。不过有的时候二者会相互矛盾,今天我们就分模线来讨论二者的关系。




产品设计中的“脱不了模”问题,会导致必须调整我们的外观以便于能够实现生产,如果你把这个问题直接丢给工程师来处理,那么往往你的设计初衷将被“改写”(不要怪别人,因为这是你外观设计阶段所埋下的隐患),使得产品设计的美感大打折扣!


这时就需要我们运用自己的设计经验来协调脱模问题,既能够保证生产脱模的同时,又能够很好的将分模线和造型融合在一起。


首先我们来认识一下什么是分模线:


通俗点讲就是,进行灌注使用的模具大多有几部分拼接而成,而接缝处的位置不可能做到绝对的平滑,会有细小的缝隙,在灌注的配件产出时,该位置会有细小的边缘突起即分模线。


细心的童鞋们会发现在每一个零件上面都会有一个隐隐约约的线,这个线就是分模线了。


把握好分模线还需要了解相关的出模方式,关于各种出模方式,童鞋们可以回复“模具知识”进行查看。掌握各种出模方式的原理,是设计好分模线的基础。


分模线的设计往往会在零件边缘倒角的地方或者是零件的最高点,以便能够脱模和美观,而分模线的位置也常常是两个零件交界的地方,设计师可以通过设计两个零件不同的色彩、材质来做很多的文章。

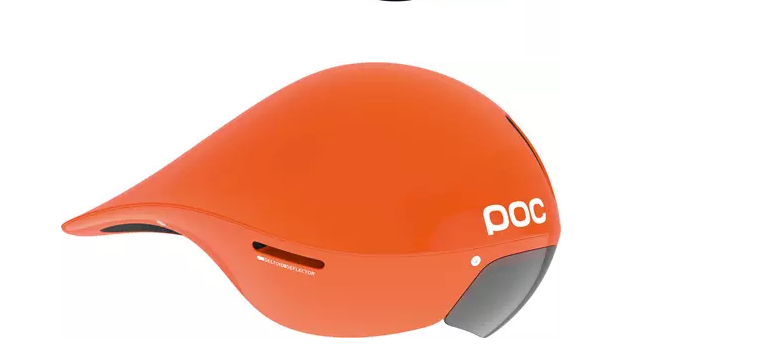

那么设计师如何把这个线很好的运用在产品设计之中呢?接下来让我们通过一些优秀的案例,来看看优秀的产品设计是如何处理分模线的。


总的来说分模线和产品造型相辅相成,作为成熟的设计师必须要掌握分模线的基本原理,这样才能在此基础上将好的创意表现的淋漓尽致,并利用分模线将产品提升到另一个高度的美感!
