CAD制图技巧,怎么选用合适的命令


在CAD制图的时候,我们往往会需要一些CAD制图技巧,下面品索小编将会为大家来介绍一些CAD制图过程中我们应该怎么去选用合适的命令,相信大家看完下面这些之后也能够更好地去将其运用到真正的制图过程中。




CAD制图技巧之选择合适的命令

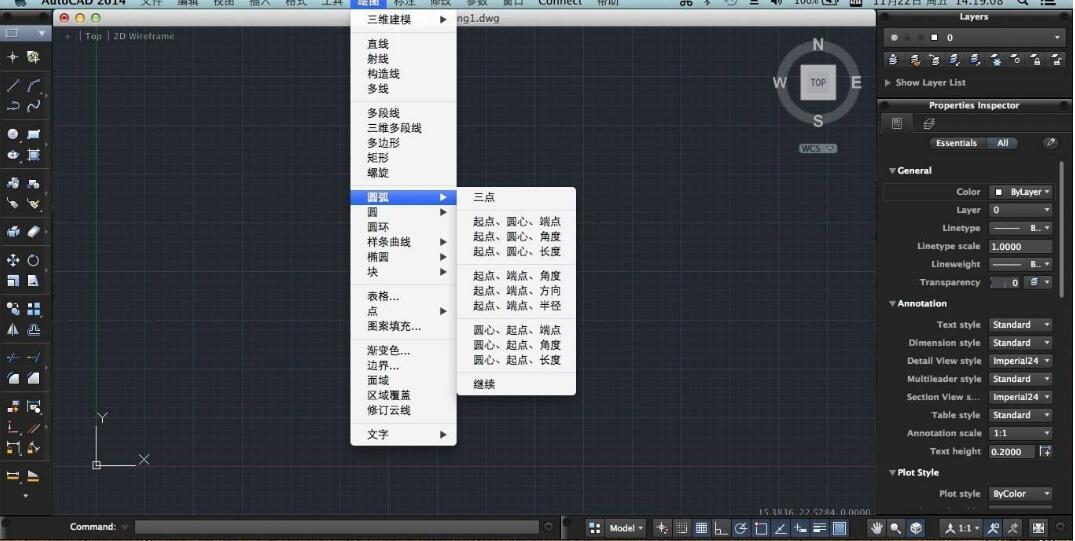

1.生成直线或线段



(1)在CAD中,使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段,但LINE命令使用的频率最高,也最为灵活,根据需要使用合适的命令。



(2)为保证物体三视图之间"长对正、宽相等、高平齐"的对应关系,应选用XLINE和RAY命令绘出若干条辅助线,然后再用TRIM剪截掉多余的部分。机械制图中经常会使用这种方法,由于建筑设计中经常会采用轴网,浩辰建筑、天正建筑等软件中均可以通过输入进深和开间值快速创建轴网,后续绘图可以轴网为尺寸基准。



(3)欲快速生成一条封闭的填充边界,或想构造一个面域,则应选用PLINE命令。用PLINE生成的线段可用PEDIT命令进行编辑。



(4)当一次生成多条彼此平行的线段,且各条线段可能使用不同的颜色和线型时,可选择MLINE命令。多线编辑起来不如其他线型方便,也可以用PL线,然后通过偏移(offset)生成。



2.文本



(1)在使用文本注释时,如果注释中的文字具有同样的格式,注释又很短,则选用TEXT(DTEXT)命令。



(2)当需要书写大段文字,且段落中的文字可能具有不同格式,如字体、字高、颜色、专用符号、分子式等,则应使用MTEXT命令。



3.复制图形或特性



(1)在同一图形文件中,若将图形只复制一次,则应选用COPY命令。



(2)在同一图形文件中,将某图形随意复制多次,则应选用COPY命令;或者,使用Ctrl+C复制或基点复制命令将需要的图形复制到剪贴板,然后再使用PASTECLIP(普通粘贴)或PASTEBLOCK(以块的形式粘帖)命令粘帖到多处指定的位置。



(3)在同一图形文件中,如果复制后的图形按一定规律排列,如形成若干行若干列,或者沿某圆周(圆弧)均匀分布,则应选用ARRAY(阵列)命令。



(4)在同一图形文件中,欲生成多条彼此平行、间隔相等或不等的线条,或者生成一系列同心椭圆(弧)、圆(弧)等,则应选用OFFSET(偏移)命令。



(5)在同一图形文件中,如果需要复制的数量相当大,为了减少文件的大小,或便于日后统一修改,则应把指定的图形用BLOCK命令定义为块,再选用INSERT或MINSERT命令将块插入即可。



(6)在多个图形文档之间复制图形,可采用两种办法。其一,使用命令操作。先在打开的源文件中使用Ctrl+C或COPYBASE命令将图形复制到剪贴板中,然后在打开的目的文件中用Ctrl+V粘贴、粘贴为块或选择性到原点三者之一将图形复制到指定位置。这与在快捷菜单中选择相应的选项是等效的。其二,用鼠标直接拖拽被选图形。注意:在同一图形文件中拖拽只能是移动图形,而在两个图形文档之间拖拽才是复制图形。拖拽时,鼠标指针一定要指在选定图形的图线上而不是指在图线的夹点上。同时还要注意的是,用左键拖拽与用右键拖拽是有区别的。用左键是直接进行拖拽,而用右键拖拽时会弹出一快捷菜单,依据菜单提供的选项选择不同方式进行复制。



(7)在多个图形之间复制图形特性,应选用特性匹配(格式刷)命令。


用户能够驾驭CAD制图技巧,是通过向它发出一系列的命令实现的。CAD接到命令后,会立即执行该命令并完成其相应的功能。在具体操作过程中,尽管可有多种途径能够达到同样的目的,但如果命令选用得当,则会明显减少操作步骤,提高绘图效率。
