Proe曲面教程,表达式在Proe曲面造型中的应用


今天品索教育介绍的这个Proe曲面教程,是表达式在Proe曲面造型中的应用。那么,什么是表达式呢?表达式是指通过Proe曲面造型输入相关的数学公式,然后创建特殊的曲面设计。下面小编将为大家来介绍表达式绘图步骤。


新建一个part文档,然后从插入-螺旋扫描-曲面进入到绘图入口;

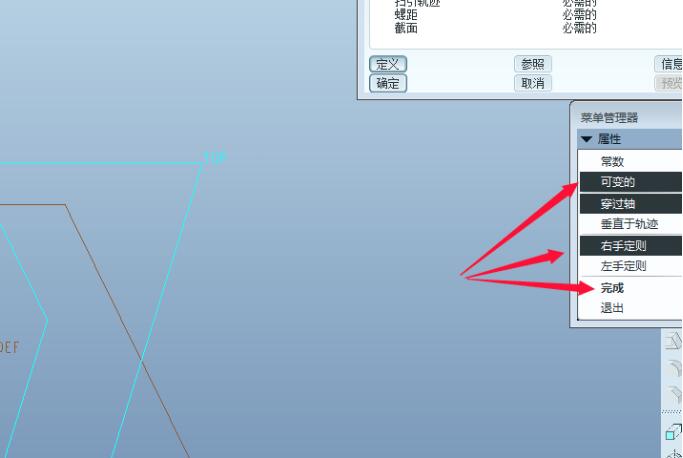

按下图提示选择可变的-穿过轴-右手定则,确定后选择基准平面然后再确定进入到草图当中;




绘制一条中心线、一个斜线,并在斜线上取两点,其尺寸关系如下图;




添加螺距,按下图的设置添加螺距即可;




绘制Pro/E可变螺旋扫描的截面线,绘制一个半圆;




添加表达式,工具-关系式,然后输入sd3=8+trajpar*80;

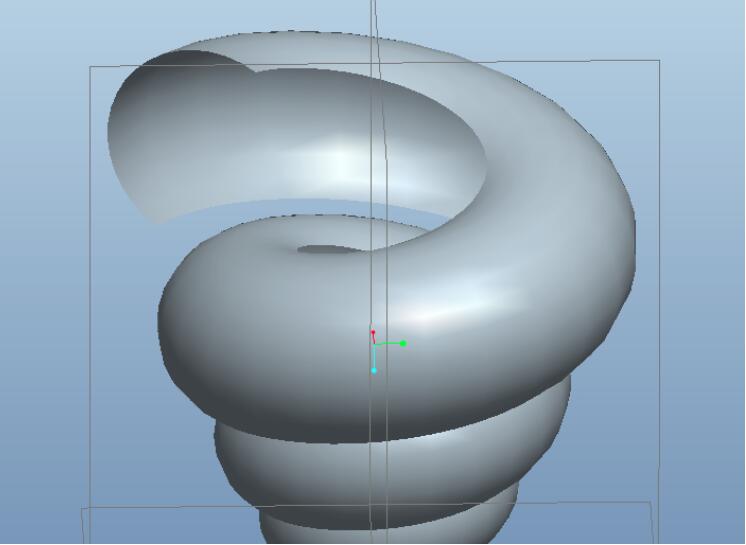

通过预览,利用表达式绘制的田螺就完成了;

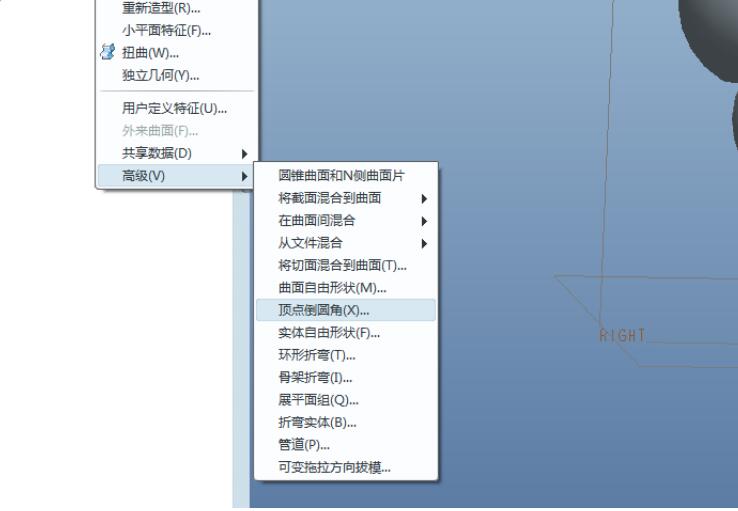

如果觉得曲面的尖点不好看,可以为其增加R角,插入-高级-顶点倒R角;

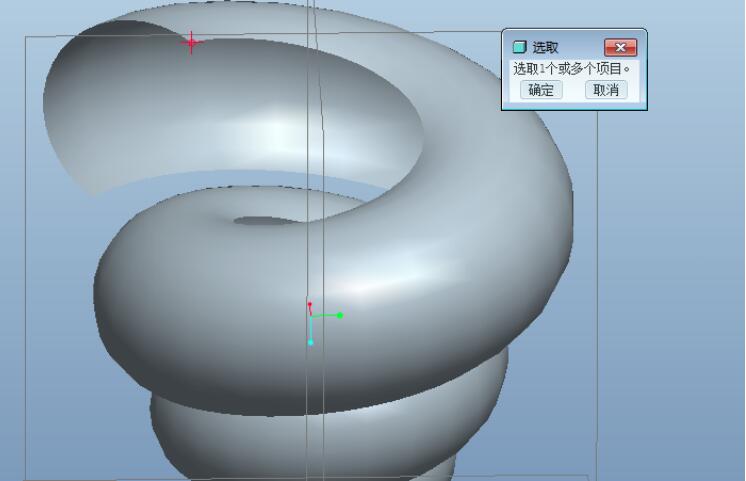

输入要进行倒R的顶点;




给其半径,自己随意给半径值即可;




以上便是关于Proe曲面教程之表达式在Proe曲面造型中的应用,大家可以通过上面的步骤来达成,同时希望大家能够通过这个教程来实现,同时大家在使用Proe软件的时候一定要注重表达式的应用,希望本文对大家能够有所帮助。
