Proe基础教程,教你用两条曲线创建相切曲面

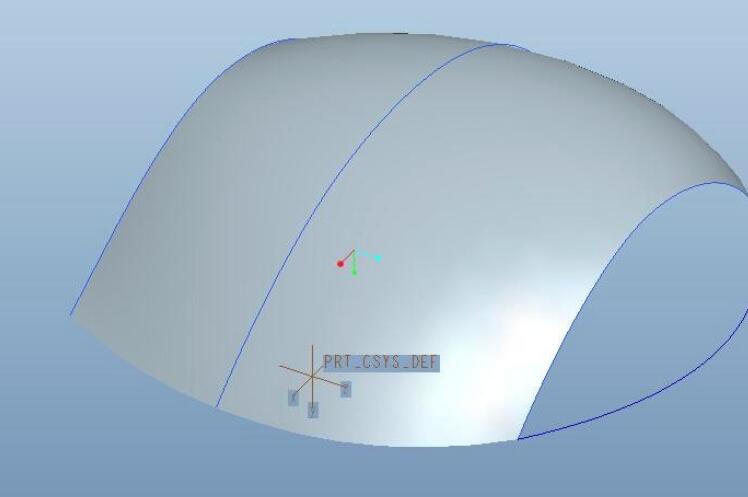

今天本文品索教育要介绍的Proe基础教程,是教你用两条曲线创建相切曲面,大家可以一起来看看下面的教程,我们要利用尾部的曲线与面的边界来创建一条相切的曲面,那么我们现在就来一起试试吧。

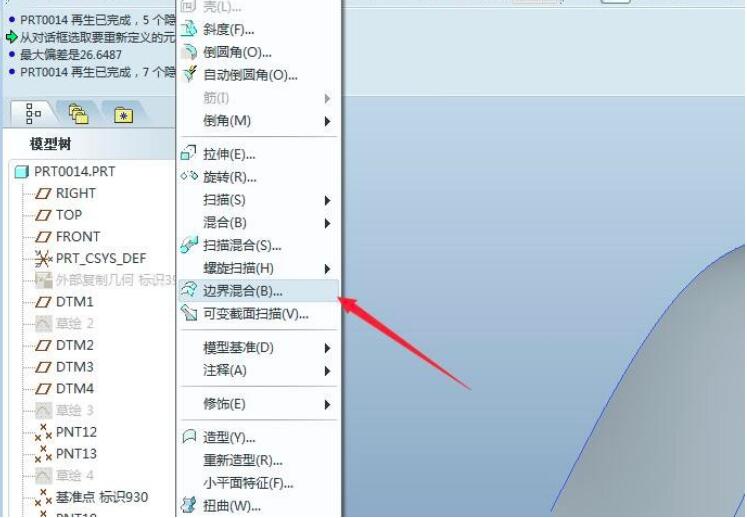

此类型被广泛应用在proe曲面造型中,要使用的命令是边界混合;

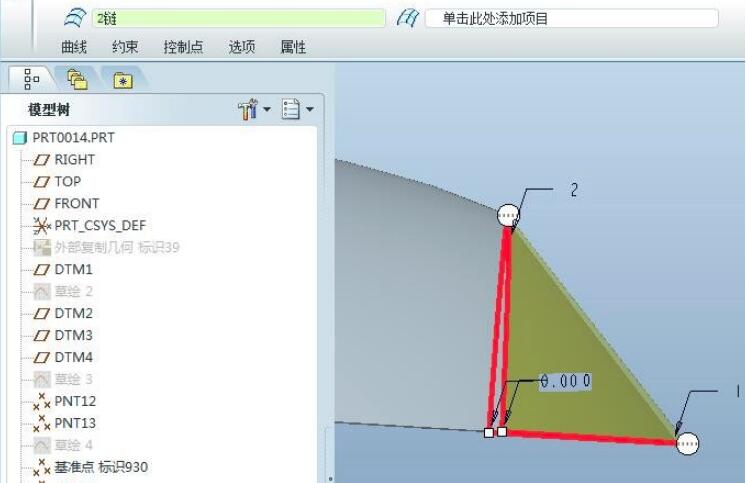

按信键盘上的ctrl键,依次选择两条边界线,此时呈现的预览面是很生硬的;

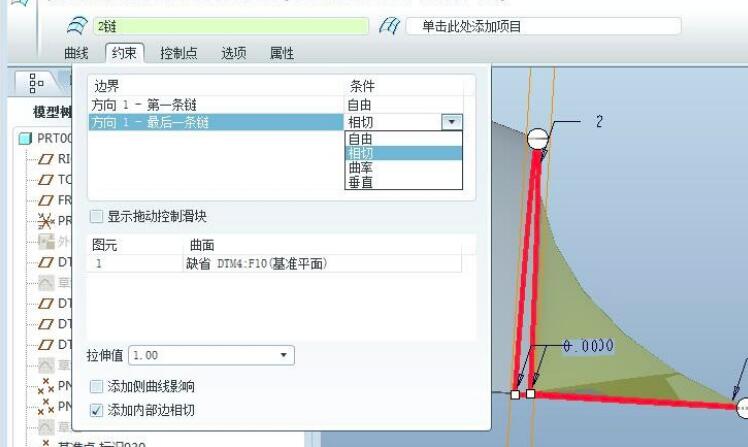

切换到PROE约束选项,为与已知曲面增加约束,默认的约束是自由的,从自封由切换到相切;

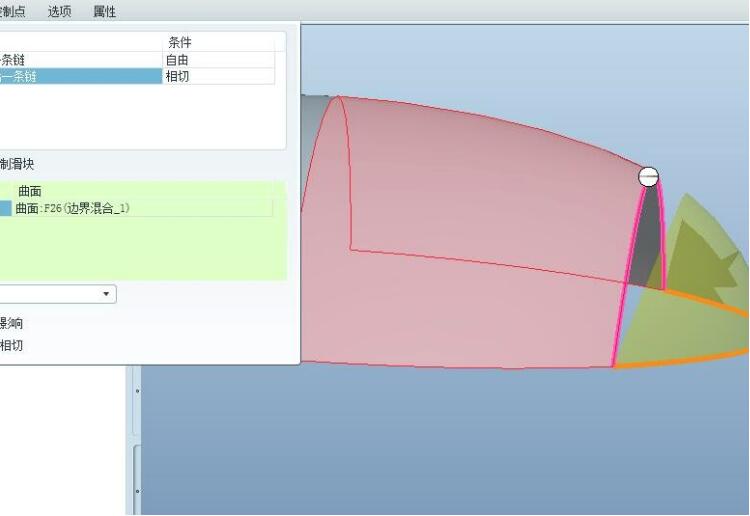

选中已知曲面,当其达到相切约束条件后,proe图形呈现有形状如下;

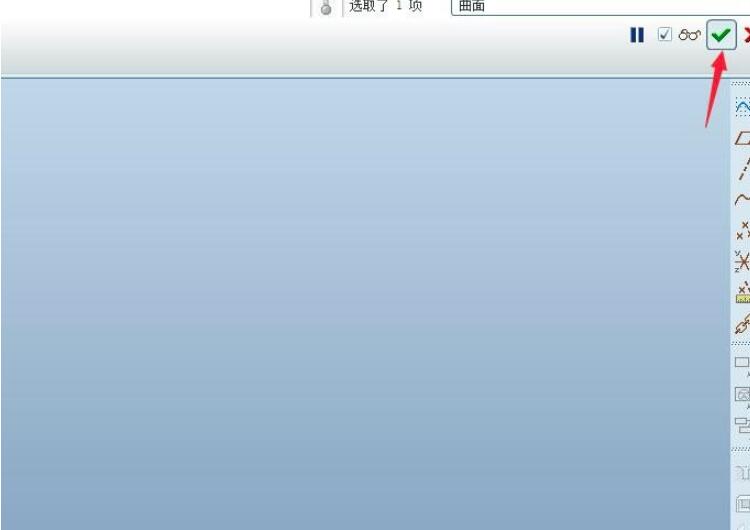

在一切参数设置完成后,点选完成




通过proe5.0边界混合曲面创建的曲面如下图,这样就实现了由两条曲线构建相切面的过程,此命令相当于UG软件下的曲线组与艺术曲面指令;




以上便是Proe基础教程之用两条曲线创建想切曲面的介绍,希望大家能够通过这个教程更好地将之运用在实践中,同时希望大家可以更好地去掌握Proe这个软件。
