Proe阵列技巧实例图文教程,教你垃圾桶建模方法

同犀牛软件一样,proe软件也是功能强大的建模软件,尤其是在参数化设计上面,想要学好pore软件,其相关工具命令可是必须要掌握的,比如我们常常需要使用到的阵列,下面品索为大家带来Proe阵列技巧实例图文教程,教你垃圾桶建模方法。

Proe的阵列非常强大,即使使用Proe多年的老手也未定可以完全熟练掌握。为了领会Proe阵列的魅力,以一个简单的例子为例。


方法:

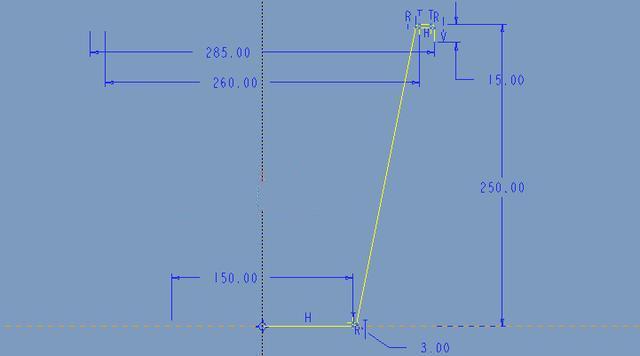

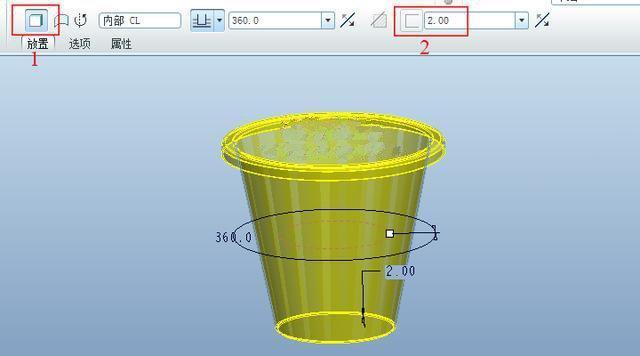

1.点击旋转按钮,类型选择实体,点击控制面板上的加厚草绘,厚度为2,选择FRONT平面作为草绘平面绘制如下图所示的草绘。

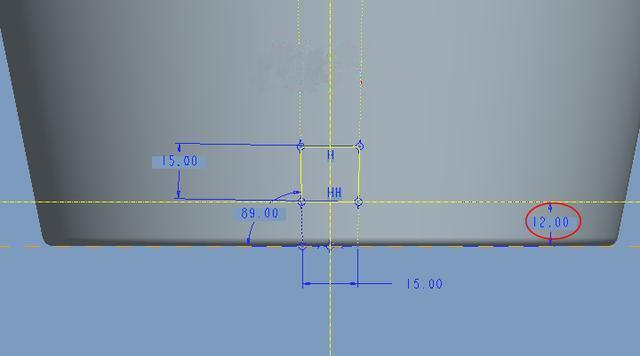

2.点击拉伸按钮,在FRONT平面绘制如下图所示的草绘。下图红色圆圈里的尺寸12,我们会在接下来的阵列中用到。

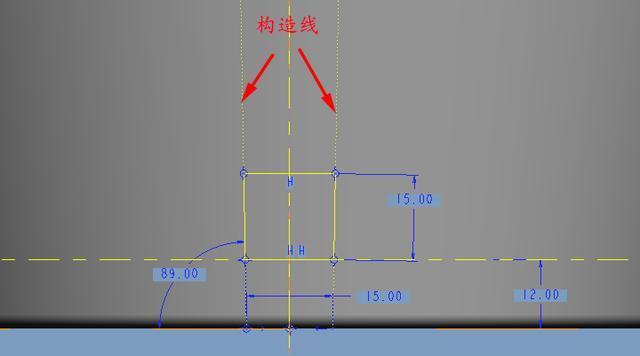

注意:如下图所示,四边形的左右两侧位于两条具有一定倾斜的角度构造线上,这样可以保证当拉伸特征向上阵列时,左右两侧始终在构造线上。

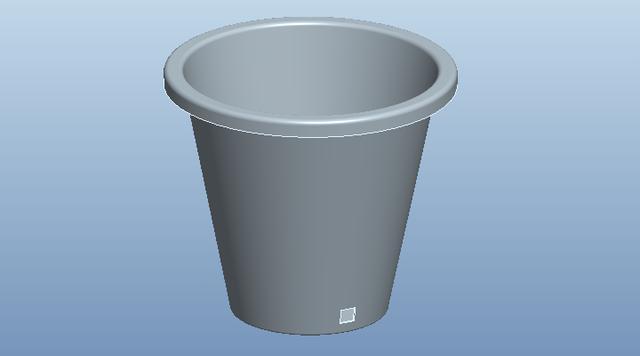

完成。

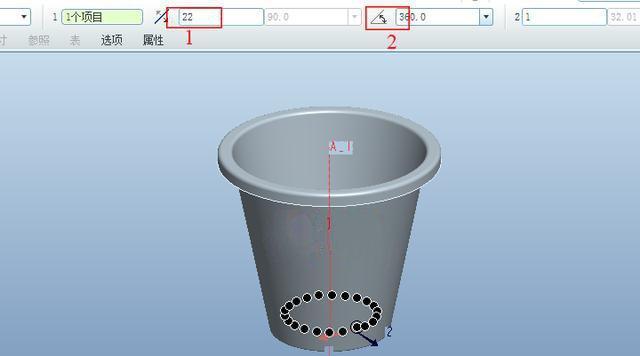

3.选择上一步的拉伸特征,鼠标右击选择“阵列”,类型选择”轴”,阵列数量22,沿圆周均匀分布。

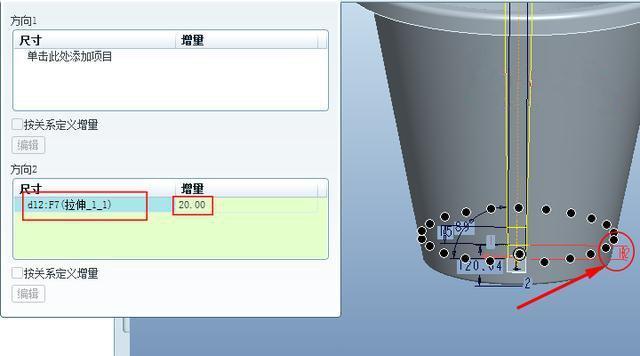

如下图所示,在方向2中选择步骤2中值为12的尺寸,增量设置为20。

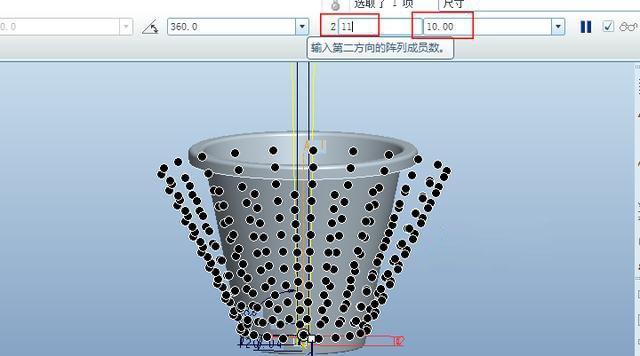

按照下图所示,设置第二方向的阵列数量为11,各个阵列成员之间的径向距离为10.

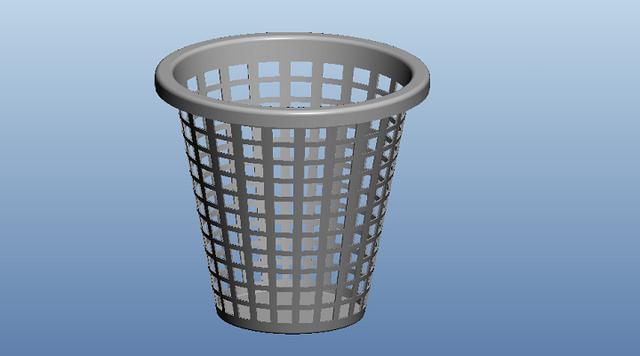

完成。
