proe曲面产品设计教程,玩具QQ车造型设计方法

proe曲面一直是新人设计师的滚刀肉,曲面设计存在着难理解难操作的困境,尤其是proe新人,不过对于想要学好proe软件的设计师来说,曲面造型设计是一定要攻克的重点。曲面造型产品随处可见,建模方法和思路都不太一样,关键在于设计师本身的建模思维方式。下面品索教育带来proe曲面产品建模实战教程,教你玩具QQ车造型设计方法。

我们先来看看效果图:

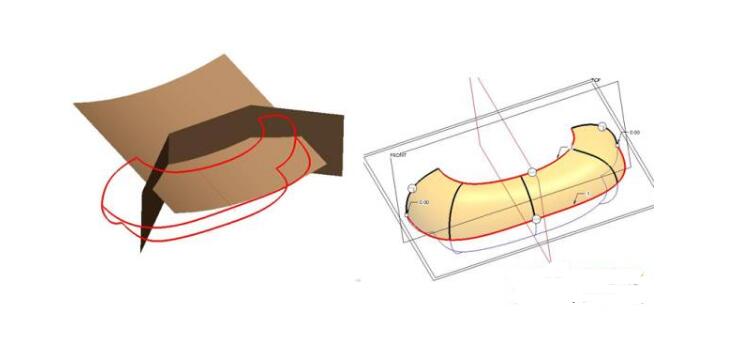

第一步:构建边界曲面

首先创建曲面所需的轮廓曲线,接着构建一个边界曲面(如下图)

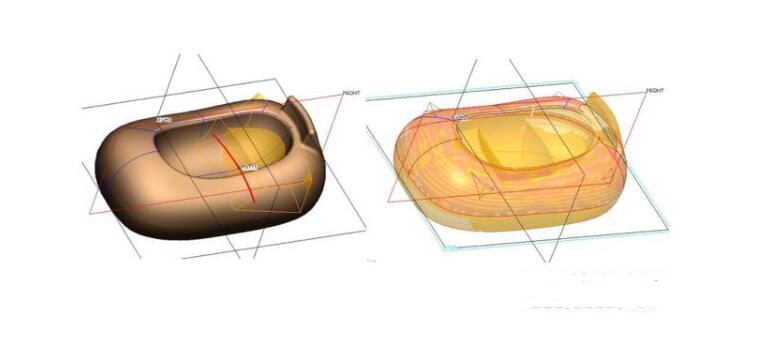

第二步:内部曲面构建

使用边界混合构建半部分的曲面,然后继续用边界混合构建内部的曲面(如下图)


第三步:镜像操作

将做好的所有曲面进行镜像,接着使用可变扫描来创建尾部的特征(如下图)


第四步:实体化操作

使用可变扫描来创建坐垫部分的特征,最后将所有的面组进行实体化 (如下图)


最后给大家附上3D效果图,供大家参考和学习使用!

玩具QQ车造型设计3D效果图
