proe曲面造型分析,智能遥控器建模思路步骤讲解

2018-08-29  932 分类:结构工程

proe曲面造型分析,智能遥控器建模思路步骤讲解

对于曲面建模你有多少心得体会呢?相信不少新人对于曲面建模都有着畏惧心理,这是缺乏经验,没有好的思路和方法的体现,多加练习,培养好的建模思维无疑是最佳的解决方案。曲面造型一直都是众多Proe/Creo软件学习者的一个难点,如何快速有效的完成一款产品的造型则须有较好的思路,如何构高质量曲面需要更多的是软件技巧。下面品索教育就为大家带来proe曲面造型分析,智能遥控器建模思路步骤讲解,实例告诉你建模思路分析。


智能遥控器整体特点分析

当你第一眼看到这个案例,是不是有种极其简单的错觉感油然而生呢?相信90%人都会不屑一顾,但是当你认真分析过了此案例的曲面构成特征之后兴许你就不会有这种感觉了。


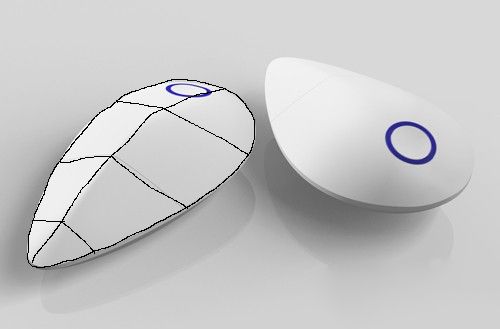

如上图,我们将此产品分成如标识所示的四个部分,对比之后不难发现①/②/③每一部分曲面的曲率似乎都有不同,而且顺滑衔接,单独看②部分我们发现曲面比较曲面曲率比较平坦,而③部分则是带有一些弧度且比较陡,①部分则与③有类似之处;最后单看第④部分的曲面特征,咋一看我们就会误以为是倒圆角效果,其实我们从③④曲面的衔接效果来看,④的曲面凸起明显要比较高,故不太适合直接用倒圆角创建。


智能遥控器整体思路提示

通过上面对于此案例的构成特点分析之后,相信大家都已经对于这个案例有了一定的认识,那么具体构成此案例的四个部分又应该怎么样去创建则是关键。

提示:

此案例虽然为对称产品,但不适于做一半,本着构建大面再拆分细节的总原则,我们可以将顶部的整块曲面一次性构建出来。


整体的大面构建出来了,当我去试着拆分裁切曲面时按照常规的思路。


应该90%的小伙伴都会这样去拆解,原因很简单,通过前面的方式比如边界混合来构建大面,在曲面两端都会出现曲面收敛的情况。

只是如果这样去拆面,顶部④部分的曲面又如何去做呢?整体曲面的把握又如何去进行呢?甚至这样的方式是否可取都值得我们去思考和尝试。
