产品设计手绘干货技巧,产品手绘光影明暗表现技巧及方法

在产品设计初期,正确表现产品材质质感,为设计提供视觉经验和新的心理感觉,产品手绘光影最基本的知识,光源,明暗线,两面暗部,反光留白,折射,等几大核心组成部分之间的关系。如何处理,具体到每一个形态,是设计师必须要了解的,下面为大家分享斗服脑的产品设计手绘干货技巧分享,产品手绘光影明暗表现技巧及方法。

如果一幅手绘只有线条的话还不够有表现力,线条给人的感觉是单纯的单薄的,不足以表现产品丰富的形体,只有与明暗结合起来运用,才能产生真正的立体感,我们就来探讨一下产品设计手绘的光影明暗如何去表现。


先设想有一个主光源,以从前往后,从左往右的方向投射在一个正立方体上,立方体的三个面就有了明显的明暗差别,即亮面、灰面和暗面,称之为三大面。如果光源的方向改变了,那么这些面之间的明暗关系,明暗程度就会明显改变。如果仔细观察物体,就会发现一些微妙的差别,比如受光部分和不受光部分的交接位置,因为明暗对比的作用,显得最暗,这一块最暗的部分通常称之为明暗交界线。受地面、周边环境或其他光源的影响,暗面的某些部分会变得稍稍亮一些,称为次暗面。亮面、次亮面、明暗交界线、暗面、次暗面构成了明暗变化的“五大调”。


表现要点:


在线条图表现的基础上,在产品局部阴影处、投影位置、暗面等位置,进行深入的刻画,加强产品的立体、层次感,较为系统地记录和表现产品的形体关系,使产品的表现更加清晰生动。 通过暗部和阴影的表现来覆盖错误和不准确的线条,矫正产品的透视等。


明暗图表现步骤:


1.设定光源:首先假定一个光源,选择45度,光线方向为左上方或右上方均可,产品的主特征面和功能面应向着光线方向,为亮面,并把最小的和次要面作为暗面,这样可避免大面积的表现暗部。


2.表现分界线:根据光源方向,找出产品的明暗分界线。先用笔芯的较宽部分轻贴纸面,轻轻滑动,反复叠加,注意轻重变化,根据材质、光线 ,圆角的情况,决定深浅的变化。


3.暗部表现:前面。设定光源时,一般来说暗部都应是最小的面,从明暗交界线开始,还是用粗而平的笔芯逐步退晕,离分界线最远处留白,作为反光部分,这部分的大小取决于材质。在笔触叠加时,注意不要完全覆盖,要留有一定的缝隙透气。


4.整体调整:在暗部表现基本完成后, 需要进行整体的调整,总体的明暗对比,还有小的细节部分的明暗处理,小的按钮和凸起等。另外还需注意亮面部分并不是完全留白的,尤其是一些曲面部分、圆角转折部分,在离视平面较远部分转折处也有明暗变化。


5.阴影处理:在明暗图快速表现里,阴影是必不可少的,既可像前面线条图一样使用排线,也可以按照预先设定的光源方向,沿着产品的轮廓用深色加深,层层叠压,同时留有飞白,不要涂得过死,同时也可以对轮廓线进行修正和调整,以突出整体效果。


6.点高光:点高光可以用白色铅笔,也可以用涂改液,高光忌多忌乱,应考虑前面光源的设定方向,白色铅笔沿着受光边线轻画,在拐角处或迎光面的最高处用修改液点上高光点,然后轻轻沿边线左右划一下。如果高光点较多,一般都是顺着光线方向连成一线,有一定的汇聚 。使用彩色铅笔表现时,高光部分一般都是预先留好的,在后期调整时可以用橡皮擦轻轻擦出。


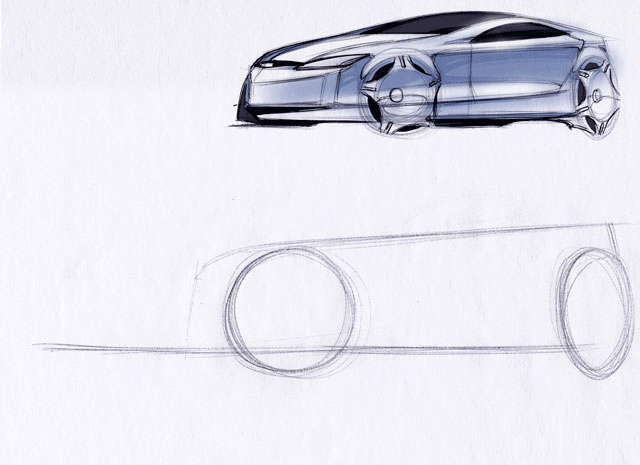

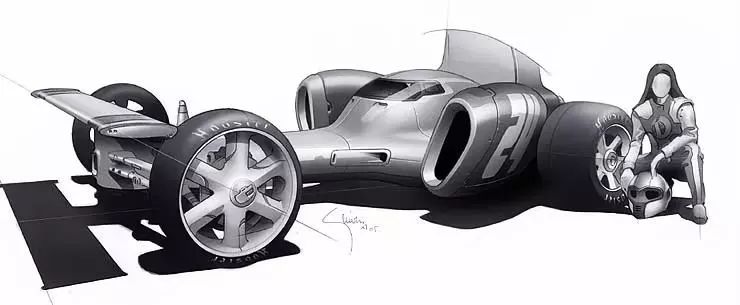

马克笔明暗图表现实例:


马克笔有水性、酒精、油性之分,马克笔的使用,切忌迟疑,沿着明暗分界线、边线等固定方向运笔,在圆角等地方要顺势回转,小的边角可以调转笔的方向,用尖角细的一端来画,做较大面积的平涂,可以先沿边线勾勒一圈再做平涂,如有按钮等小部件,留白后围绕着用细的笔触勾画。对曲面的表现,行笔一定要顺着弧线,在暗部可以多叠压几笔。

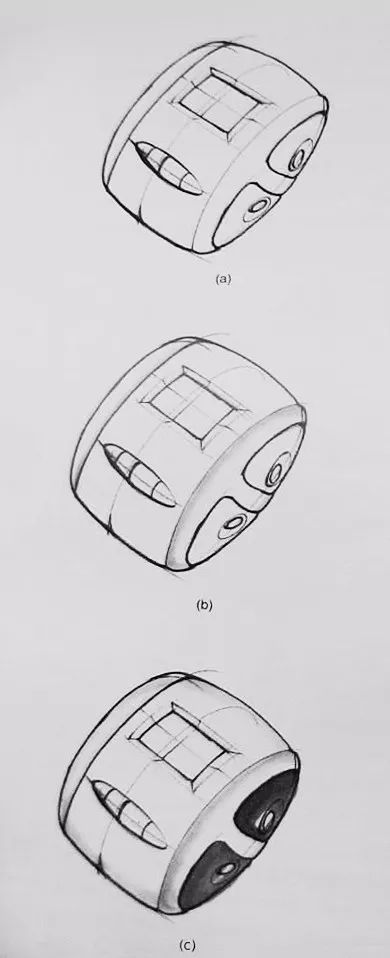

a.先绘制线条图,注意选择合适的视角,假想光线方向,主要部分为受光面,较小的部分为背光面。


b.依据前面设定的光线方向,用2号浅灰表现明暗分界线,注意两端的转角处,转笔使笔触变细,沿边线回转。


c.用2号笔沿轮廓线表现曲面光影变化,靠近轮廓线的部分就是曲面转折的区域,颜色应逐渐加深。深色橡胶部分,用5号笔沿轮廓方向平涂,注意深浅变化,留白。

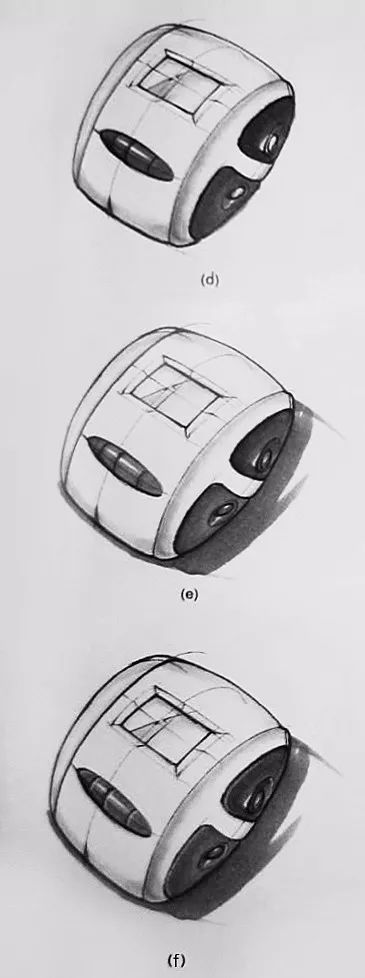

d.用五号灰表现按钮,留出高光。用2号浅灰表现屏幕,注意

深浅变化,屏幕边缘勾色以表现透明感。


e.处理阴影。首先沿着产品边缘勾线,然后画出阴影轮廓线,简单几笔即可,平涂时注意笔触变化。


f.点高光。用特种笔沿着迎光边线轻画,笔触轻重应富有变化。


此附图用水性马克笔,可以看出笔触比较明显,表现力稍弱。

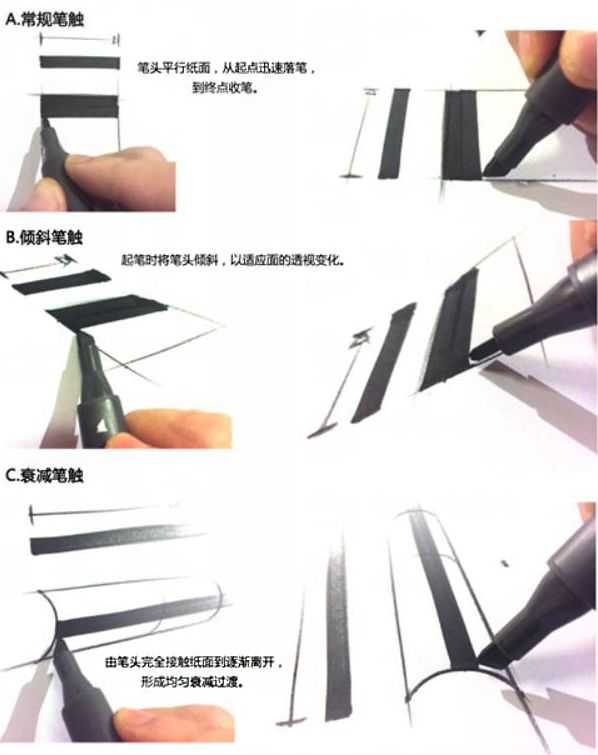

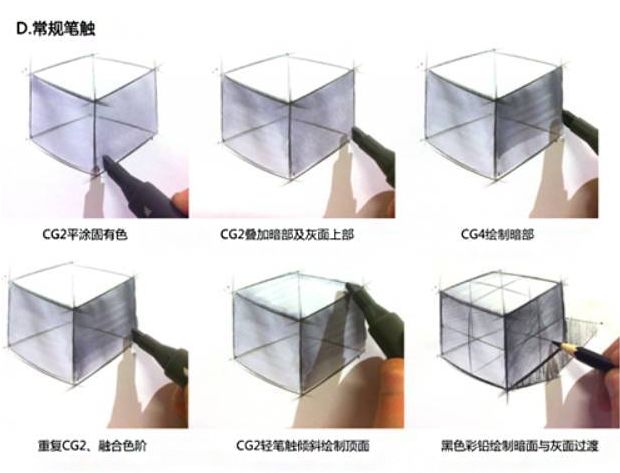

马克笔的笔触及不同表面的光影表现:



彩色铅笔明暗图表现实例:

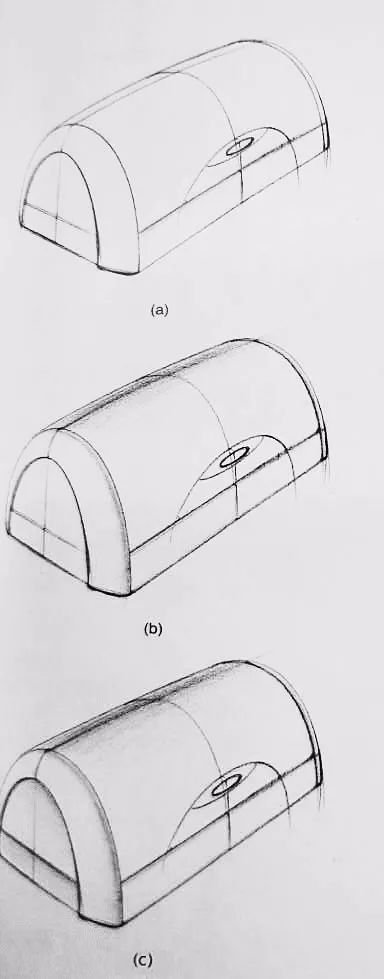

a.绘制线条图。选择合适的视角,假想光线方向,主要部分为受光面,较小的部分为背光面。


b.依据前面设定的光线方向,用黑色铅笔轻涂明暗分界线,两侧弧面转折部分,用彩铅沿弧线画出,但不要紧贴边线,要留有一定空白。


c.表现暗部。



d.表现按钮的明暗变化。


e.处理阴影。首先沿着产品边缘勾线,然后画出阴影轮廓线,简单几笔即可,平涂时注意笔触变化。


f.高光。在前面留白的基础上,用橡皮沿边线轻擦,表现高光效果。


有光感的手绘图,会让你的设计变得专业和明确,适度的光影绘制,可以让产品的性格、感觉更好的被强调出来。我们可以通过多看优秀的产品效果图,从细节中学习、提高自己对光影的表现能力。
