钣金产品设计探究,proe钣金设计思路解析

2018-08-31  1595 分类:结构工程

钣金产品设计探究,proe钣金设计思路解析

下面要讲述的是设计师在工作中的钣金产品设计的基本过程,是在多次开发实例中总结出来的,在最近的一个任务中试用过,工作效率有很大提高,设计思路比较清淅,但感觉还是有点问题,需要改进,欢迎大家提出意见,共同提高!

在钣金结构设计时,采用TOP-DOWN自顶向下,用骨架来控制总体尺寸,方法比较好。在装配中,做出零部件的BOM,然后对各零件做细部设计,零件之间的相关配合能够很好地保证。那么如何得到骨架呢,这就是问题的关键,答案是在二维布局里做。

这样,工作中的大致流程就出来了,布局-----骨架-----零件。要修改零件,到布局里修改,零件自动更新。

布局在这里有两个作用,一是确定尺寸,二是自动装配。

布局的作用是这么大,用好了真是如虎添翼呀!PROE确实是强大的设计软件,我们只用到了其中很小的一部分功能,越是深入,得之越多。

言归正传,现就按照工作流程,设计一款变频器。一步一步来,先从布局开始。

一、布局

新建一个布局文件,或打开一个布局文件


将与结构布局有关的元器件先搬过来,(不用画,布局中的绘图用起来不爽)可以在PROE中做好模型,转为工程图,另存为DWG格式,或用ACAD直接画DWG图。

标注与结构布局有关的几何尺寸。这个标注其实就是在新建参数,可以在标注时输入值,也可以暂时不输入值,以后到参数表内统一输入。

注:在布局中有三种尺寸,在命名时先定一个规则,因为以后要经常更改尺寸,为便于查找。

a:元器件尺寸 用Q开头,后面跟器件名称前三位字母,加一杠,再就是尺寸类别,如QCAP_H,就是表示器件电容的高度尺寸,QBSM_L表示模块的长度尺寸,所有的元器件尺寸都是Q打头,就比较容易查找了。

b:间距尺寸 用J开头,JX用于X方向,JY、JZ分别用于Y和Z方向。如JX_BSM_SAN就表示模块到散热器边的X方向的间距尺寸。

c:零件骨架尺寸 用L开头,LSAN_W,表示散热器零件骨架的宽度尺寸。




元器件尺寸,按照选用的类型,将尺寸值一一输入。(有一个小技巧,如果绘图时比例调得合适的话,元件的测量值,即参数的缺省值就是元件的真实值,不用再输入了。想想看,数十个元件的值输入也够麻烦的,还容易出错。)

间距尺寸,这是我们发挥作用的地方,这些尺寸要我们设计确定了。输入我们设定的值。以后经常要修改这些值,来完善我们的设计。

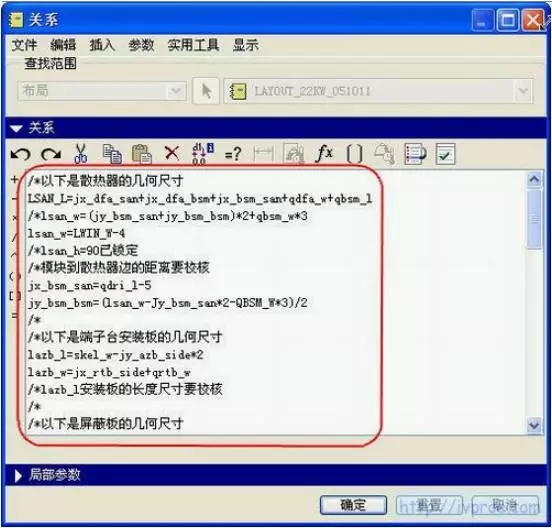

零件骨架尺寸,这些值用关系式控制,一般等于元器件尺寸+间距尺寸


插入第二个页面,把元器件和骨架外形先初步排列一下,不要求准确,但大致方位要确定了。

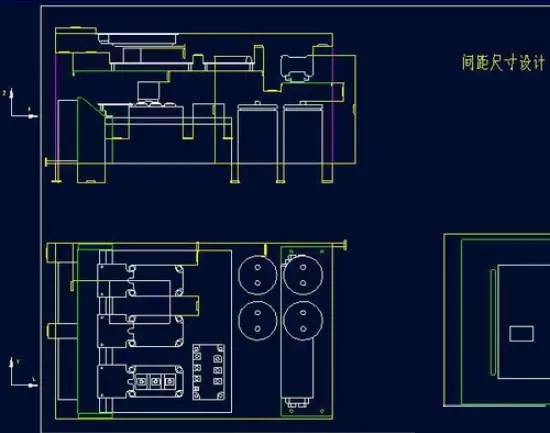

标注出有关的间距尺寸,在俯视图中可以标出X方向和Y方向,在主视图中可以标出X方向和Z方向。

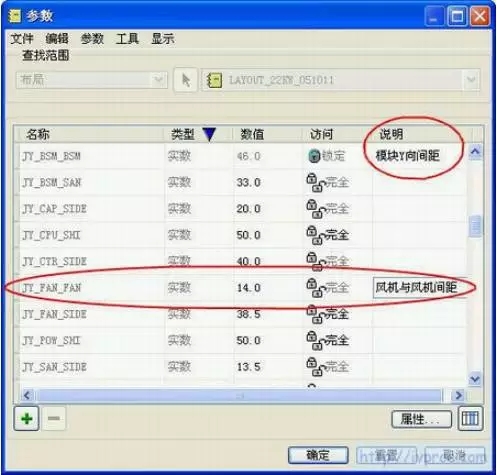

尺寸名自己要看得懂,还可在参数表中,用中文说明一下




插入第三个页面,确定骨架尺寸,该类尺寸用关系式控制。

这些尺寸以后都要被PRT用到



插入第四个页面,各子零件骨架的基准面间距尺寸确定

这些尺寸也是由关系式来控制的。

插入多个基准面,

如果是FRONT,就从右向左画,正方向就会朝上。

TOP面,就从左向右画,正方向就会朝下。

RIGHT面,就从上向下画,正方向就会朝左。

这里还要说一下基准面的命名规则。

TOTAL_FRONT 总基准 FRONT

TOTAL_RIGHT 总基准 RIGHT

TOTAL_TOP 总基准 TOP

SAN_RIGHT 散热器 RIGHT

这么做,声明到总装配时,看得明白,不会弄错。

这一步是为以后在组件中装配准备的。
