pre5.0奔驰图标怎么画?超简单有趣proe实操图文教程

奔驰标志是大家耳熟能详的汽车标志,logo,相信大家有学过平面设计的小伙伴都有临摹学习过奔驰标志的绘制,前面品索教育就为大家分享过ai绘制奔驰标志的图文教程,不过下面品索教育要为大家分享的是利用proe混合和扫描命令建一奔驰车标的方法,本次教程用的软件版本是proe5.0,你期待么,应用三维建模软件绘制标志,想不到吧?


超简单有趣proe实操图文教程教你pre5.0奔驰图标怎么画:

第一步:混合操作

插入——混合——伸出项——平行,规则截面,草绘截面——完成——直的——完成——选择TOP为草绘面,草绘如图:

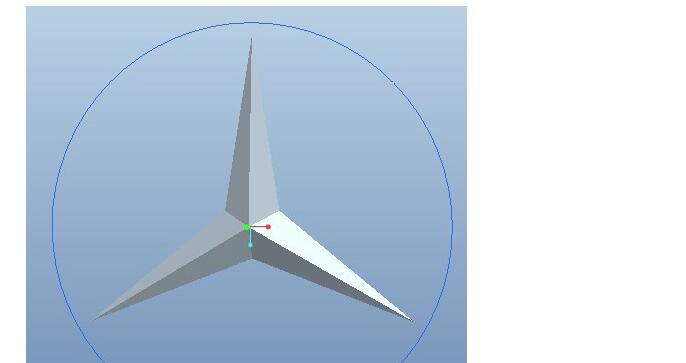

①做一直径为100的圆和等边三角形,再选中“构造”成虚线

②做三角形内六条边,约束全部相等


③切换截面,再在圆心加一个点,如图:


④勾选出去,输入厚度5.

第二步:扫描操作

①选择TOP草绘一圆直径为107,如图:

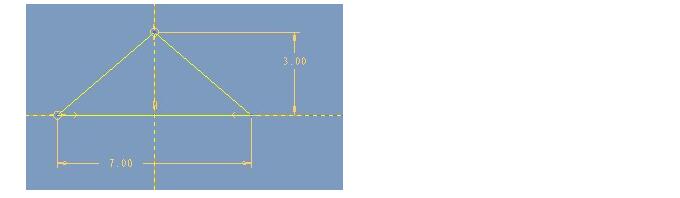

②插入——扫描——伸出项——选取轨迹——进入草绘画扫描横截面,完成扫描,如图:


第三步:镜像(将上混合和扫描出来的实体镜像)

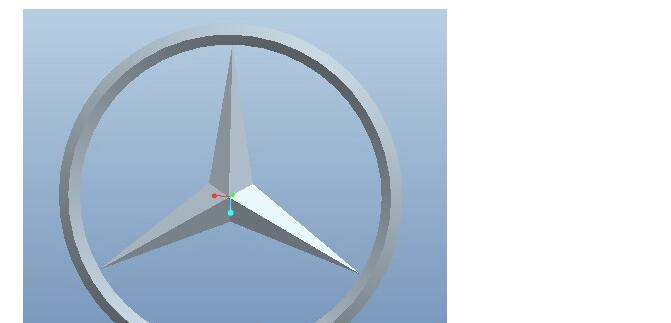

第四步:完成操作,最终结果出来。


更多proe使用技巧及教程,请关注proe培训专家,品索教育,proe结构设计专题,http://www.pinsuodesign.com/jgsj.html


所谓条条大道通罗马,虽然软件差异非常之大,但是想要实现同样的效果也是可行的,你想必对于软件仅仅是工具这样的干货有一定的理解了吧!诚然,我们需要设计的本身是思路和方法,而不是软件,可不要仅仅局限于软件操作的学习哦!不然,你的设计之路可是会越来越局限哦!
