pro engineer建模图文教程,15步凸轮凹槽建模详细教程

2017-09-14  2417 分类:结构工程

pro engineer建模图文教程,15步凸轮凹槽建模详细教程

Pro/Engineer和WildFire是PTC官方使用的软件名称,是现今主流的CAD/CAM/CAE软件之一,特别是在国内产品设计领域占据重要位置。Pro/E采用了模块方式,可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等,保证用户可以按照自己的需要进行选择使用。其实也是作为建模软件来使用也是非常不错的,有很多经典pro建模教程,比如下面这篇pro engineer凸轮凹槽建模教程就非常不错,详细的图文教程,15个步骤就能够让你凸轮凹槽建模成功。

1.零件模块下新建一个:tu-lun,点击拉伸命令,以front面作为草绘面,草绘下图:

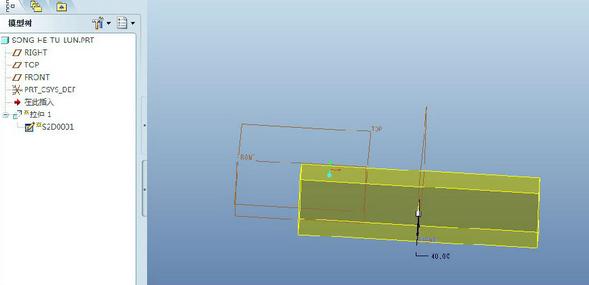

2.打钩,输入拉伸高度:40,并确定:


3.点击拉伸(去除材料)命令,以上步拉伸长方体后端面为草绘面,草绘下图截面:


4.打钩,输入拉伸深度25 ,预览并确定:


5.点击插入菜单—高级—环形折弯命令(360度):


6.打钩确定:


7.点击拉伸命令,以凸轮的端面为草绘面,草绘下图:


8.打钩,输入深度110,预览并确定:

15004456955440.jpg9.以凸轮的中心轴和front面建立如图所示的dtm1面:


10.点击拉伸(去除材料)选择上图凸轮的的右端面为草绘面,草绘下图:


11.打钩,输入拉伸深度65:


12.确定后的图形,如下图:


13.点击拉伸(移除材料)命令,以dtm1为草绘面,草绘一个直径36的顶丝孔截面,并输入拉伸深度150:


14.确定后的图形:


15.对外轮廓进行倒圆角;


以上就是十五步凸轮凹槽建模图文教程,你学会了么?

Pro/Engineer是一个功能定义系统,即造型是通过各种不同的设计专用功能来实现,其中包括:筋(Ribs)、槽(Slots)、倒角(Chamfers)和抽壳(Shells)等,采用这种手段来建立形体,对于工程师来说是更自然,更直观,无需采用复杂的几何设计方式。
