pro engineer软件是cad/cam一体化的实用软件之一,不管是工业设计还是机械设计,它都是一款非常好用的软件,使用频率也是非常之高的一款软件。那么你知道怎么用pro engineer绘制文字么?这可是在设计当中需要使用到的基础技巧哦,既简单又很常见的操作。下面是品索教育整理的关于pro engineer实用教程中文字的绘制,赶紧看看吧,希望对你们有帮助哦!

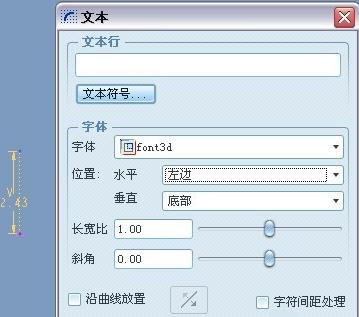

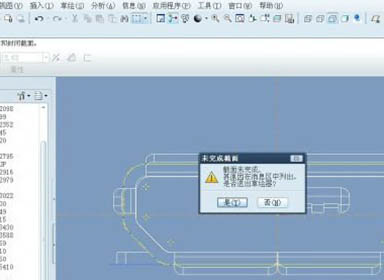

单击【文字输入工具】,在草绘区域单击从下到上拉条字体的范围,如果你是从下拉下则字体是倒立的。此时会弹出【文本输入对话框】,如图

pro文字基础图文教程

在文本行下面输入文字“proe技巧”,字体采用“font3d”如图

pro文字基础图文教程

单击确定,此时文字就显示在草绘区域,如图,如果不满意可以双击文字进行修改。

pro文字基础图文教程

如果要输入样条字体该如何操作?

首先画条样条曲线,然后双击“proe技巧”字体,勾选沿曲线放置,在选取样条曲线即可。

pro文字基础图文教程

样条文字最终效果。

pro文字基础图文教程


pro engineer拓展应用

pro/engineer作为高端的三维设计软件,应用布局、骨架及参照关系等进行大型复杂机械产品的top-down设计,可以建立有效的产品数字化模型,尤其是在设计变更、系列化产品或者数据借用时,您会有深刻的体会。

pro/engineer软件会通过自动生成相关的机械模具设计、装配指令和机床代码也能在大程度提高生产效率,pro/engineer软件能够仿真和分析虚拟样机及优化设计,无需制造昂贵的实物样机,即可以虚拟方式模拟实际的作用力和运动情况,并分析机械产品在这些情况下的可能出现的问题。在设计阶段中及早洞察产品性能,从而改进产品性能,设计更好的产品。同时节省时间和成本。

另外pro/engineer软件支持与多种cad工具(包括相关数据交换)和业界标准数据格式兼容利用,与ptc的其他产品一起能形成团队成员之间有效地共享数字化产品数据环境,基于产品研发体系,优化数字化产品价值链,改善企业业务流程。


用pro绘制文字的图文教程你看懂了么?安装步骤一步步操作是不是特别简单呢?赶紧试试吧!喜欢的话可以收藏和分享哦!
