cad三维通孔方法,品索教你cad如何在实体中开孔

在我们机械设计当中,开孔可是最常规,频繁的操作之一啦,那么你知道在cad绘图中我们如何实现这样的操作呢?如何在图纸在体现呢?下面品索教育就以图文教程的形式为大家带来cad三维通孔方法,品索教你cad如何在实体中开孔,相信你会有更加深刻的认识,同时最后为大家附上CAD孔标注方法,希望大家能够好好理解学习!

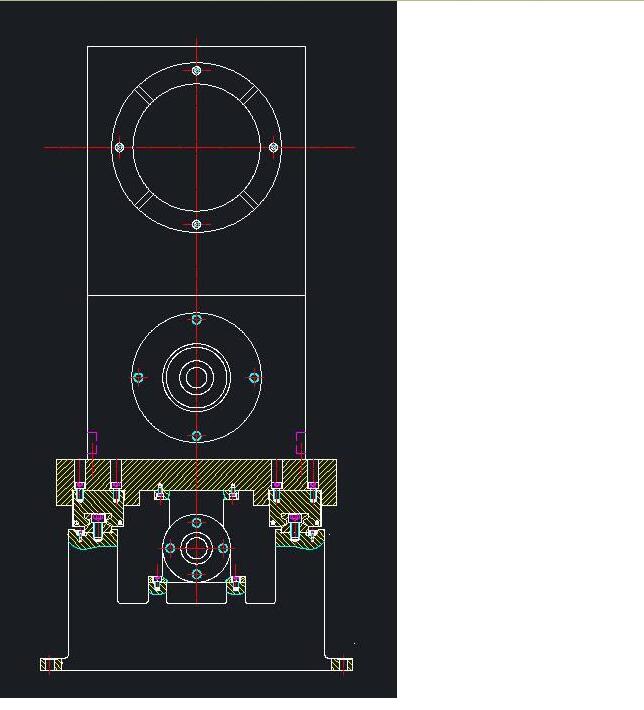

机械工程图中,圆孔、双圆孔、螺纹孔会经常会运用到,一般通过画圆,同心圆的方式来绘制。如果遇到复杂的螺纹孔,则还需要通过修剪双圆来实现。如下图所示,设计图纸中有多个孔,你需要花多长时间才能画好呢?


传统的cad制图,做出如图的双孔功能,我们需要先画圆,然后同心圆或者缩放功能得到这样的双圆孔;再通过直线命令绘制中心线,改中心线的线形和比例及颜色以得到一个正常的双圆孔;最后通过镜像或阵列功能绘制整个图纸中的孔。


不过有更简单快捷的方法,品索教你cad如何在实体中开孔,能在极短的时间内插入完成,效率非常高。

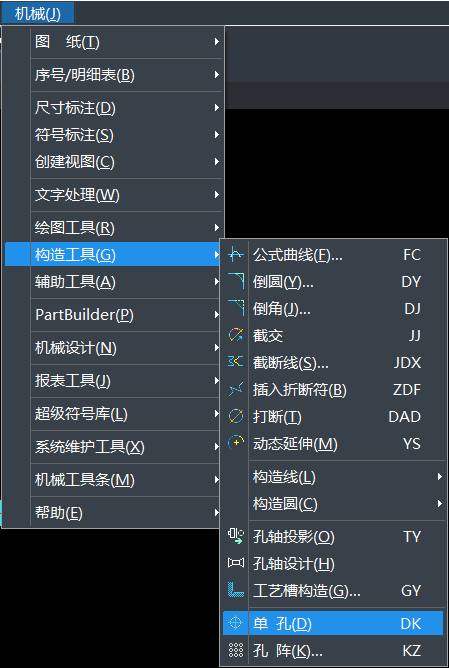

启动中望cad机械版,依次点击【机械】-【构造工具】-【单孔】功能,或者通过直接快捷键的“DK”命令来启动该功能。通过这个命令,设计师可以直接插入所需要的圆孔、双圆孔及螺纹孔的俯视图,就算图纸中有N十个单孔,也能在极短的时间内插入完成,效率非常高。

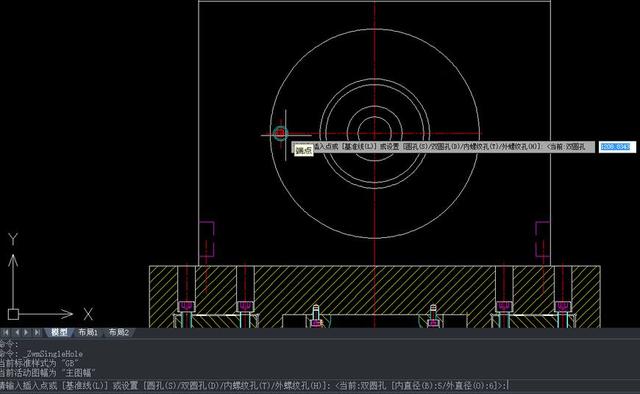

具体操作:启动单孔命令后,命令行提示:请输入插入点或 [基准线(L)] 或设置 [圆孔(S)/双圆孔(D)/内螺纹孔(T)/外螺纹孔(H)]: <当前:双圆孔 [内直径(B):5/外直径(O):6]>:*取消*。此时选择要需要的圆孔样式,如双圆孔,指定内直径和外直径后即可在所需区域绘制圆孔了。多次绘制无需多次点选,直接指定下个位置即可。最重要的是这样的圆孔绘制完成后,还直接自带中心线,是不是很便捷?


cad三维通孔方法,一个简单的图文教程帮助大家理解cad如何在实体中开孔。

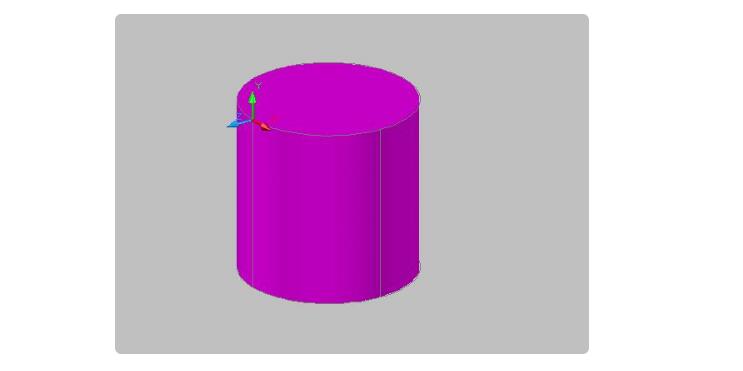

第一步:先画好实体

我们这里举例,画立方体/圆柱体


第二步:su命令操作

画好裁剪体后,点 差集 图标,命令是:SU


第三步:减去材料

选择母体,再选要减去的材料

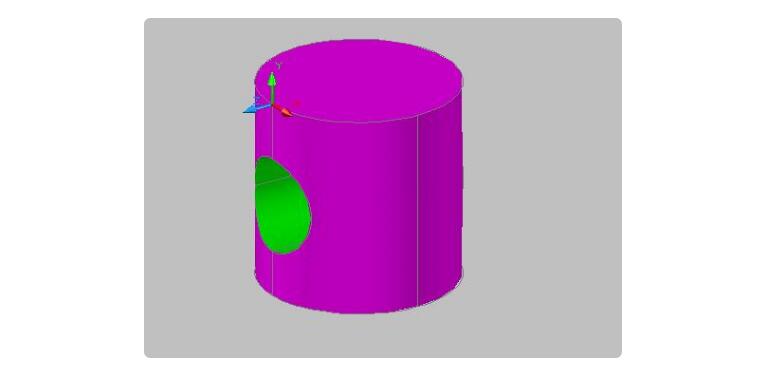

最终效果如下:


CAD孔标注方法

我们以实例为大家讲解,比如5-M4和5xM4以及5xM4-7H是什么意思呢?有什么区别呢,你知道么?

5-M4和5xM4是同样意思,都表示M4孔,共5处。前一个是老标准标注要求,后一个是新标准标注要求,实际绘图中,暂时还有人标注成5-M4,也有一些老图纸,没有改过来。

5xM4-7H中的后缀-7H,是国标的螺纹精度等级。有精度等级要求,原则上就必须检验,一般使用螺纹通规和止规检验。前面的5-M4和5xM4没有要求精度等级,就不需要检验,丝攻或板牙攻出来即可。
