creo曲面怎么混合?proe/creo混合命令基本操作方法

在结构设计当中,在我们使用proe/creo的时候,曲面的建模和混合是比较常规的操作,对于每一个立志从事结构设计,机械设计的小伙伴们来说,proe/creo曲面命令相关操作是一定要熟练的。下面品索教育就教大家creo曲面怎么混合,带来proe/creo混合命令基本操作方法,以图文实战教程的形式为大家介绍proe/creo混合命令操作技巧。

第一步:进入混合操控板

点击工具栏中的“混合”命令,进入混合操控板。


第二步:草绘截面

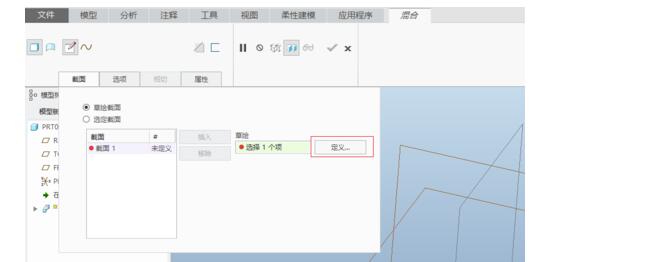

点击“截面”,“定义”,选择top平面为草绘面草绘第一个截面,然后打“√”确定。



第三步:草绘第二个截面

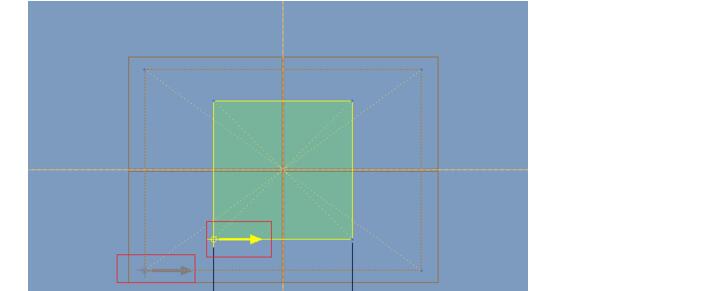

接着点击“草绘”定义第二个截面,注意两个箭头的方向及位置必须要对应且两个截面的区段数必须相等。



第四步:选择混合方式

选择以实体或曲面方式混合,定义两个截面的距离值。

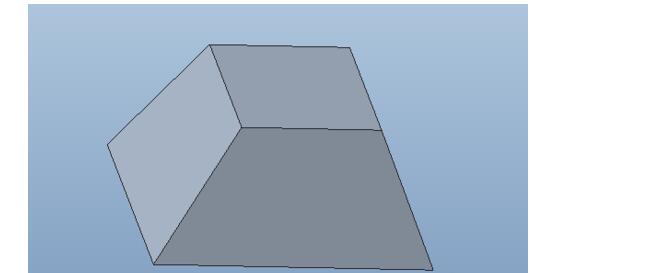

第五步:完成混合操作


以上五个步骤就是品索为大家分享的creo曲面怎么混合的操作步骤,算是一个比较简单和实用图文操作教程,在实际工作当中曲面混合的情况会更加复杂,而且需要您更加有技巧的使用,所以proe/creo混合命令基本操作大家一定要熟练掌握!
