Pro/E添加文字的方法与技巧,proe文字贴在曲面上的实战教程

在设计当中,添加文字信息是非常常规的操作,不同的设计软件是存在不同的方法的,等你熟悉了软件就会知道,而且添加文字信息还有不少技巧和修改的可能,尤其是在文字样式上面。下面品索教育就以我们结构设计师非常熟悉的proe软件为例教大家如何在曲面上添加文字信息,而且样式还不少呢!希望可以给予更多proe新人帮助,马上就是过年了,那就以新年快乐的文字信息为例吧!

Pro/E中,有时需要将文字贴在曲面上,有时是凹陷的文字,有时是凸起的文字,或者是平贴的文字,本文讲述其操作方法,供初学者参考。


proe文字贴在曲面上的实战教程:

第一步:获取圆柱体

通过旋转或拉伸绘制如下圆柱体。


第二步:投影操作

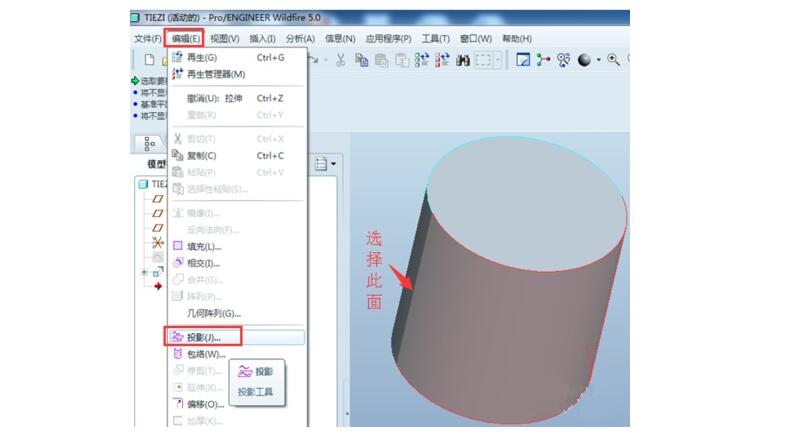

选择如下图所示的曲面,然后依次点击菜单栏的编辑-投影。


第三步:投影草绘

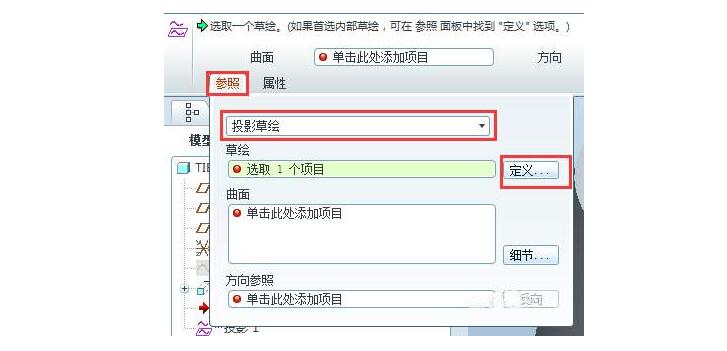

此时进入“投影”的定义界面,点击“参照”,展开项中选“投影草绘”,点“草绘”后的定义,定义草绘平面FRONT(与曲面平行)。


第四步:输入文本,新年快乐

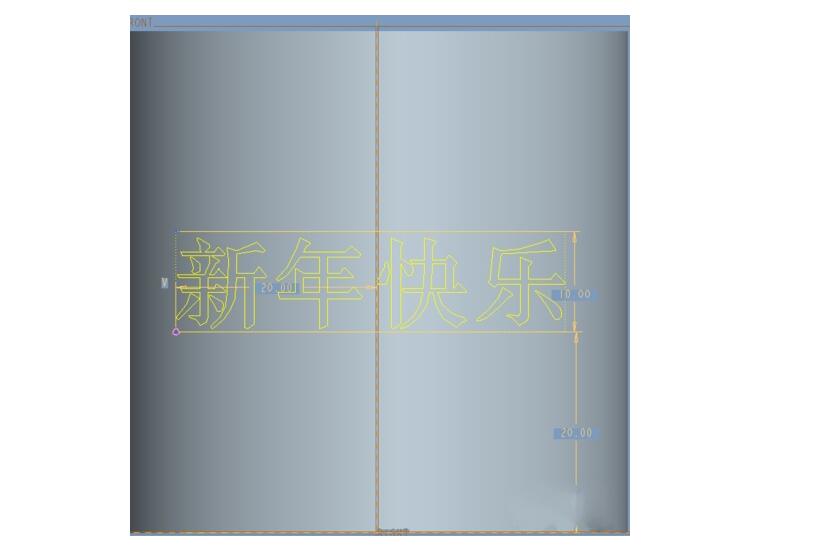

此时进入草绘窗口,点击菜单栏的“草绘”- “文本”,书写“新年快乐”后完成并退出草绘。


第五步:沿方向设置

选择沿方向,方向参照选FRONT,确定。


第六步:贴图效果

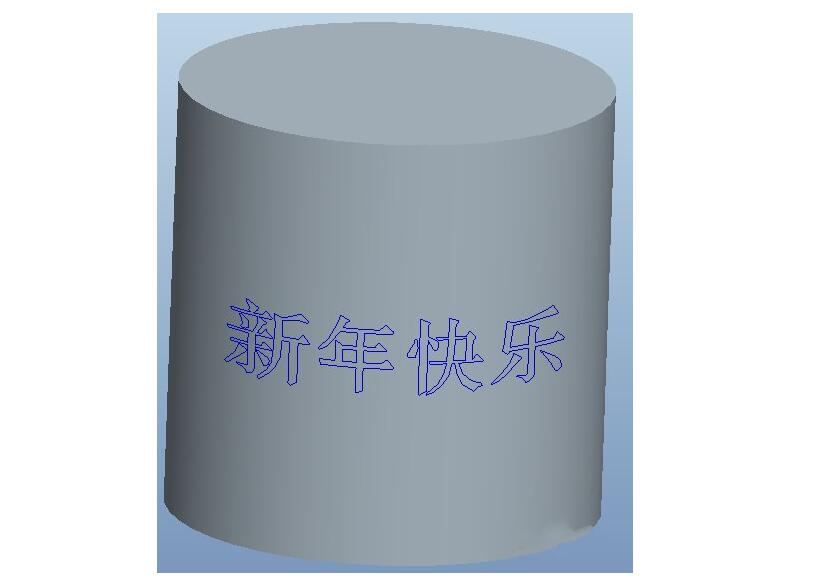

效果图如下,将文字贴在了圆柱面上。


第七步:文字信息样式更改

若要将文字变成凹或者凸的,则需继续操作。选择曲面,然后点击菜单栏的“编辑”-“偏移”,偏移类型选择第二个“具有拔模特征按钮”,进入草绘。


第八步:凹凸文字样式设置

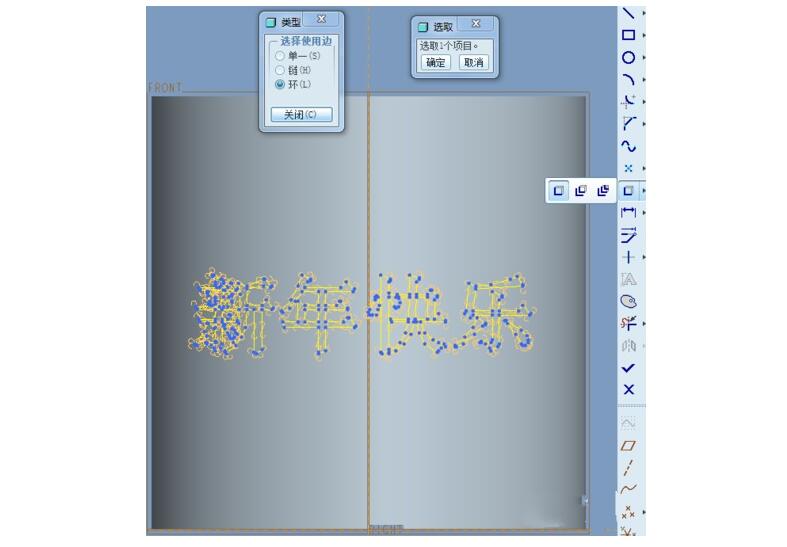

草绘状态下,使用“复制边”,选择类型“环”,复制先前创建的文字。偏移距离里输入1,点击后面的箭头可以调整偏移的方向,即字是凹还是凸。


第九步:最终效果

文字凸出来的效果如下所示。
