Proe/Creo钣金图文教程,品索教你如何避免在“非垂直边”折弯出现裂痕

在钣金设计当中,无疑是存在很多技巧和方法的,想要学习钣金设计的同学是一定要掌握好机械设计软件,比如我们熟悉的参数化建模软件,Proe/Creo,钣金是对金属零件的加工,proe画图是非常重要的。下面品索教育为大家分享Proe/Creo钣金图文教程,品索教你如何避免在“非垂直边”折弯出现裂痕。

Proe/Creo钣金功能丰富,实践性强,有很多小细节光靠市面上的教材无法完全呈现。以下发布一条小经验,仅供参考!

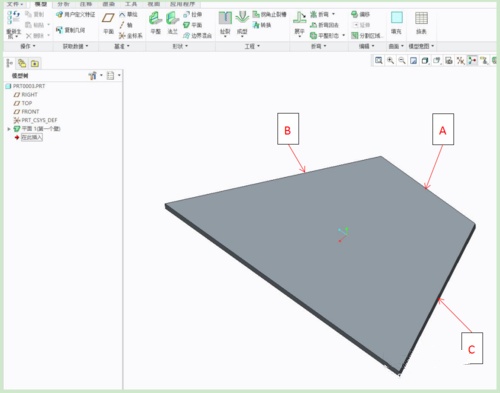

何为“非垂直边”。 如下图所示,如果“A”边为折弯边,而B,C边与其不垂直,故A为非垂直边。


什么是扯裂?

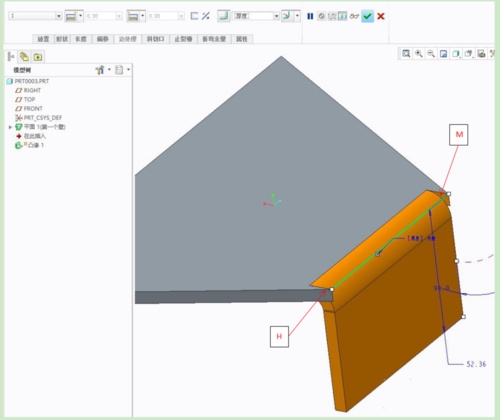

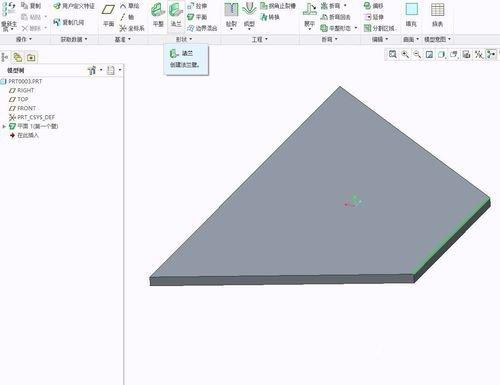

点击工具栏上“法兰”,在“A”边创建法兰壁。如下图所示“H”和“M”处出现了一条裂缝。

如何避免扯裂?

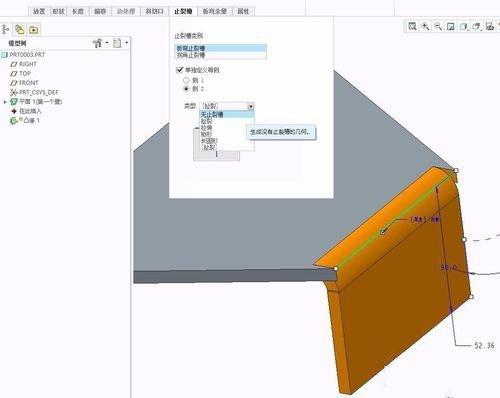

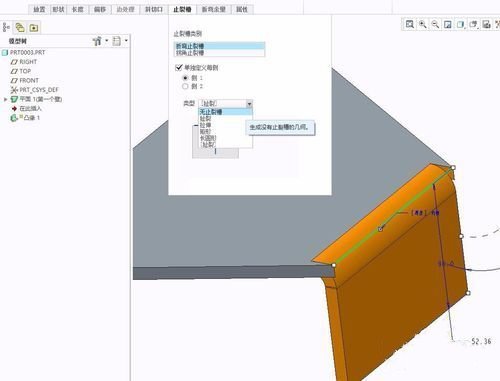

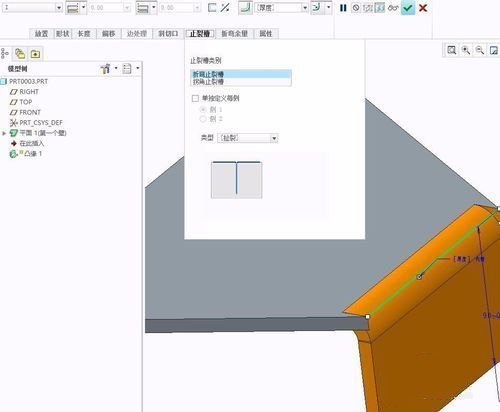

点击“扯裂槽”,勾选“单独定义每一侧”,选择“侧面1”,点击“类型”下拉按钮下“无止裂槽”。“侧面2”亦是。

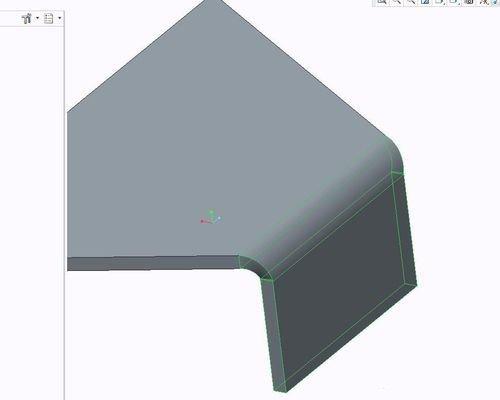

效果。

“H”和“M”处变得光滑,平顺。裂痕消失。
