工具命令基础教程,Proe/Creo图文教程拉伸特征详解

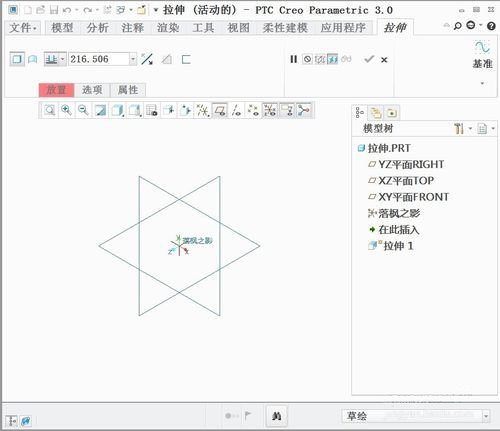

对于设计软件而言,工具命令繁多,是基础也是常用的工具,对于每个想要学好设计软件的人士来说,这是一个枯燥的过程,也是一个大师必经之路,打好基础的过程是重中之重的。设计软件有新旧版本之分,不同软件版本有些差异,工具命令大同小异,存在部分差异,我们以Proe/Creo软件为例,新版软件拉伸工具的界面,和CREO其他版本一样,没什么区别!

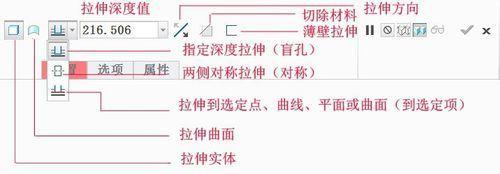

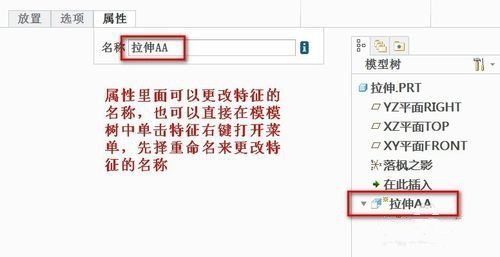

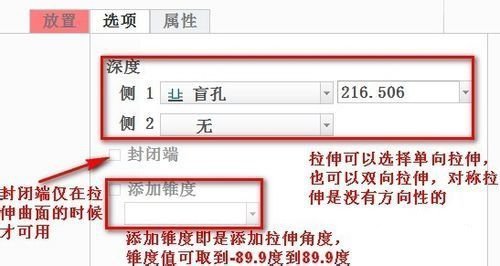

下面熟悉一下拉伸控制面板都有哪些功能




实例:一步拉伸五角星

要求:五角星外接圆直径100.五角星顶点到底面高度为10

因为有高度要求,所以这里锥度比较难确定


第一步:草绘五角星,标注尺寸

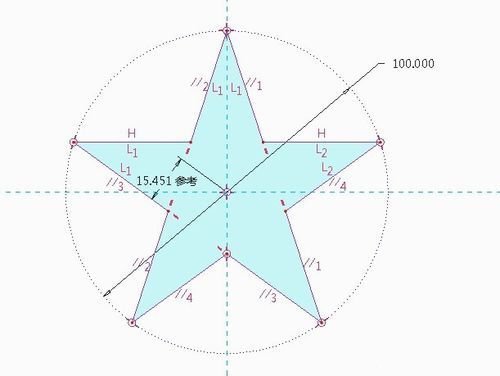

首先草绘一个五角星,并标注好尺寸,这里面有一个参考尺寸15.451,这个尺寸后面要用到


第二步:数值确定

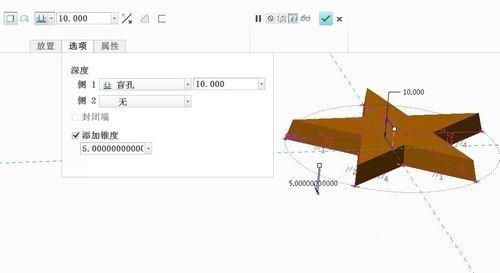

由于我们不知道这里锥度的准确数值,所以我先给它5度,然后确定退出拉伸

注意这里拉伸深度无所谓,但必须大于等于10


第三步:更改特征,添加关系式

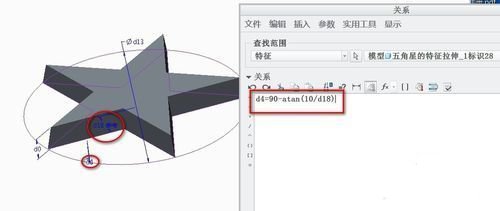

打开关系控制面板,将查找范围更改为特征,然后点击拉伸特征,给锥度添加关系式d4=90-atan(10/d18)

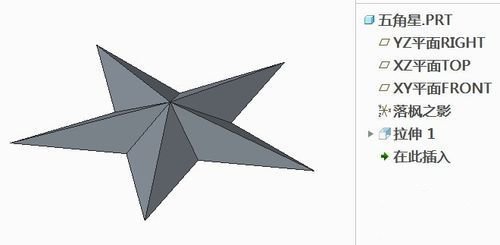

第四步:生成五角星

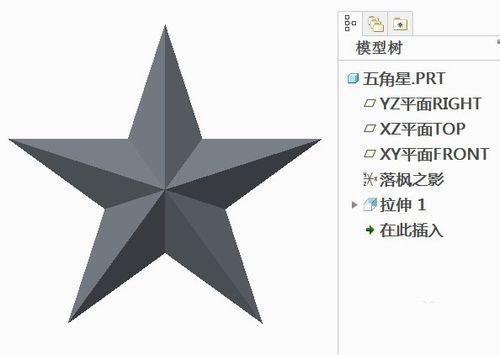

确定后,重新生成零件,立马变成五角星
