钣金实例图文教程,品索教你Proe/Creo钣金配电箱怎么画

2019-01-15  1034 分类:结构工程

钣金实例图文教程,品索教你Proe/Creo钣金配电箱怎么画

在我们钣金设计当中,绘图操作是标配技能,为了能够给予设计更好的帮助,绘图操作需要有一定的技巧和方法,比如配电箱就需要使用到,那么在Proe/Creo软 件中是如何表现的呢?配电箱可以用实体建模,也可以用钣金建模,钣金建模的一个好处是创建出来后可以直接展平。下面品索教育为大家带来钣金实例图文教 程,品索教你Proe/Creo钣金配电箱怎么画。

第一步:现今钣金零件

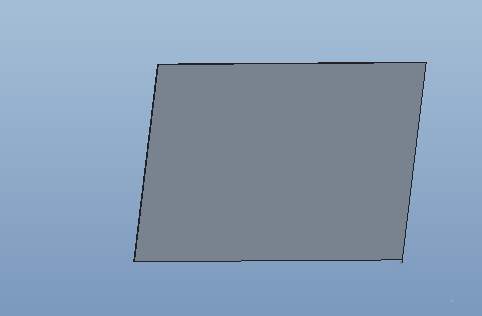

新建一个钣金零件,首先用平面命令创建平面钣金第一壁。


第二步:镜像操作

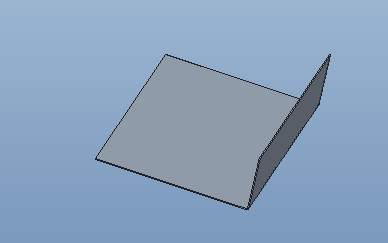

接着用平整壁命令做出长边的钣金壁,再用镜像做出另一边。


第三步:同样的方法制作版金壁
同样的方法,做出其他两边上的钣金壁。


第四步:用户自定义形状

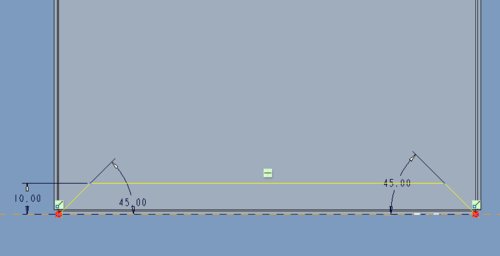

然后继续选择平整壁,形状中选择用户定义,草绘如下所示的折边。


第五步:折边,镜像操作

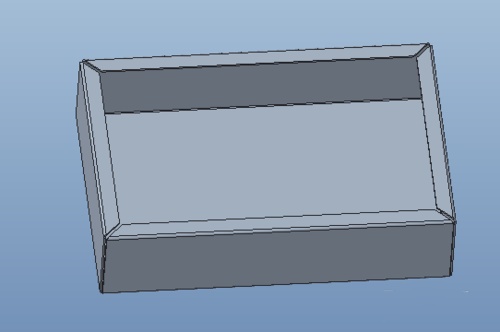

接着选择刚做出来的折边,选择镜像,做出其对面的折边。


第六步:继续制作折边

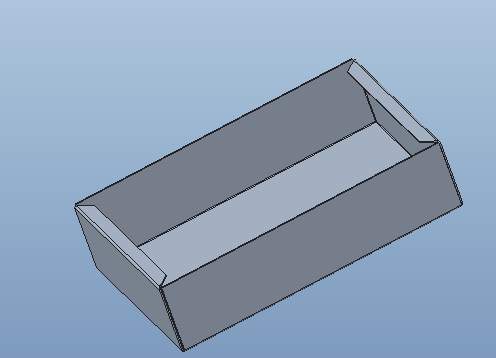

运用同上一步的创建方法,做出另外两边的折边,这样配电箱主体部分就做好了。


以上就是品索教育为大家分享的Proe/Creo钣金配电箱怎么画的所有图文教程步骤,怎么样,你学会画的方法和技巧了么?
