proe建模技巧实例教程,Proe怎么做可变倒圆角

作为参数化建模软件,proe也是一款非常不错的建模软件,尤其是在结构设计师手里,那么proe结构建模你掌握了多少呢?平时用的多的是普通的倒圆角,但是有的时候如果可变倒圆角用的巧妙,可以做出不一样的效果。下面品索教育为大家带来proe建模技巧实例教程,教你Proe怎么做可变倒圆角。

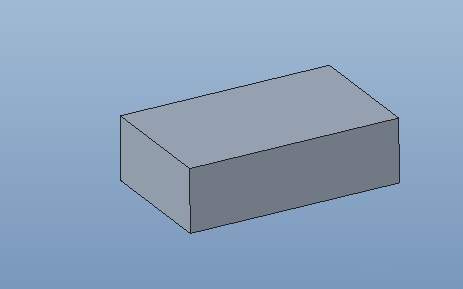

第一步:新建零件,拉伸实体

新建零件,选择top平面为草绘面,拉伸出一个实体作为例子。形状仅做命令介绍用,可以不用很复杂。

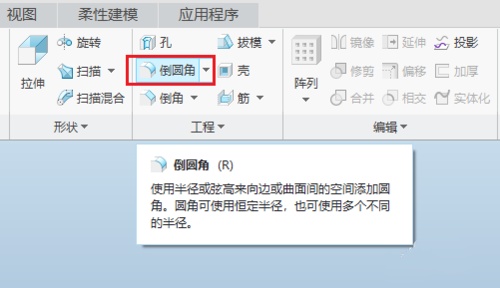

第二步:选择倒圆角

在工具栏中选择“倒圆角”,进入到倒圆角操控板

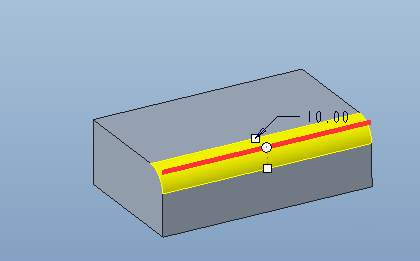

第三步:普通倒圆角

选择一条边作为倒圆角的边,这里我们选择长边,这时候默认的是普通的倒圆角

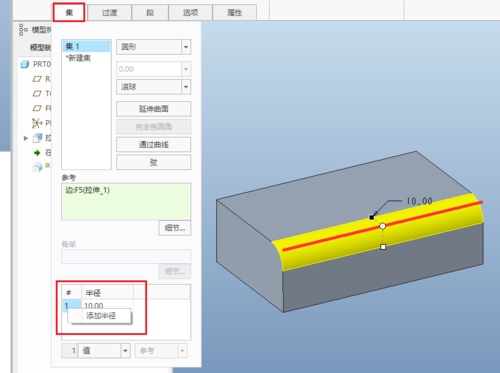

第四步:添加半径

点击“集”,找到半径,在半径1上点击右键,然后添加半径

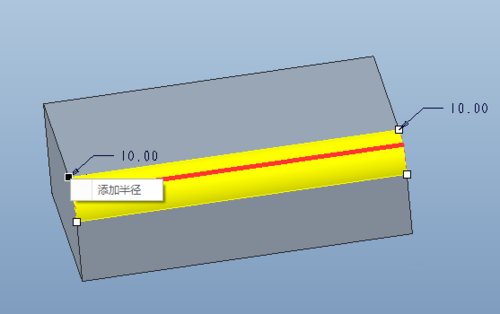

ps:另外一种添加半径的方法

也可以在已有的半径的白点上点击右键,然后添加半径

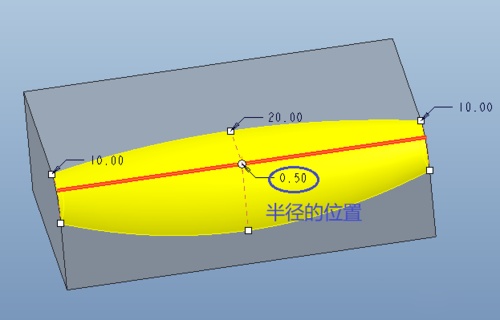

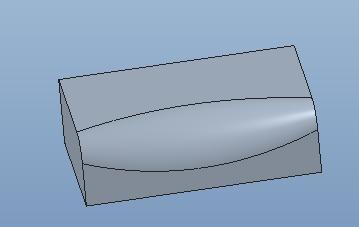

第五步:修改半径参数,完成操作

修改半径的位置,以及不同位置半径值得大小。修改完后按确定完成操作


以上就是品索为大家分享的Proe怎么做可变倒圆角步骤方法的全过程,对于proe建模相关技巧和方法的掌握,大家还是需要多花时间去练习和学习!
