Proe基础图文教程,教你Proe轴阵列使用方法与技巧

proe阵列操作是一个比较重要和常规的操作,在proe机械产品绘图当中,很多图形绘制操作都能够使用上,掌握好proe阵列相关操作会让你proe草绘操作更加得心应手,下面品索为大家分享Proe基础图文教程,教你Proe轴阵列使用方法与技巧。

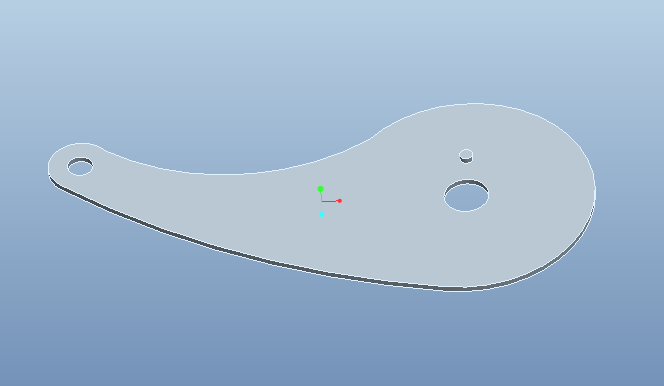

轴阵列是Proe中最简单的阵列方式,但是你真的会使用吗?以下图为例简单介绍如何使用轴阵列。


一、普通圆轴阵列

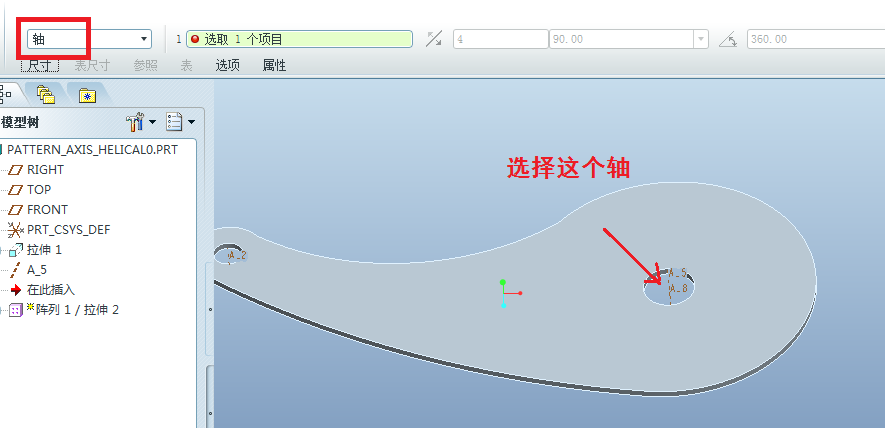

1.选择要进行阵列的特征,点击【编辑】-【阵列】,弹出下面的控制面板。阵列类型选择【轴】,点击图中的轴。

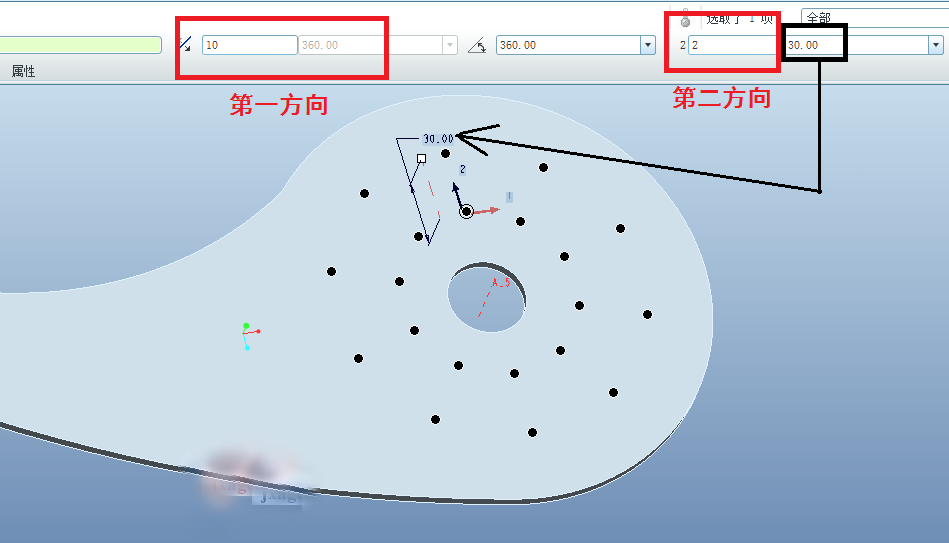

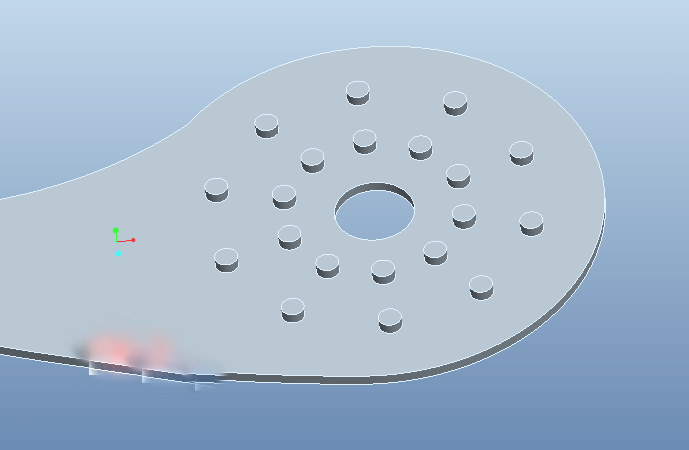

如下图中的箭头,第一方向是以轴为中心的圆的周向方向,成员的数量为10个,均匀的分布在一个整圆上;第二方向是以轴为中心的圆的径向方向,成员数量为2,即说明有两圈,径向距离为30。


点击勾号,完成。


2.螺旋轴阵列

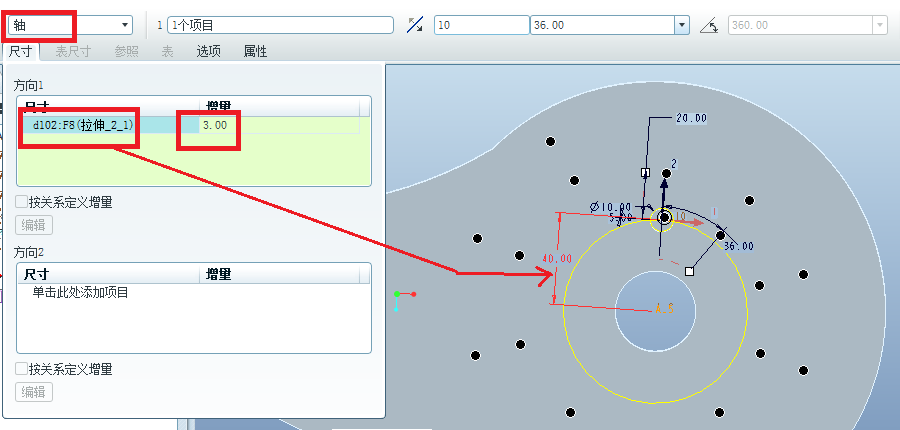

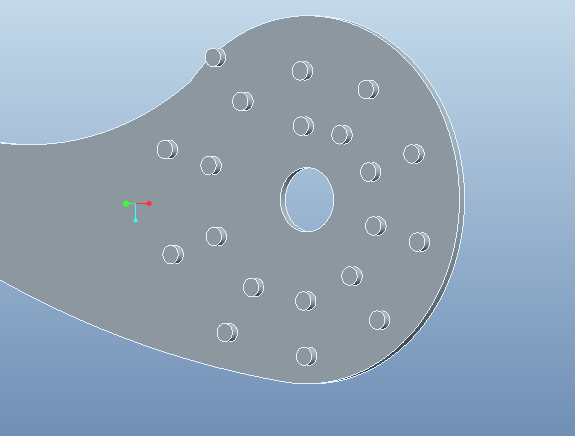

在上面的基础上,点击控制面板的【尺寸】,点击单击此处添加项目,在方向1添加如下尺寸,增量为3,这意味着阵列对象将以轴为圆心,半径在40的基础上,以3为增量不断增加。


点击勾号,完成。


3.在阵列的同时,改变阵列对象的尺寸。

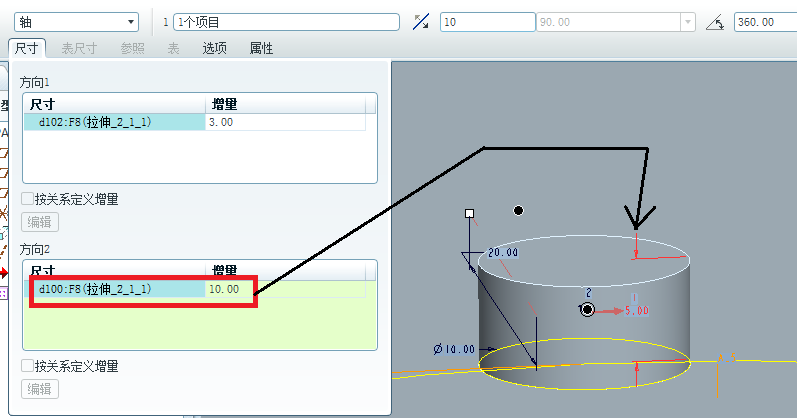

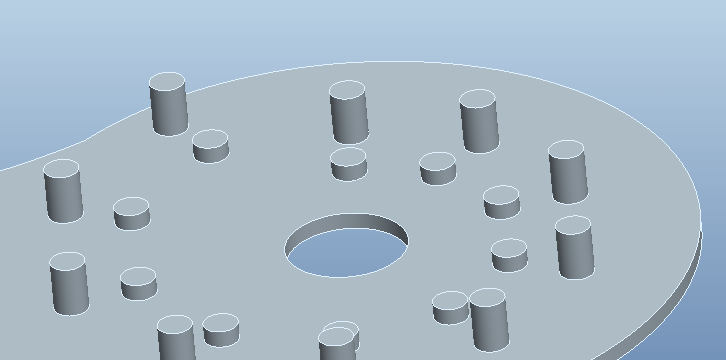

1)在2的基础上,在【尺寸】选项卡的方向2添加阵列对象的高度尺寸,那么阵列对象的高度会在原来的基础上,以10为增量不断变高,如下图。点击勾号完成。

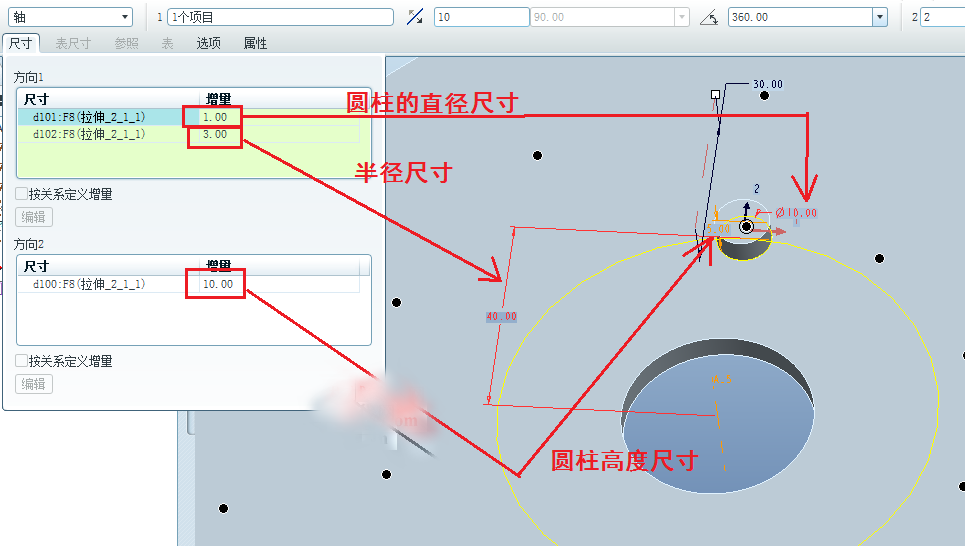

2)增加圆柱的直径。如下图。

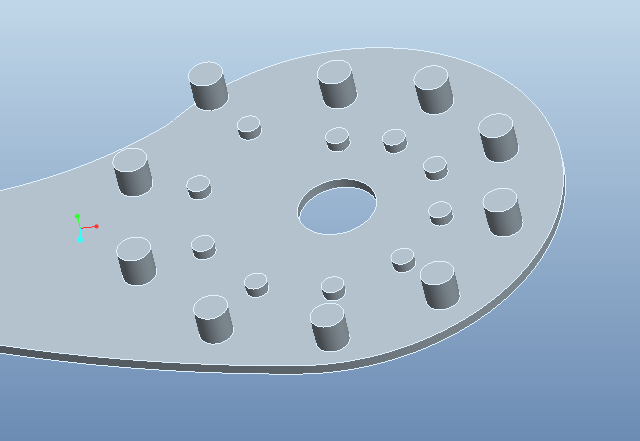

1))

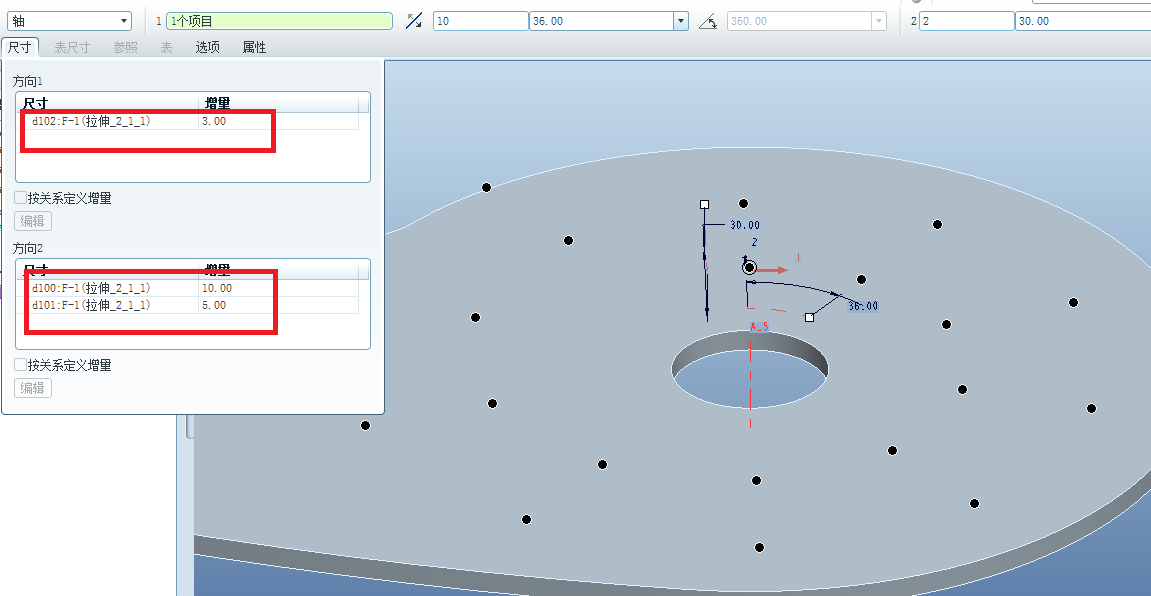

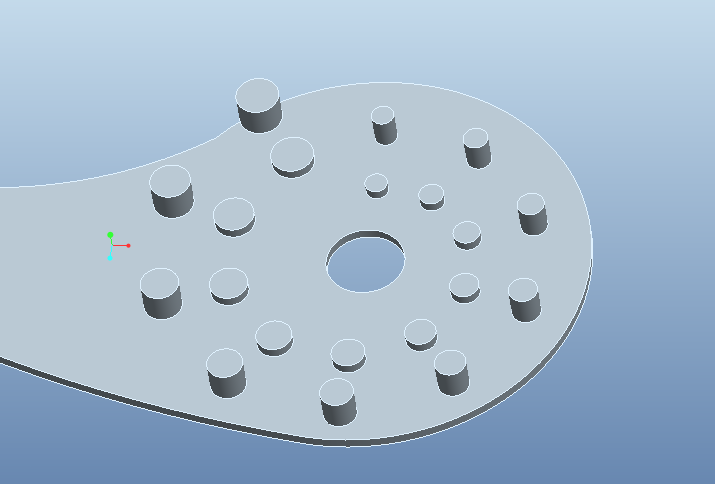

2))若按下图设置,结果如下,体会二者之间的差别。
