Proe绘图实例教程,教你proe怎么使用绘制弯曲的圆管

在机械设计制造中,图纸的重要意义是毋庸置疑的,我们需要绘制各种零件示意图,钣金加工件图纸,而proe绘制可以实现制造效果,加工指导意义非凡。下面品索就为大家分享Proe绘图实例教程,教你proe怎么使用绘制弯曲的圆管,一个弯曲的圆管让你认识到proe软件的功能优势及意义。

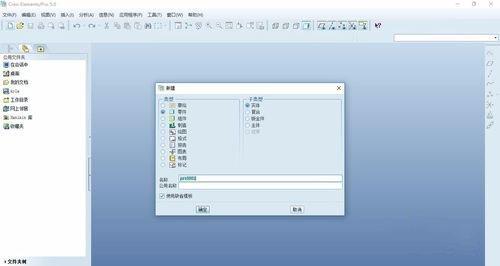

第一步:打开软件,新建实体零件

首先,双击或者右键打开我们的proe软件,这里以5.0版本为例,其他的版本的软件都能和使用该教程,新建一个零件,子类型为实体,使用缺省模块。


第二步:绘制曲线和截面

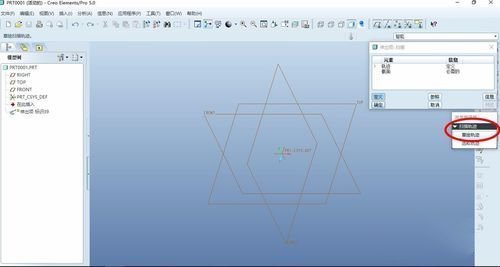

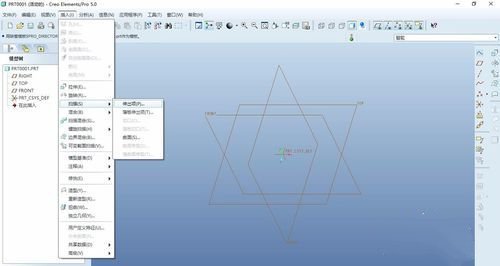

依次点击菜单栏中的工具--扫描--伸出项,弹出一个对话框,分别有两个选项,意思是需要我们绘制一条曲线和一个截面,由于我们没有现有的线条,所以要绘制线条。


第三步:草图绘制

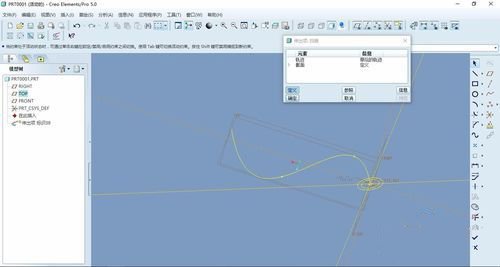

点击草图绘制轨迹,选取一个top平面,以这个平面为草图平面,然后点击曲线,任意的绘制一条曲线,完成后点击打勾的图标。


第四步:绘制圆环

然后就会自动转到绘制截面的界面,然后我们在曲线的端点上绘制两个圆,即一个圆环,完成后就可以打勾退出了。


第五步:预览效果

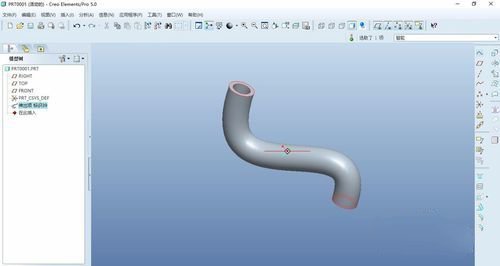

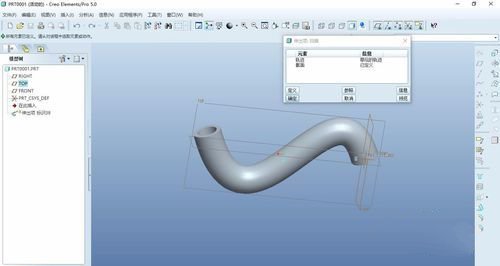

完成后我们点击伸出项扫面的对话框中的预览,查看是否符合我们的预期,如果没有问题,就可以点击确定,如下图所示。

第六步:保存退出

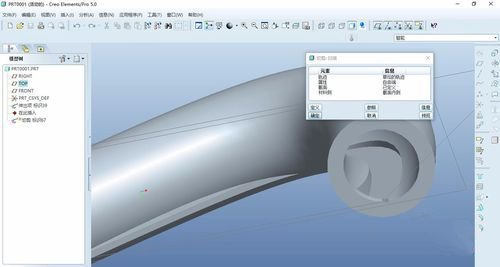

完成后就可以退出保存了,当然,扫描中有许多的功能,也能进行切除的,如下图所示。
