Proe/Creo实例基础操作教程,教你如何绘制一端封闭的曲面

功能强大的参数化建模软件,Proe/Creo肯定是存在不少技巧和方法的,光是工具命令的使用就需要你花费不少功夫和精力,越是基础的内容更应该要认真对待,这样在后期的结构设计当中才会不慌乱。下面品索教育为大家带来Proe/Creo实例基础操作教程,教你如何绘制一端封闭的曲面。

Creo是美国PTC公司于2010年10月推出CAD设计软件包,随着Creo的推广和普及,越来越多的人开始使用Creo软件。本文介绍了Creo绘制一端封闭的曲面的方法。

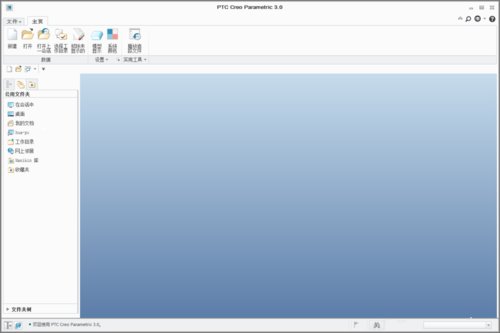

第一步:安装打开软件

下载并安装Creo软件,双击打开Creo软件;

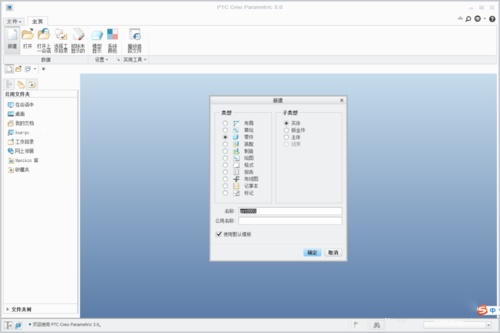

第二步:新建零件

在Creo软件的创建窗口中新建一个零件;

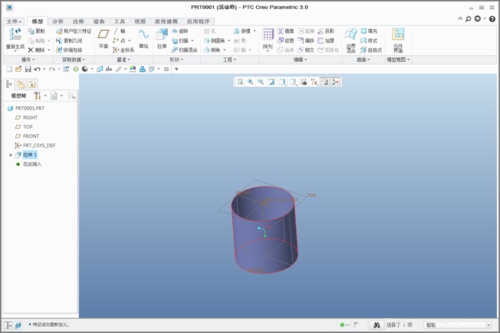

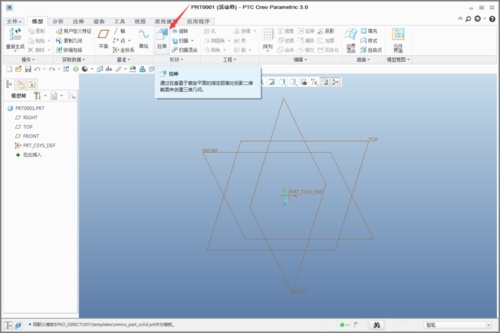

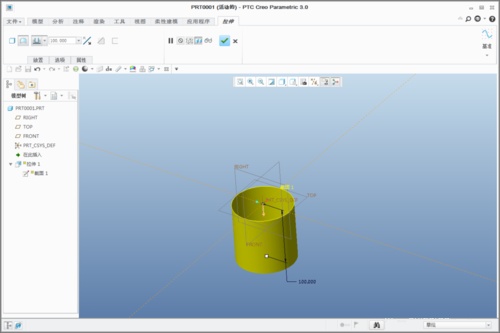

第三步:拉伸不封闭的曲面

按图所示通过拉伸曲面功能,拉伸一个不封闭的曲面;

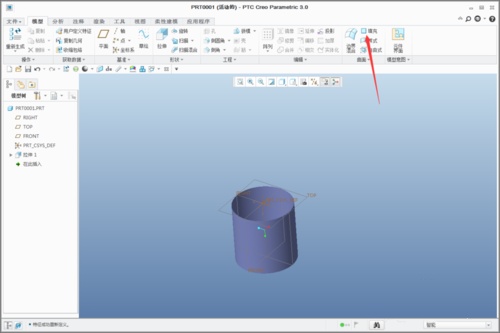

第四步:使用填充

我们选择曲面功能区里的填充功能;

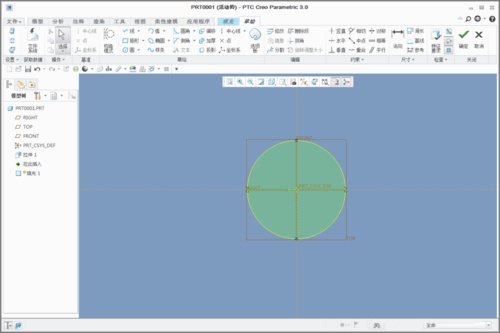

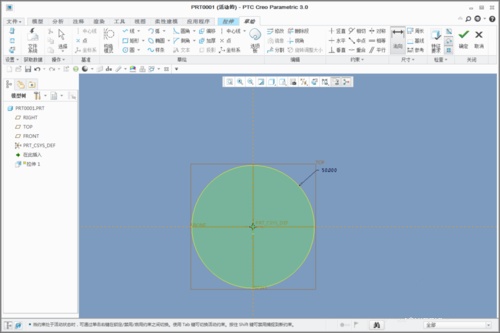

第五步:绘制草图

选择要封闭一端的平面,绘制草图;

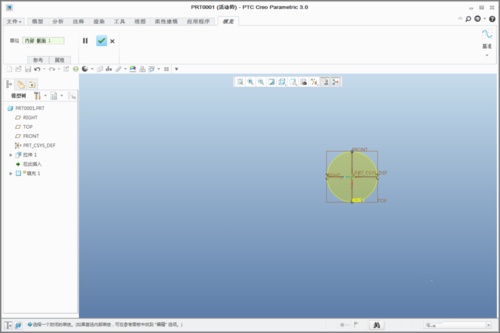

第六步:确认完成填充

草图绘制好后,确认并推出绘制界面,点击确认完成填充;

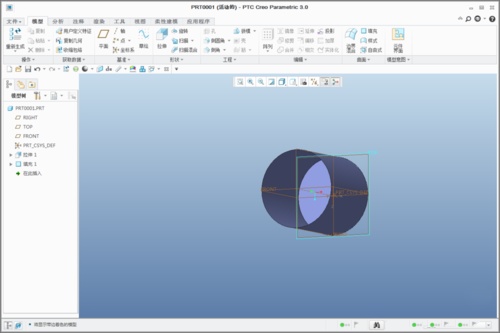

最后:封闭曲面完成

最后我们就得到了一端封闭的曲面。
