Proe/Creo绘制简单水杯图文教程,教你如何使用扫描伸出项拔模

水杯这样一款产品是我们日常生活中使用相当频繁的产品,作为一款常用生活用品,只要喝水就需要使用到它,那么你会使用设计软件把它表现出来么?比如说使用Proe/Creo软件,无疑是需要不少工具命令的,比如说拔模。下面品索为大家分享Proe/Creo绘制简单水杯图文教程,教你如何使用扫描伸出项拔模。

proe属于一个三维软件,应用领域非常广泛。可以进行产品设计、运动仿真、分析、模具设计、逆向工程等。可以进行汽车内饰的设计与开发。

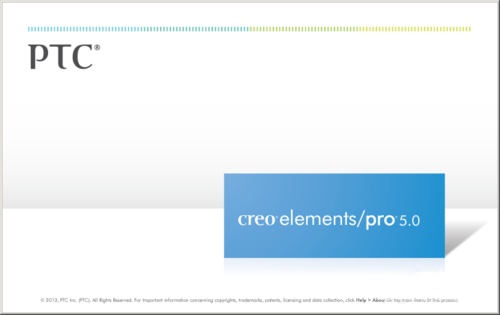

第一步:打开proe5.0软件

如果你还没有proe5.0软件,请自行下载。

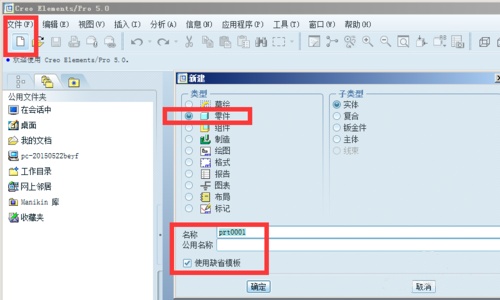

第二步:新建零件

新建一个零件,采用标准单位进行设计绘制。如图所示即可创建所需要的零件文件,并且将它保存至桌面。文件名称自己定义,但请不要使用中文!

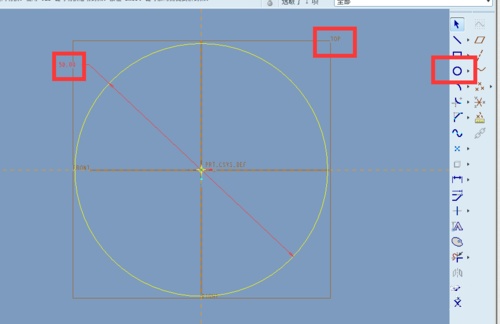

第三步:绘制圆形

选择草绘命令进行绘制。首先绘制一个圆形,半径为50mm。这里的数值都只是假设,精度不高,因为只是一个范例主要是讲解方法咯。

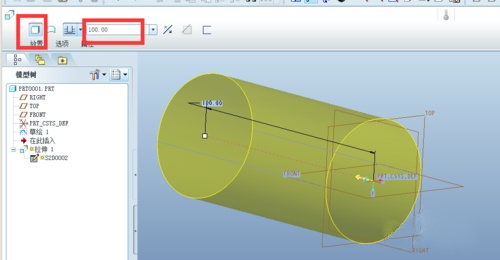

第四步:拉伸杯子主体

点击确认、然后点击拉伸命令进行拉伸出杯子的主体部分。告诉选择为100mm左右即可。具体效果请看图即可明白。

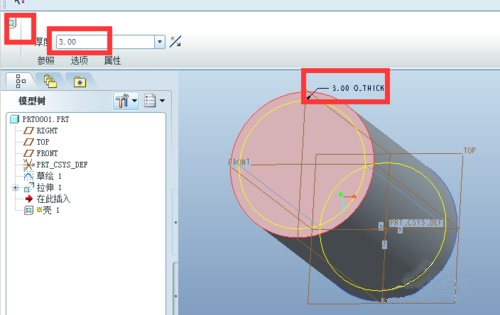

第五步:抽壳操作

选择抽壳命令、进行抽壳。做出了被子的主体。也就是说做出了装水的部分,这样就只剩下杯子的手柄没有完成 了。

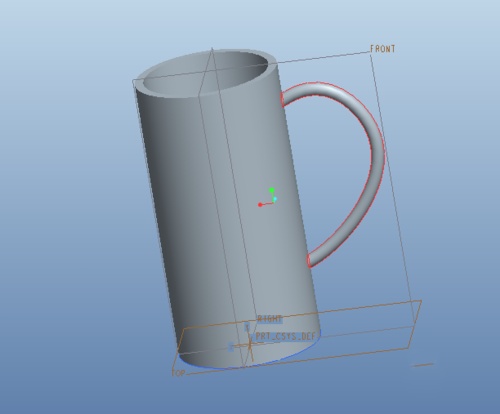

第六步:扫描杯子手柄

草绘出杯子手柄曲线,选择扫描伸出项。扫描出杯子的手柄。在这里杯子手柄的形状、大小自己定义即可,没有明确的规定。自己认为好看即可哦。
