Proe结构设计教程,教你装配好的零件如何重新装配方法

proe/Creo是非常出色的结构设计软件,作为与结构设计,模具设计打交道的设计师,相信你一定不会陌生,在设计当中我们无疑是需要与各种 零件打交道,不管是装配还是分开,在proe中都是非常容易实现。下面品索就为大家分享Proe结构设计教程,教你装配好的零件如何重新装配方法。

Creo是美国PTC公司于2010年10月推出CAD设计软件包,随着Creo的推广和普及,越来越多的人开始使用Creo软件。本文介绍了Creo将装配好 的零件重新装配的方法。

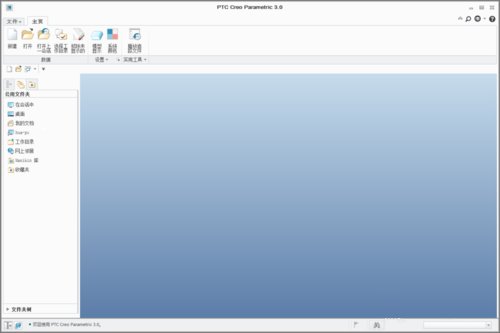

第一步:安装打开软件

下载并安装Creo软件,双击打开Creo软件;

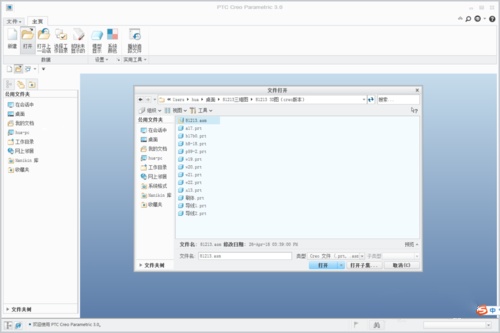

第二步:打开装配体

在Creo软件的创建窗口中打开一个装配体(仅做参考);

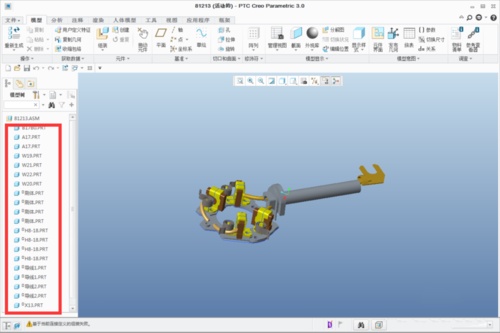

第三步:查看零件

在打开的装配体中,我们可以在左侧看到我们已经装配好的零件;

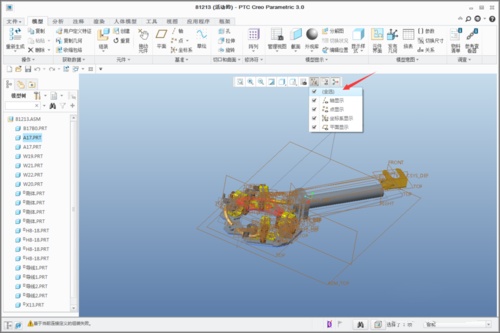

第四步:关闭相关设置

为了之后显示更简洁,我们先将基准平面、基准轴等关掉;

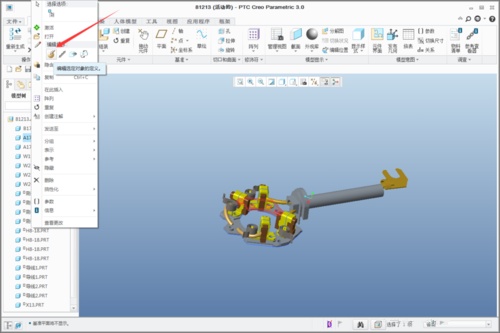

第五步:自定义编辑

然后我们在左边的模型树中选择要重新装配的零件,点击鼠标右键选择编辑定义;

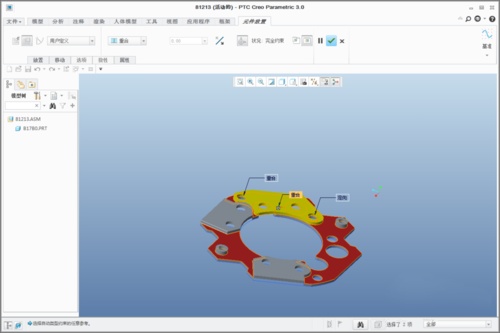

第六步:重新选择配合关系

在重新进入到装配界面后,我们可以重新选择配合关系;

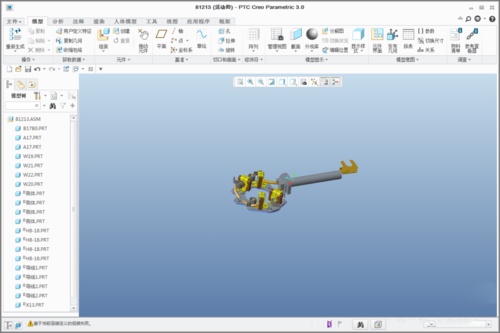

第七步:确定操作

点击确定即可得到重新装配好的装配体;
