钣金实例操作教程,教你Proe/Creo实体转换为钣金件的方法

2019-02-13  17278 分类:结构工程

钣金实例操作教程,教你Proe/Creo实体转换为钣金件的方法

在机械设计制作中,钣金件是工程师们打交道的物品,不管是图纸设计还是绘图操作,你都是需要相当熟练。而Proe/Creo软件在钣金设计中有着巨大的优势,也深受广大钣金设计师的喜爱。下面品索教育为大家分享钣金实例操作教程,教你Proe/Creo实体转换为钣金件的方法。

Creo4.0如何将实体转换为钣金件图文教程

第一步:新建实体零件

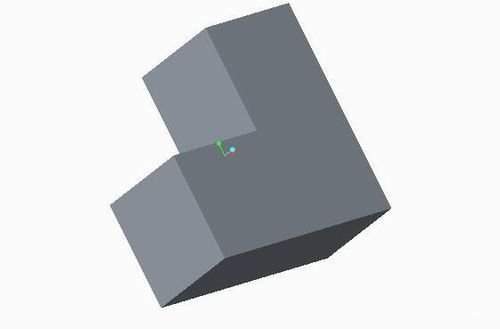

新建零件,拉伸出一个实体零件


第二步:选择转换为钣金件

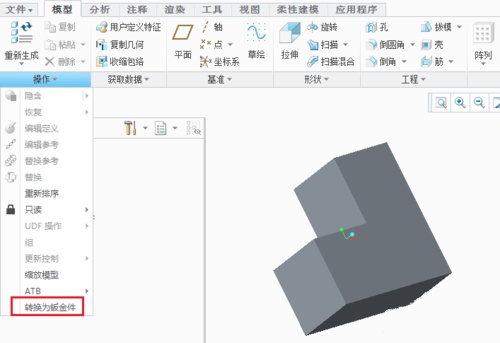

点击“操作”下拉三角,选择“转换为钣金件”,进入实体第一壁转换操控版


第三步:选择转换方式

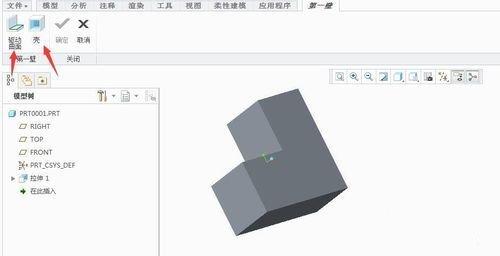

选择以何种方式转换:1、驱动曲面;2壳


第四步:设置钣金厚度

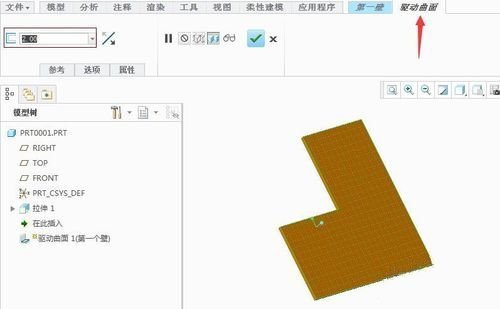

当选择驱动曲面时,选择上表面为驱动曲面,设置钣金的厚度值为2.0mm,转换效果如图


第五步:排除曲面

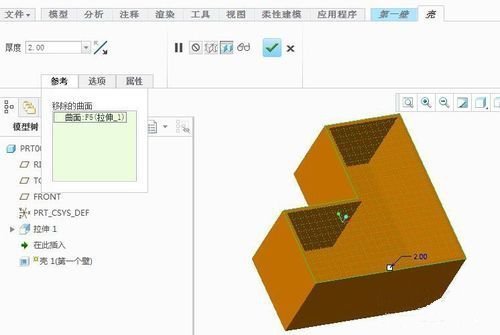

当选择壳方式时,选择上表面为排除的曲面(排除是为了效果直观,也可以不排除),设置钣金的厚度值为2.0mm,转换效果如图

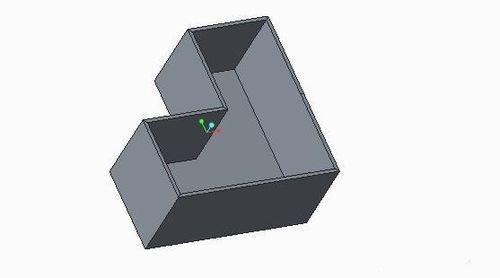

最终转换效果:

完成转换


以上就是品索为大家分享的Proe/Creo实体转换为钣金件的方法,怎么样,你学会了么?
