Proe/Creo产品建模技巧,教你Proe产品建模如何做渐消面

产品建模无疑是需要技巧和方法的操作,无论是犀牛产品建模还是应用Proe/Creo进行产品建模,其中有不少难点和重点都在曲面处理上,对于新人来说需要仔细把握和学习其中的技巧和方法。下面品索为大家分享Proe/Creo产品建模技巧,教你Proe产品建模如何做渐消面。

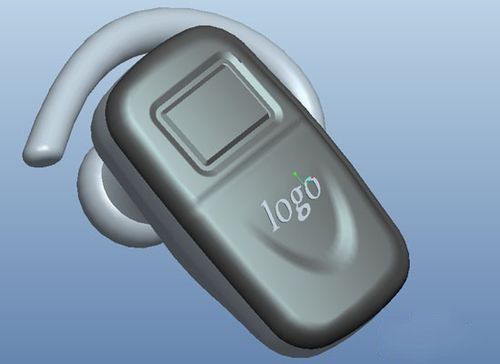

在做产品外观设计,为了产品外形表面丰富,或考虑让产品握感更舒适;而又要让产品整体感前,外观圆润;常常会用到渐消面的处理,来让面过度的更顺畅柔和。下面我们通过一款蓝牙耳机的模型来和大家分享间隙面的处理过程。

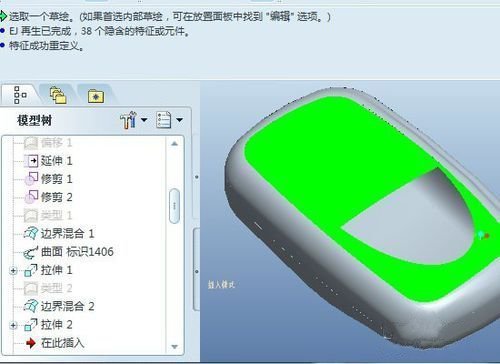

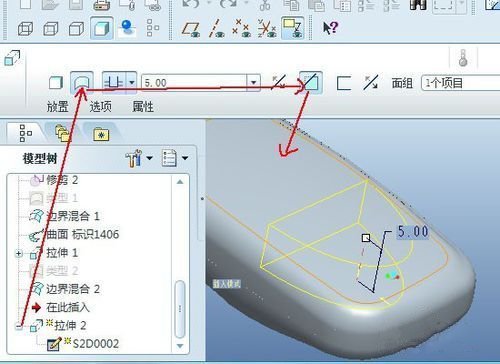

剪切掉要做渐消面区域

在原有主题上剪切掉要做渐消面的区域,这里可以用投影曲线再做剪切,或直接用拉伸曲线剪切。(我这里直接用拉伸曲面剪切)

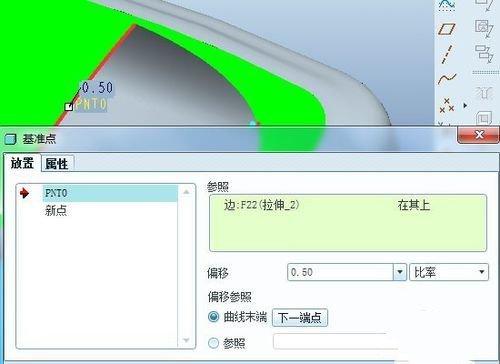

做基准参考点

在要补面的线上取中点做一个参考点,这里是为了方便下一步做补面的参照用。

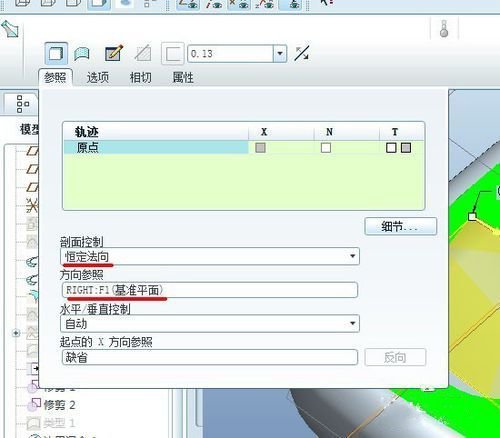

补下凹的大面

用可变截面扫描工具做下凹的大曲面,扫描参照选择横定法线,垂直于Right面;然后草绘扫描线,烧苗线需用垂直于原有曲面,这样处理补面衔接质量才会高。

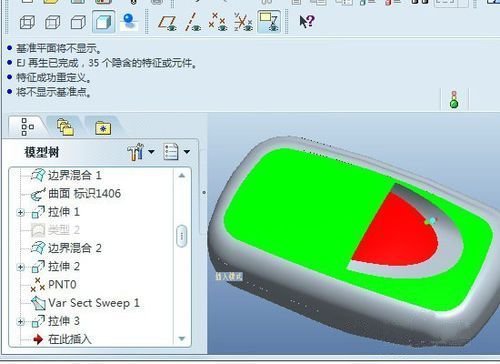

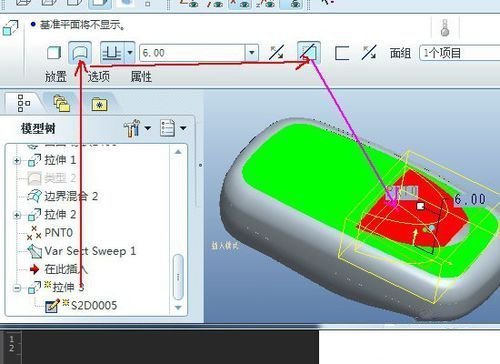

剪切掉多余的补面

用第一步的曲线做内偏移,同样用拉伸曲面命令剪切掉多余的面。

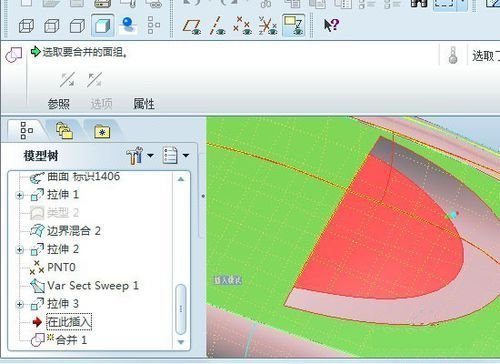

把补面和主体曲面合并

按Ctrl键选择剪切后的补面和主体面,用合并工具把补面与主体合并为一体。

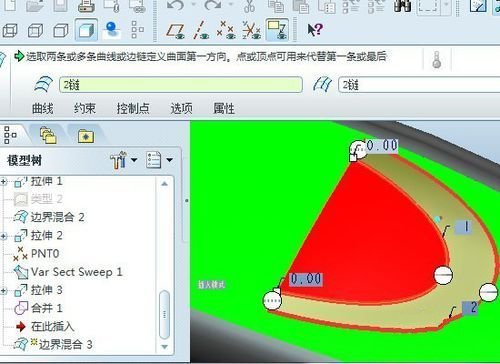

补过度面

用边界混合命令分别点选4边,边缘关系选择相切(这样曲面的质量会好一些)。


整体产品合并

用合并工具把过度面和主体也合并为一起。

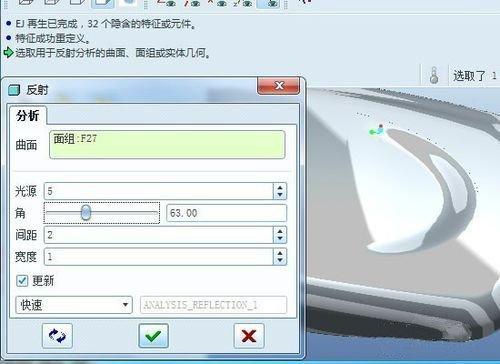

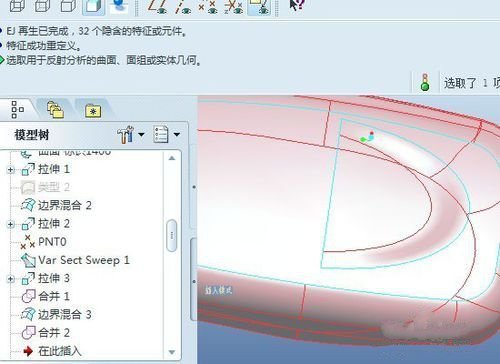

分析看下曲面的连续性质量

要达到了G1连续,曲面才算过度流畅,这样生产出来的面肉眼才不会看到有明显的过度先。
