Proe/Creo钣金实战技巧,教你创建平面类型第一钣金壁

钣金壁是钣金零件的基础,其他的钣金的特征像是冲孔,折弯,都是在建立班金壁的基础上进行创建的,因而钣金壁是钣金最重要的部分,用户创建第一个钣金壁的特征,称为第一个钣金壁,第一钣金壁可以通过拉伸进行创建,也可以通过平面进行创建。下面品索教育为大家介绍proe/cero以平面的方式创建第一钣金壁。

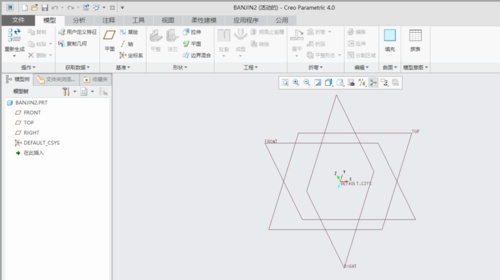

第一步:打开软件,创建模型文件

打开creo软件,创建一个钣金模型文件。

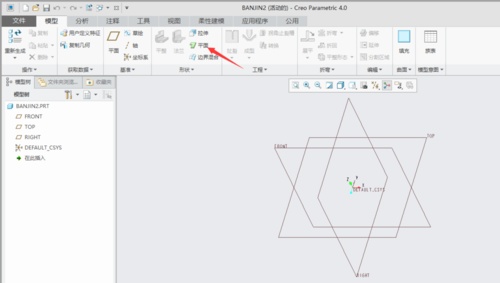

第二步:单击平面按钮

单击“模型”功能选项卡“形状”区域中的“平面”按钮。

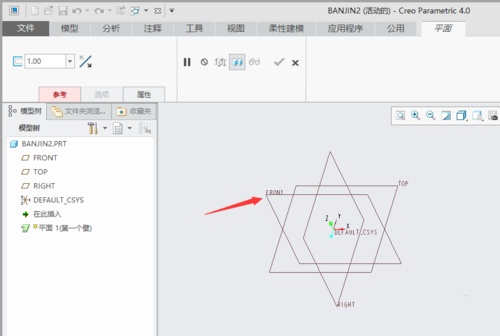

第三步:选择草绘平面

选择“FRONT”基准面为草绘平面(草绘参考不用设置,系统自动选择草绘参考)。

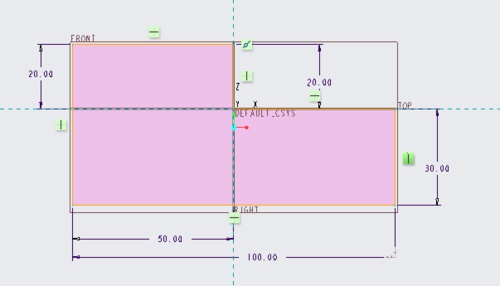

第四步:草绘截图

草绘如下图截面。

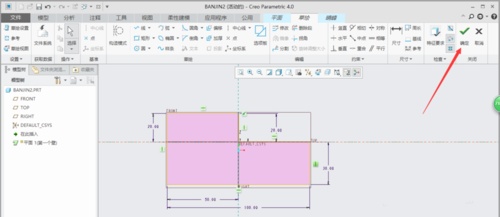

第五步:点击确定

单击草绘工具栏中的”确定“按钮。

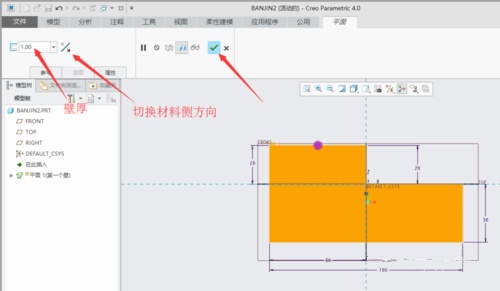

第六步:定义壁厚

定义壁厚(比如:1),定义材料侧方向,然后单击”平面“操控板中的“确定”按钮。


第七步:删除

删除

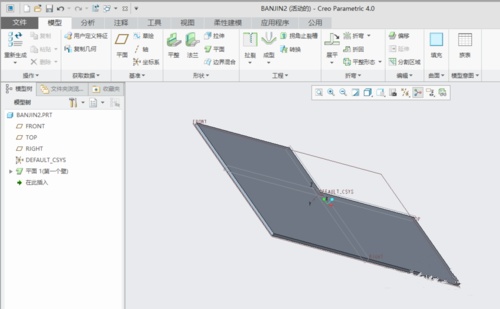

经过以上操作完成拉伸类型第一钣金壁。结果如下图:
