Proe/Creo实战技巧,教你滑动槽约束的安装问题解决方案

Proe/Creo的装配中,在滑动槽安装中的旋转和选择面的问题讲解,在proe中滑块的定义:仅有一个沿轴向的平移自由度,实际上就是与轴平行的平移运动,使用“轴对齐”和”旋转“两个约束限制其余5个自由度。装配时,选平面连接约束就可以,然后选translation axis 1对另外一个方向的平面进行约束,当前位置值转换为0,再生,即可。

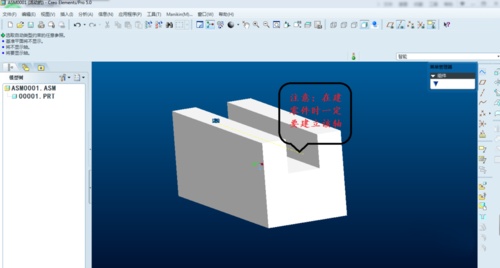

第一步:新建零件

首先新建两个零件,注意其建立的轴一定要一致,在尺寸上保持一致

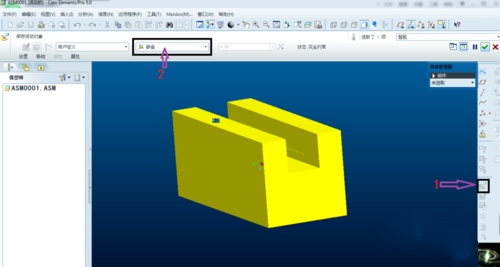

第二步:新建装配体

新建装配体,将带槽的第一个零件添加到里面作为基板,选择缺省。

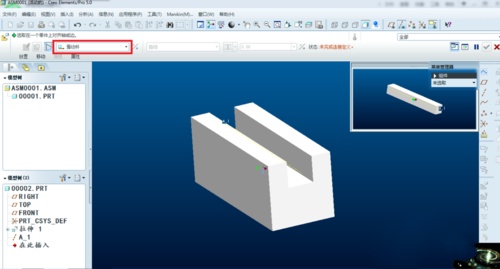

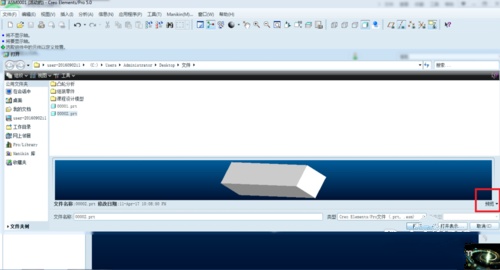

第二步:添加零件

添加第二个零件,选择滑动杆。

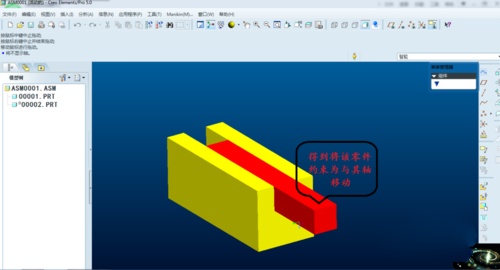

第三步:添加约束

添加第一个约束,轴对其。选择第二个约束面对其。


第四步:确定完成

最后确定完成,在右上角打钩。
