犀牛软件是一款产品设计专业里必须学习的一款软件,大神们可是玩的很溜的一款软件哦,尤其是建模方面,新手和高手在建模方面可是差距很大哦。很多新手设计师要不不懂怎么建模要不就是建出来的模型很差,根本不能看看,其实这都是软件熟练度以及经验欠缺的问题所在。前面品索教育都是分享的rhino初级教程,基础教程,而现在要分享一个rhino高级教程,也是一个比较详细图文教程。

rhino能轻易整合3ds max 与softimage的模型功能部分,对要求精细、弹性与复杂的3d nurbs模型,有点石成金的效能,下面是品索教育整理的关于rhino高级教程的实例建模,这个实例是关于剃须刀的建模,也是一个比较详细的图文教程,认真看看,肯定会对你有帮助的!

1〉画好轮廓线

犀牛剃须刀实例建模图文教程

2〉双轨放样,注意黑色线的底部是被打断的,轮廓线不要删除,一会儿还要用

犀牛剃须刀实例建模图文教程

3〉然后重建面,uv线的数量依据自己需要而定

犀牛剃须刀实例建模图文教程

4〉开启控制点,调节上半部分的形状,2d缩放

犀牛剃须刀实例建模图文教程

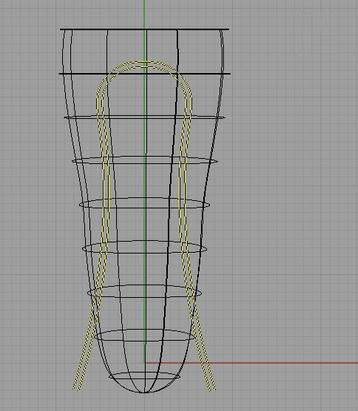

5〉在前视图画两条曲线,并且拉伸为曲面,修剪机身

犀牛剃须刀实例建模图文教程

6〉分别拼接曲面,完成如图

犀牛剃须刀实例建模图文教程

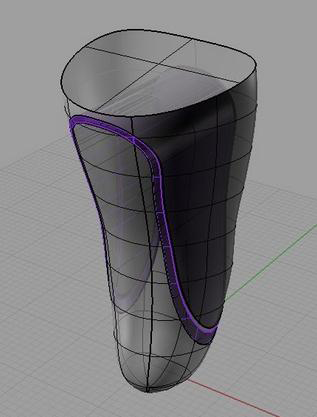

7〉然后给切割部位倒角,幅度控制小一些,类似于分模线

犀牛剃须刀实例建模图文教程

8〉然后再机身上部再画一个剪切面

犀牛剃须刀实例建模图文教程

9〉修剪机身,完成如图

犀牛剃须刀实例建模图文教程

10〉开启被隐藏的机身上部轮廓线,并且向内偏移3个单位。注:我用的是小场景的厘米单位

犀牛剃须刀实例建模图文教程

11〉将里面的那条轮廓线投影至机身顶部曲面

犀牛剃须刀实例建模图文教程

12〉执行剪切命令

犀牛剃须刀实例建模图文教程

13〉将剪切出来的曲面向上偏移2.5个单位,并且用2d缩放略微扩大一些

犀牛剃须刀实例建模图文教程

14〉用loft命令或者双轨扫描,使上部的曲面连接至机身

犀牛剃须刀实例建模图文教程

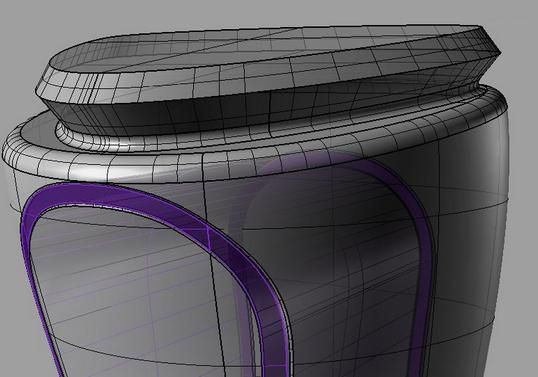

15〉封闭这个曲面,并且给下边缘倒角

犀牛剃须刀实例建模图文教程

16〉参考step13的做法,在偏移一个曲面,或者在step15时复制保存一个同样的曲面也可,向上2.5单位

犀牛剃须刀实例建模图文教程

17〉还是用loft或者双轨扫描,闭合曲面

犀牛剃须刀实例建模图文教程

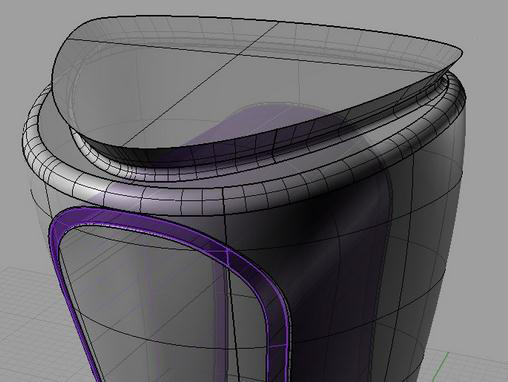

18〉给顶部这两个实体的接合边缘倒角,还是注意幅度,如图:

犀牛剃须刀实例建模图文教程

19〉提取最上端的边缘线,向内偏移1个单位,如果曲线和面存在角度的话就再使用一次投影

犀牛剃须刀实例建模图文教程

20〉将这条曲线上下便宜两次,还是1单位

犀牛剃须刀实例建模图文教程

21〉再次使用loft或者双轨扫描,以及加盖命令使其转换为实体,然后备份保存一个,另一个用于布尔运算

犀牛剃须刀实例建模图文教程

22〉使用布尔运算减法,减出凹坑

犀牛剃须刀实例建模图文教程

23〉给边缘倒角,因为厚度是1单位,所以倒角时注意不要超过0.5

犀牛剃须刀实例建模图文教程

24〉开启隐藏的那个实体,然后在顶部视图画如下的辅助线

犀牛剃须刀实例建模图文教程

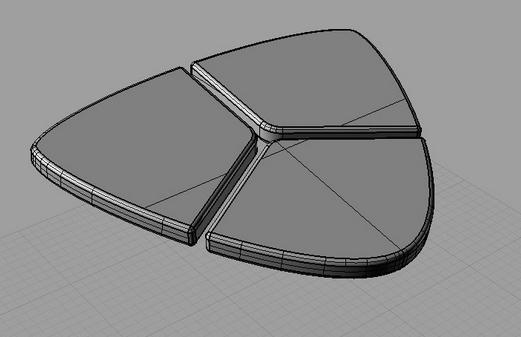

25〉修剪这个实体,并且倒角

犀牛剃须刀实例建模图文教程

26〉目前的大致样子如图

犀牛剃须刀实例建模图文教程

_baidu_page_break_tag_

27〉依然在顶部试图画好修建辅助线,并且投影至曲面

犀牛剃须刀实例建模图文教程

28〉修剪曲面,然后参考step13、14、15的做法,拷贝修剪好的曲面,分别向上下偏移

犀牛剃须刀实例建模图文教程

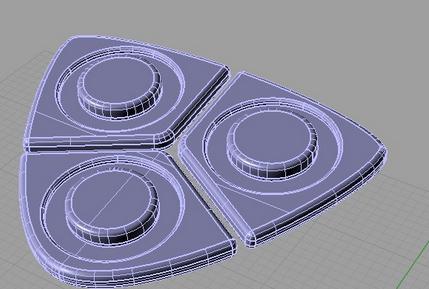

29〉还是用loft或者双轨扫描闭合曲面,并且倒角,做法和前述的一致

犀牛剃须刀实例建模图文教程

30〉开始刚才拷贝隐藏的剩余修剪面,制作刀壳-先将两边用loft或双轨扫描闭合,然后在顶面使用混接曲面命令,注意内侧的高度要略高于外侧的

犀牛剃须刀实例建模图文教程

31〉现在大致如下图

犀牛剃须刀实例建模图文教程

32〉现在来做机身的一些修饰,相信大家已经很熟悉了,类似渐消面的做法,先画好辅助线,在右视图,并且修剪机身

犀牛剃须刀实例建模图文教程

33〉然后2d缩放,接着混接曲面

犀牛剃须刀实例建模图文教程

34〉同样的步骤,辅助线修剪

犀牛剃须刀实例建模图文教程

35〉2d缩放,混接

犀牛剃须刀实例建模图文教程

36〉接下来制作开关,在机身正中来俩圆筒,大小大家自己把握

犀牛剃须刀实例建模图文教程

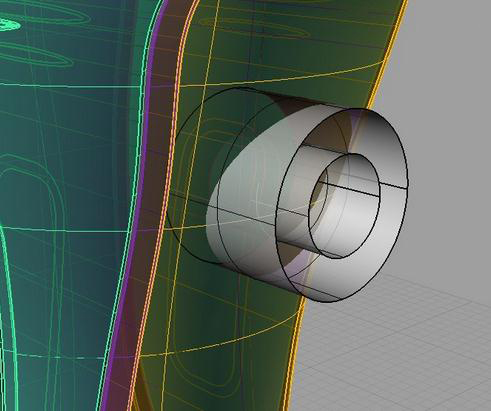

37〉修剪并且剪切成下图样子:

犀牛剃须刀实例建模图文教程

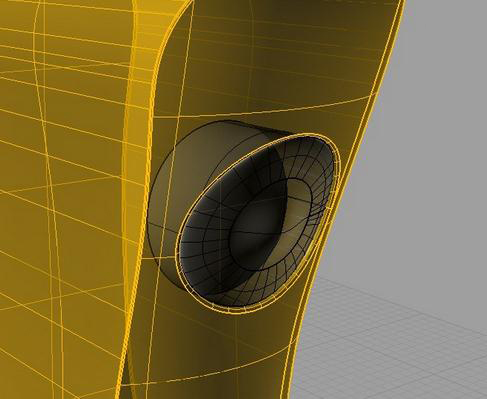

38〉然后在被删除的曲面部位,使用混接命令,制作出圆环;最后将中间的曲面缩回,并且重建面后开启控制点,拖拽至凸起状,然后拼接在一起

犀牛剃须刀实例建模图文教程

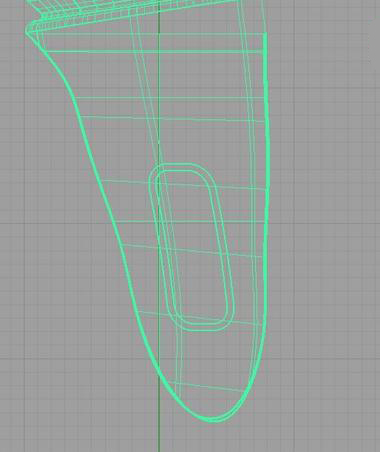

39〉指示灯的部位跟开关做法一样,只是轮廓线不同

犀牛剃须刀实例建模图文教程

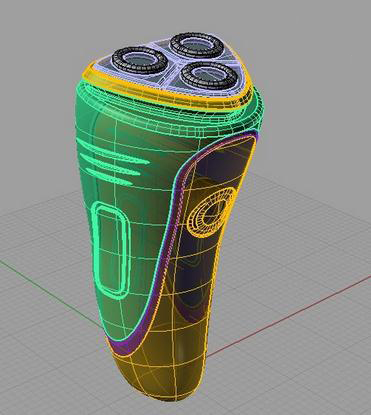

40〉做好以后本次教程就算结束了

犀牛剃须刀实例建模图文教程

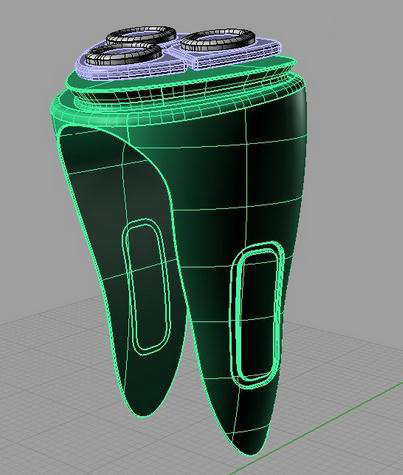

41〉这次懒得没有渲染,来张预览图吧,呵呵

犀牛剃须刀实例建模图文教程


看了品索教育整理的关于rhino高级教程的实例建模,是不是觉得很有用呢?喜欢的话,赶快分享哦!
