proe基础图文操作教程,creo可变截面扫描操作详解

proe/creo中内置有很多操作工具和命令,有不少常用的工具命令需要我们掌握好,其中就有可变截面扫描操作,可变截面扫描特征是一种在扫描过程中,截面的方向和形状由若干轨迹线所控制的特征。下面品索为大家分享proe基础图文操作教程,creo可变截面扫描操作详解。

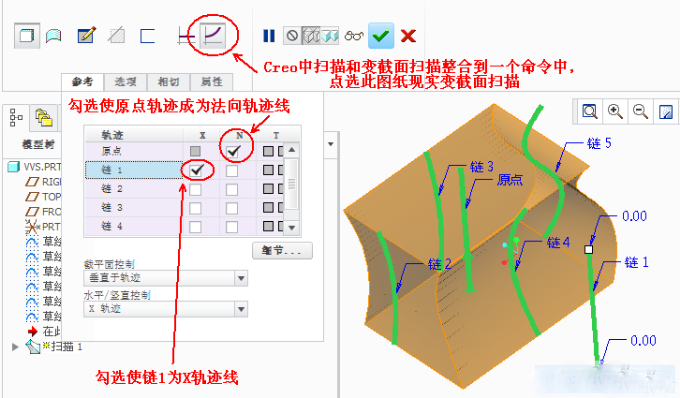

如下图,可变截面扫描特征一般要定义一条原点轨迹线、一条x轨迹线、多条一般轨迹线和一个截面。


轨迹线的作用原点轨迹——是截面经过的路线,即截面开始于原点轨迹的起点,终止于原点轨迹的点

X轨迹线——决定截面上坐标系的X轴方向: El一般轨迹线——用于控制截面的形状。另外,还需要定义一条法向轨迹线以控制特征截面的法向,法向轨迹线可以是原始轨迹线、x轨迹线或某条一般轨迹线。

截面方向控制垂直于轨迹:扫描过程中,特征截面始终垂直于某个轨迹,该轨迹可以是原始轨迹线、X轨迹线或某条一般轨迹线。

垂直于投影:扫描过程中,特征截面始终垂直于一条假想的曲线,该曲线是某个轨迹在指定平面上的投影曲线。

恒定法向:截面的法向与指定的参照方向保持平行。

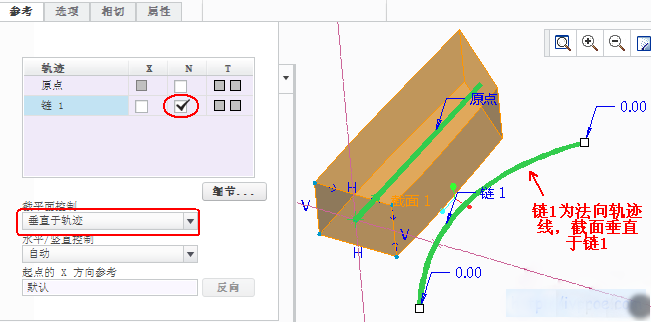

一、使用“垂直于轨迹”确定截面法向,如图:


垂直于轨迹确定截面法向

二、使用“垂直于投影”确定截面法向,如图:

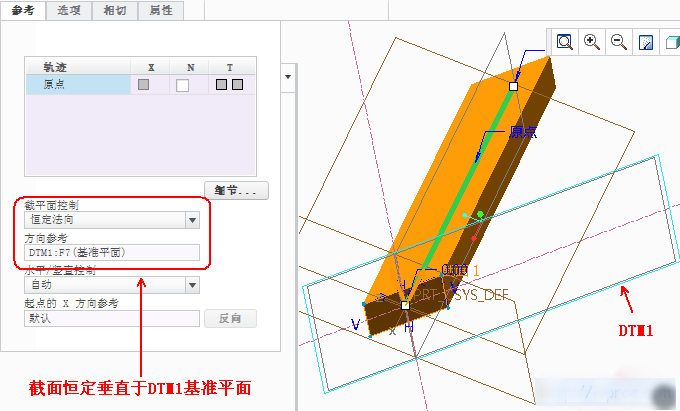

三、使用“恒定法向”确定截面法向,如图:

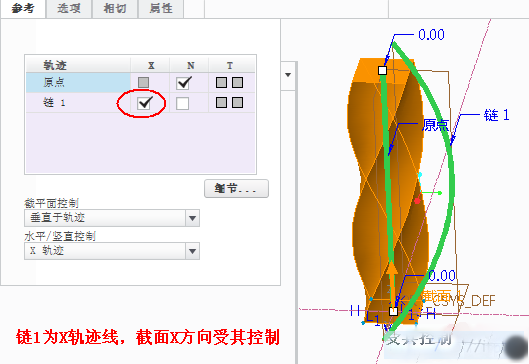

四、是X轨迹控制界面旋转,如图:
