Proe基础教程,教你Proe/Creo自带标准库调用方法

你知道么,标准库在proe/cero中可是非常好用,非常方便的,Proe/Creo自带标准库调用成功,可以直接使用,很大程度节省了结构设计师的时间,提高了工作效率。然而有不少proe新人卡壳在标准库的调用上,不明白不清楚如何调用标准库,下面品索就为大家分享Proe基础教程,教你Proe/Creo自带标准库调用方法。

Creo软件自带四种制式的标准库:英制、日制和米制。

Proe/Creo标准库调用方法:

第一步:打开配置文件,添加语句

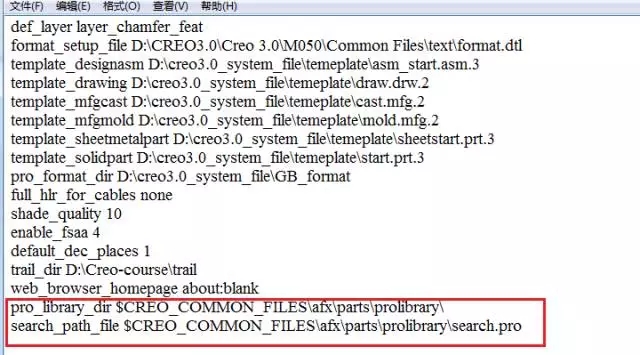

打开 config.pro 配置文件(一般在安装目录里的text文件夹下或者在proe的启动目录里面)并加入以下两个语句:
pro_library_dir $CREO_COMMON_FILESafxpartsprolibrary
search_path_file $CREO_COMMON_FILESafxpartsprolibrarysearch.pro


    第二步:重启软件

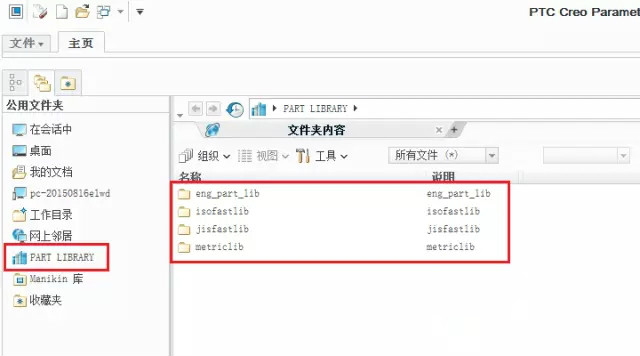

重启CREO3.0,我们可以在模型树的公用文件下发现“PART LIBRARY,点开就看见四个标准件库了。


第三步:打开标准件

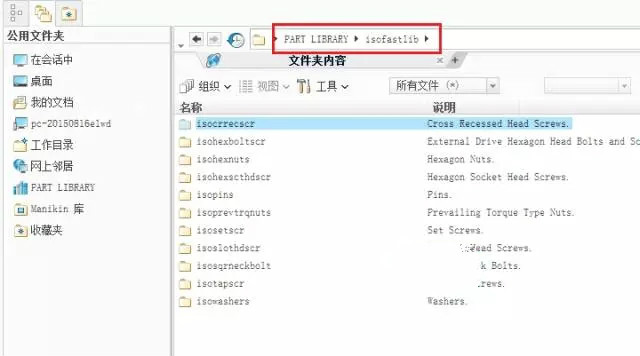

任意打开其中的一个标准件,如下图

第四步:打开操作

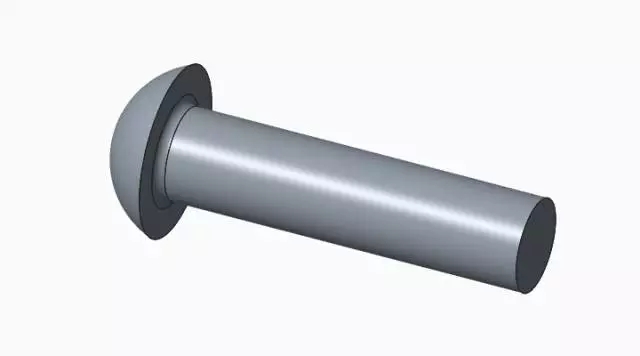

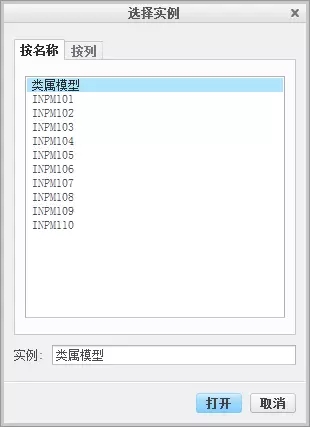

打开其中一个
