cero基础操作图文教程,实例教你cero选取操作方法及技巧

cero软件在结构设计,模具设计当中,无疑是需要很多操作的,比如我们常常需要使用到的选取操作,选取模型,曲线,零件,等等这些都是需要经常操作以实现设计项目的,那么如何快速有效的进行选取操作呢,不妨看看下面这篇cero基础操作图文教程,我们通过实例教你cero选取操作方法及技巧。

在Creo3.0设计造型过程中,用户需要选取几何图形,然后才能对其进行各种操作。对于比较复杂的图形,Creo为我们提供了多种选取方式,其中点选方式是使用率最高的一种选取方式。

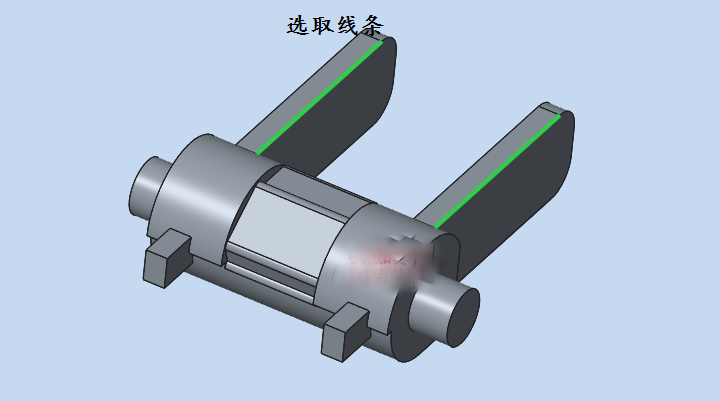

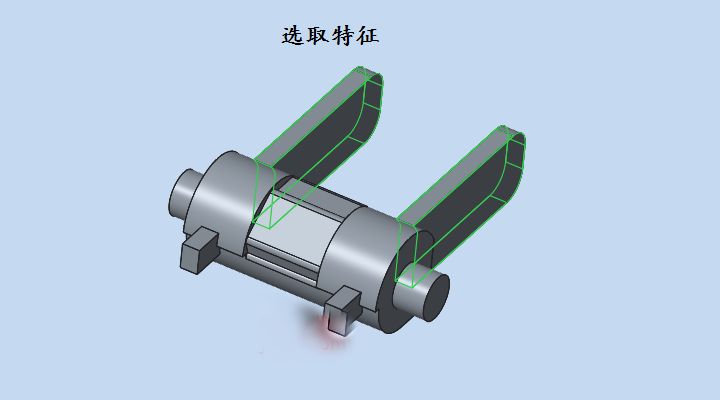

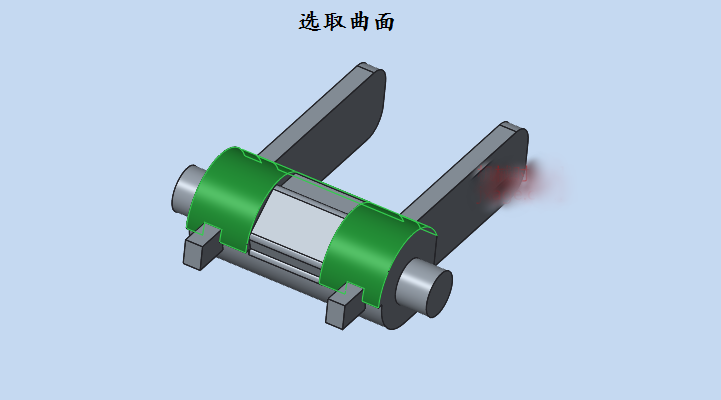

当鼠标箭头接近需要选取的三维几何对象时,系统即可加亮显示该图元。单击鼠标左键即可确认选取加亮的图元对象,不同的实体类型的选取如下图所示。


用户可以按住键盘的Ctrl键进行多图元的选取。为了提高图元的选取效率,可先选取一个起始对象再按住Shift键选取结束对象,系统即可选取起始对象至结束对象之间的所有相邻的几何,这就是链选取。


在Creo软件中系统默认开启加亮模式,当鼠标靠近几何对象即可以其他颜色的线条或面突出显示该图元。如果用户需要取消改功能模式,可以点击【文件】-【选项】-【选择】,取消勾选“启用预选突出显示”选项,从而取消系统的加亮显示模式。



在零件造型过程中常需要选取几何对象上的点、边、面和特征等作为新命令工具的部分参考,系统提供了类似于过滤器的选取工具以方便选取。该过滤器位于图形窗口的右下角,如下图。

智能:系统自动进行图元的选取过滤,其会优先选取实体和曲面特征。

特征:系统只选取实体特征、曲面特征以及基准特征。

几何:系统只选取曲面、边线、点以及实体表面。

基准:系统只选取基准特征,包括基准平面、轴、曲线、坐标系和基准点。

面组:系统只选取曲面组。

注释:系统只选取图形特征的各种注释。

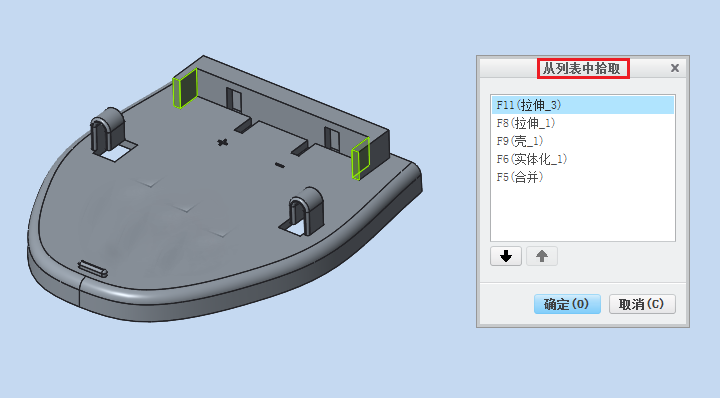

对于形状复杂的三维对象,一般很难选取到需要使用的面对象。系统提供了过滤式的列表选取对象,让用户能够在列表中逐个筛选几何对象。
