proe实例图文教程,proe蝶形弹簧创建方法与技巧

proe软件是一款非常出色的设计软件,在产品结构设计,工程图绘制,机械设计方面有着独到的优势,proe内置有很多实用的工具命令,proe实战设计培训专家-品索设计建议大家通过实例结合学习软件工具和命令,相信可以达到事半功倍的效果,这里为大家分享一篇proe实例图文教程,教你proe蝶形弹簧创建方法与技巧。

我们可以通过方程创建基准曲线作为轨迹线,然后使用扫描伸出项创建一个平面涡卷弹簧或者蝶形弹簧。

步骤如下:

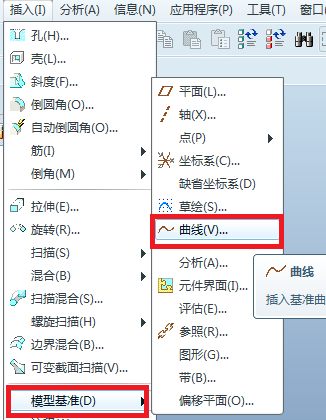

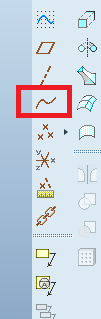

1)新建一个零件文件,点击【插入】——【基准曲线】或者在工具栏点击

2)出现曲线选项菜单管理器,选择【从方程】并点击确定。如图。

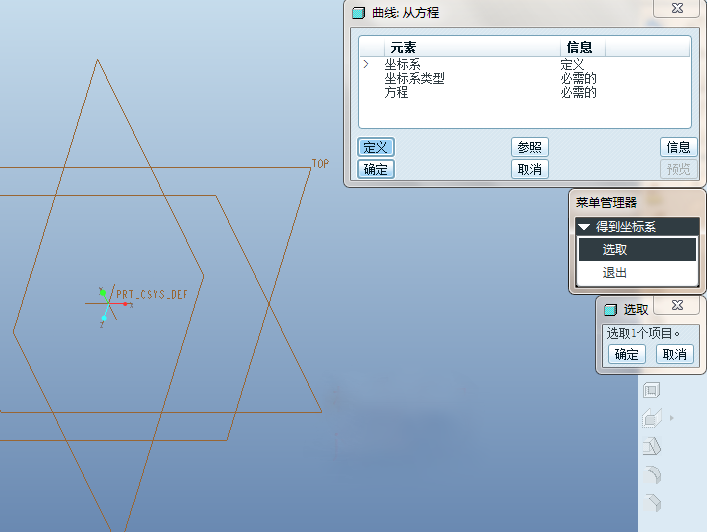

3)出现【从方程】对话框,我们需要选择一个坐标系,点击模型树中的坐标系,此时出现如下对话框。

我们需要定义坐标系的类型,这里选择圆柱。

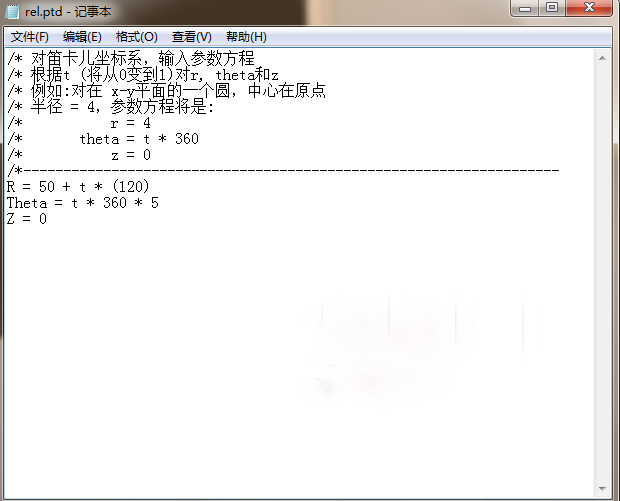

4)接下来出现记事本窗口,我们在这个窗口输入定义螺旋曲线的方程,输入内容如下:


R = 50 + t * (120)
Theta = t * 360 * 5
Z = 0




输入完成后点击保存并关闭记事本窗口。

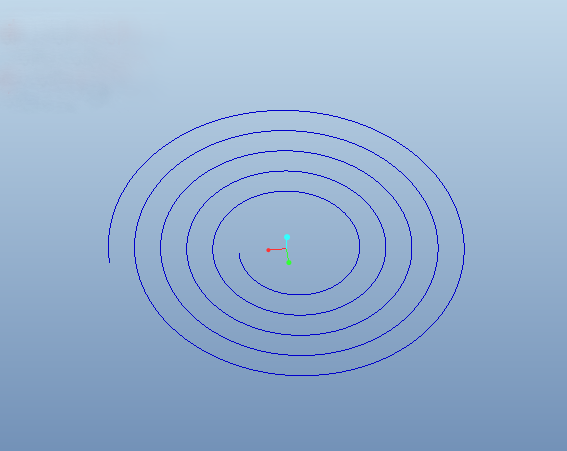

5)点击确定,这时我们就可以看见我们创建的螺旋曲线了。如图。

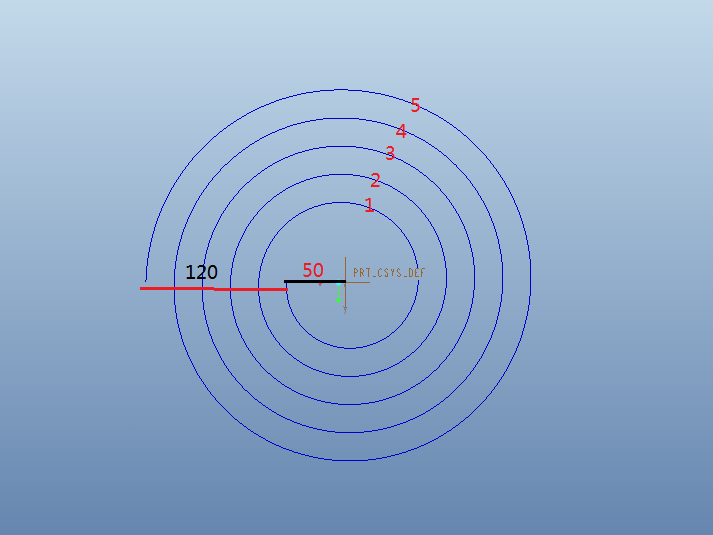

这个图片能够帮助你更好的了解上面方程的意思。



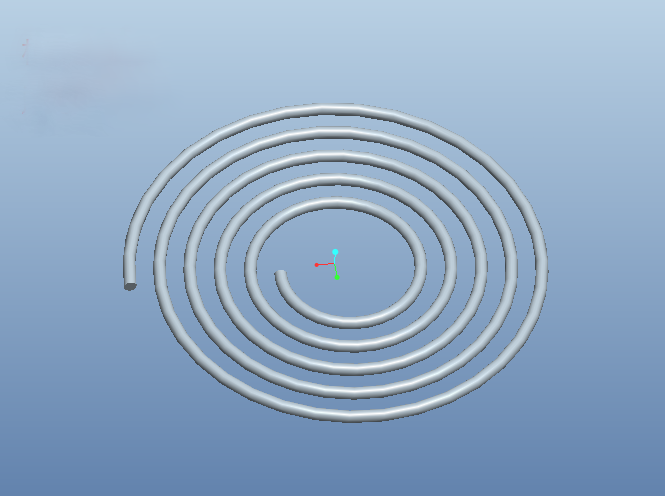

6)使用扫描特征完成蝶形弹簧的创建。点击【插入】——【扫描】——【伸出项】。

7)完成。
