CAD基础技巧揭晓,设计师分享AutoCAD出图比例问题详解
AutoCAD是一款非常好用的工程制图软件,绝大部分设计师想要工程图出图都会想到cad,关于工程图制作有很多技巧和方法,同时涉及到很多参数和数据,这些都需要设计师去学习和把握,下面品索就为大家分享一篇cad出图技巧,以为设计师的分享,关于AutoCAD出图比例问题详解。


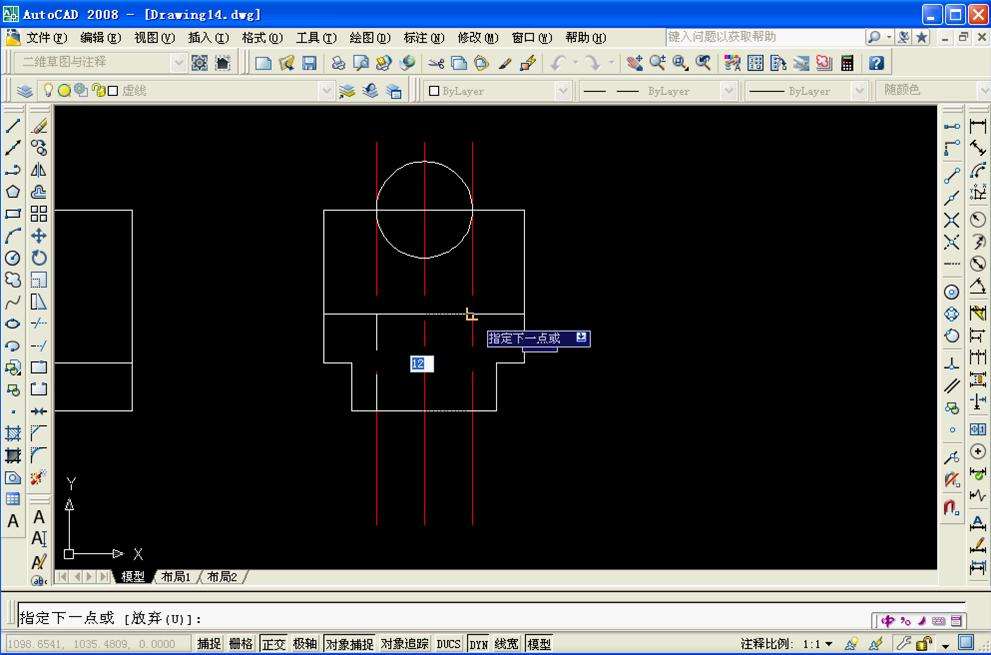

我们需要解决如下几个问题:
  1、控制文字大小:在任何情况下想得到多大的字就得到多大的字。不会过大也不会过小,正好是我们设想的大小。
  2、控制图纸比例:得到的图纸比例就是我们想要的图纸比例,不会产生误差。用尺量都没问题。比如1:50的图6000的轴距,用尺量一下正好是120mm。
  3、不同比例放在一起:在一张图上放不同比例,并解决相关的画图方法和标注方法。
  为了解决这些问题,我们引入一些概念:
  1、打印比例:现实物体图纸对应cad中的图框,图纸尺寸比图框尺寸即为打印比例。
  2、画图比例:实际物体1000mm我们就在cad上画1000,那么画图比例就是1:1,如果实际物体是1000mm,而cad图中是4000,那画图比例就是1:0、25。(这种情况是1:1画完之后又放大四倍而出现的,谁会笨到不用1:1画图呢?)
  3、图纸比例:图名的右侧标的1:100、1:50等,表示的是图上1个单位的尺寸代表实际物体多少单位的尺寸。
  现在我们来研究这些比例之间的关系,并解决我们需要解决的问题。
  1、好了,我们现在开始画图,采用1:1画图比例。画完先不要标注,也不要写任何文字。这时候我们要选择一个图纸比例,还要选择一个图纸规格。是先选图纸比例还是先选图纸规格呢?其实这两个问题是相关联的。如果你选定了图纸比例也就决定了纸的大小。因为图纸比例选定了,你画的图打出来多大也就定了,能放的下这张图的最小的纸的尺寸也就定了。如果你的纸是一定的,图纸比例是次要的,那么根据纸的大小,同样也可以确定图纸比例。这两个你需要选择一个来确定,就看你是要求图纸比例,还是要求特定的纸。对于一个建筑的平面图来说,一般会要求比例是1:100,而纸要根据需要选择。而对于我们公司这种施工单位,只有A3和A4的纸可用,比例不管,能打在这样的纸上尽量清楚就行。
  2、当我们确定了要用什么纸之后,我们就要制作对应的图框,我这里建议,你不管画什么纸的图框,一定要用1:1来画,A3纸的大小是420*297,图框的外框也要用420*297,这时候不要考虑比例,不要画成4200*29700,要按照实际大小画,图框里面所有的格子、文字都按照实际大小来画,然后做成块,最好保存成文件。需要的时候复制然后放大就可以了。我们称之为标准图框
  3、我这里推荐一个标准图框放大法来控制比例的方法。什么是标准图框放大法?这其实就是一个选择比例和选择图纸的方法,如果你确定了比例是1:100,那么你找一个标准图框,比如A2的标准图框,然后放大100倍,如果能够放的下,那么可以用A2纸,如果放不下,那么就要选择更大的纸。不管用什么型号的纸也就是什么型号的标准图框,都要放大100来使用,这才能保证图纸比例是1:100。如果先确定纸再确定比例,那么你就拿你确定的纸的标准图框,比如A3标准图框,然后放大去包住你画的图,正好包住了,放大了多少倍那你的图纸比例也就是1比多少,当然这些都是在1:1画图的情况下说的。如果不是1:1画图,那么就是另一回事了,不过任何一个非1:1画的图都一定有一个1:1的更大的图在旁边,非1:1的图单独出图是没有任何意义的。之后我们会分析这个问题。
  4、我们现在来分析一下文字大小与什么有关。文字大小与图纸比例无关,文字大小只和打印比例有关。就是说一个标准图框被放大了多少倍,那么打印出来之后,图里面的所有东西也就缩小了多少倍。想得到3mm的文字,图框放大了50倍,那么文字高度就要设为150高。确定文字高度要在确定了图纸之后才能确定,有的人图画完,标注完,说明写完,而图纸还没选择,最后画好图框之后打出来又发现字太小,或太大。这真是不明智。(很多在设计院的朋友可能觉得我说的不对,那是因为你们一直在画的就是那么一个比例,用的也一直就是那几种图纸,自然已经很熟练,也不会出错,不过从来没有仔细考虑过这个问题,如果改变一下可能就搞不清楚了)
  5、用1:1画的图,如果标注图框放大了多少倍,这张图就是1比多少的,也可以这样说,如果你的图纸比例是1:多少,那么你的图框也就放大了多少倍。如果不是这样,你的比例一定是错的。比如说有人要出1:100的图,用A2图纸,把A2标准图框放大了100倍之后发现就差一点放不下,于是他又把这个图框放大了1、1倍,放下了,不过你的比例已经不是1:100了,而是1:110了!
  6、在1:1的图旁边我们经常要放一些非1:1的图,比如一些节点详图,如果1:1放进去太小,看不清楚。那我们通常就会把它放大2倍,4倍等等,这个节点详图的比例是主图比例乘这个放大倍数,比如主图是1:100的,节点图放大了4倍,那么节点图就是1:25的。
  7、那么这样的图我们应该怎样标注呢?我推荐一个方法,利用全局比例和测量比例控制标准标注样式的方法。首先我们要设定标准标注样式,全部按照实际的数据设定,不要考虑比例,比如文字高度设定为3(这里要注意一点,文字样式里面不要设定文字高度!要设成0,这是很重要的,大家考虑一下为什么要这样!),而不要设成300,文字和尺寸线之间的距离设成1,斜杠的长度设成2等等,这些都是最终图纸里面我们可以用尺量出来的数,想要多少就设多少。然后把全局比例设成1,测量比例设成1,命名为3-1-1,代表文字高度3,全局比例1,测量比例1。
  8、全局比例所代表的意义就是打印比例,即标准图框放大的倍数,而测量比例代表的意义就是节点图放大的倍数的分之一,比如1:100的图,我们可以以3-1-1为模板新建一个标注样式3-100-1,设全局比例为100,测量比例1,代表1:1画的图,其他参数不变,用这个3-100-1来标这个1:100的图,而旁边的放大4倍的节点图,我们需要再新建一个标注样式3-100-0、25,全局比例还是100,测量比例0、25,这样标这个放大四倍的节点所有数据也都是正好的。它的比例也正是1:(100*0、25)=1:25。
  9、如果你没有搞清楚我说的这样概念,那你只需要记住我推荐的两个方法就可以了,一个是标准图框放大法,一个是全局比例和测量比例控制标准标注样式法,有这两个方法,对付任何比例问题都没有问题。
  10、会用布局的人不要来批评我了,我知道布局解决这些问题很厉害,不过我不会,我也不太想学,因为我觉得那个东西有点古怪,不符合我的思维方式。
