Proe二次投影实例教程,教你proe相交使用技巧

Proe是一款参数化建模软件,它采用模块化方式,用户可以根据自身的需要进行选择,而不必安装所有模块,学习proe软件,需要学习其相关工具命令的使用方法,下面品索为大家分享Proe二次投影实例教程,教你proe相交使用技巧,二次投影曲线,就是你在基准面上绘制的两条线拉伸成曲面后相交后得到的,或者认为是它在两个基准面上投影的线就是你所绘制的两条线。

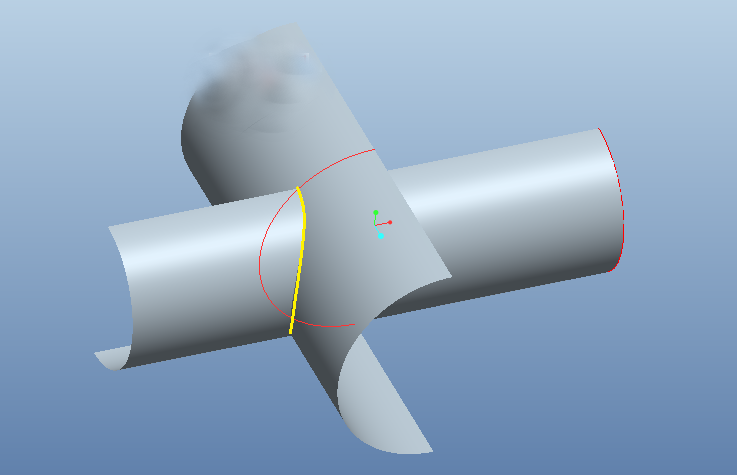

二次投影就是从连个视角分别做两条2D曲线,再通过这两条曲线分别沿垂直于其绘图平面处,拉伸出两个曲面,这两个曲面的交线就是所求的二次投影曲线。如下图所示。


上图黄色的曲线即得到的相交曲线。

方法:

1.选择其中的一条曲线,点击【编辑】-【相交】,出现如下控制面板。

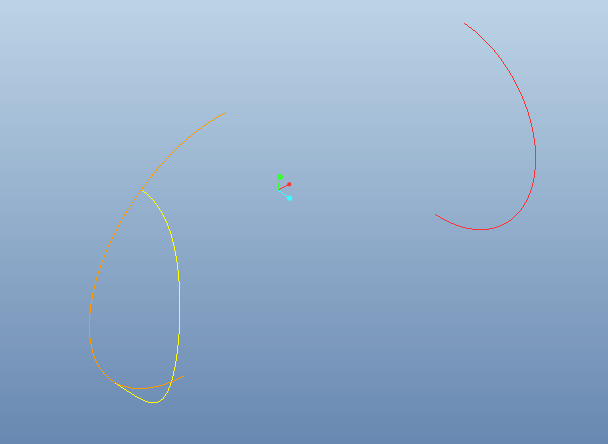

2.选择另一条曲线,得到如下黄色三维曲线。

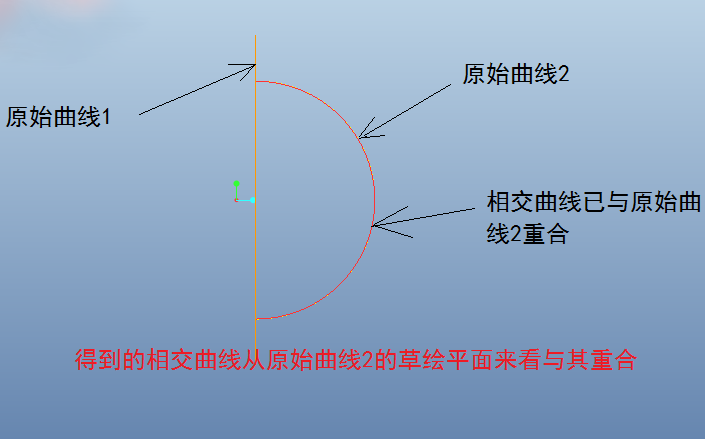

3.这条三维曲线有哪些特点呢?如图。

4.点击勾号,即可得到相交曲线。
