CAD编辑技巧,教你CAD如何编辑三维实体的面边体

众所周知,CAD是一款绘图神器,cad的编辑绘图功能强大无比,可能对于cad学习新人而言,你需要掌握的工具和技能看起来会很多,实际上cad学习方法很重要,我们在cad中不同的图形编辑有着不同的方法与技巧,下面就为大家分享CAD编辑技巧,教你CAD如何编辑三维实体的面边体。

打开“常用”-“实体编辑”面板,可以发现“拉伸面”列表里有“拉伸命”和“移动面的命令操作按钮,“分割”列表下有“抽壳”的命令操作按钮。这里命令能够对实体的面、边体进行相应的编辑操作

下面小编给大家分别介绍一下这三个命令操作

一、拉伸面

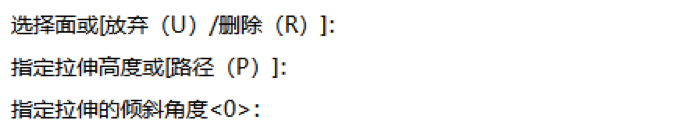

1、拉伸面,即对实体的指定面进行指定距离或者路径的拉伸操作,命令行的指示如下图所示


2、拉伸面的操作,能够拉伸实体上的某个面

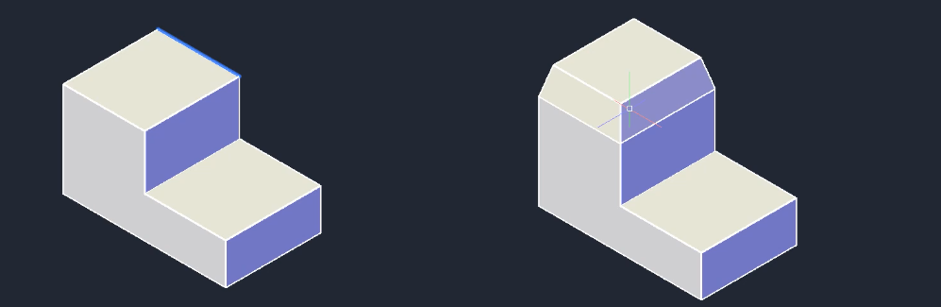

3、下面小编以下面左图为例,对这个实体进行顶面的拉伸操作,高度给定为20,倾斜角度给定为15。执行结果如下面右图所示


二、移动面

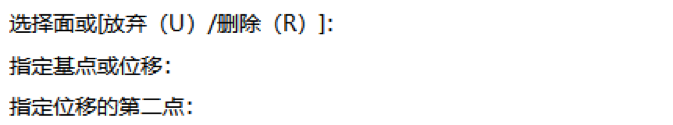

1、移动面,即根据指定的距离进行移动实体指定面的操作,命令行的指示如下图所示


2、对实体上的面进行移动操作,实体也会发生相应的变化

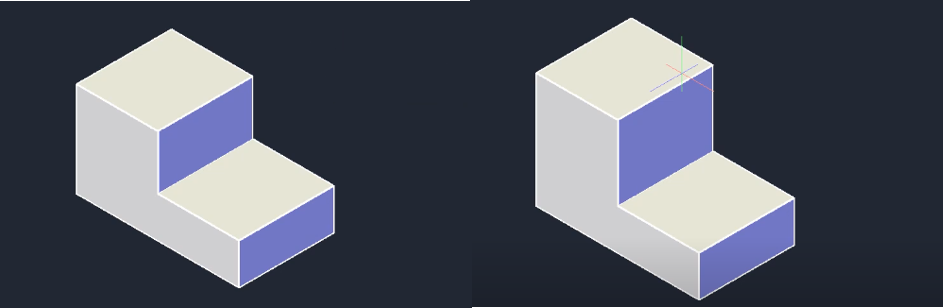

3、下面小编以下面左图为例,对这个实体的顶面进行移动操作,指定距离为30。执行结果如下面右图所示


三、抽壳

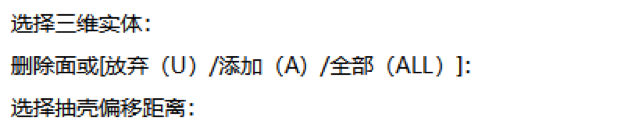

1、抽壳,即把规则的实体打造成为空壳体的操作,命令行的指示如下图所示


2、在进行抽壳命令操作的时候,为了不丢失面,我们在删除了需要被删除的面之后,切记不要删除其他的面。除此之外,如果是对有倒角或者圆角的实体进行抽壳操作的话,这里的距离或者半径要大于抽壳的厚度

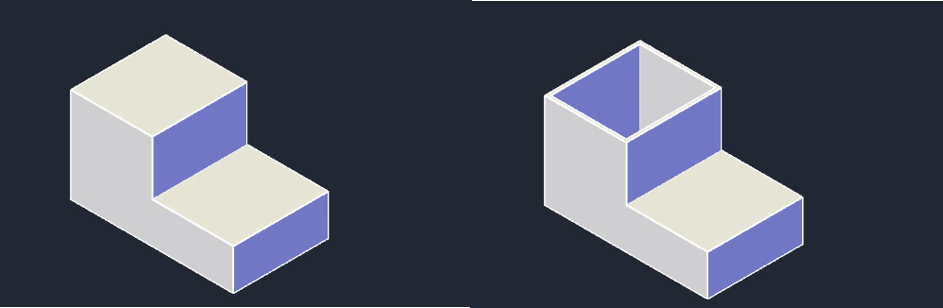

3、下面小编以下图左图为例,对这个实体进行抽壳操作,我们删除它的顶面,指定抽壳的偏移距离为5。执行结果如下面右图所示
