CAD制图初学者的三大入门技巧


对于大部分CAD制图初学者来说,通过自己摸索、研究往往只能是“事倍工半”。通常有一个“前辈”在身边指导、解惑,那么对于初学者来说便能较快的掌握cad入门知识点。

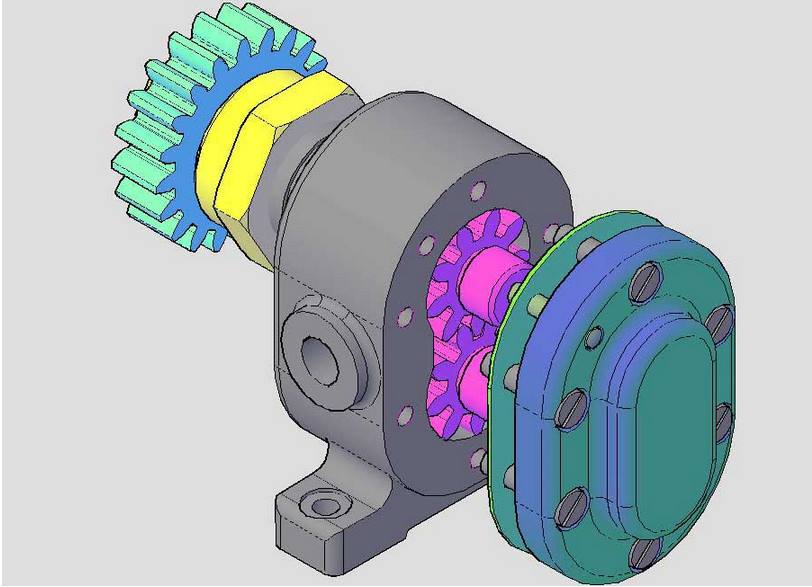

timg (2).jpg


下面介绍一些CAD制图初学入门小技巧,以便初学者能更快入门。


第一:学会看图


要想制图,必先看图,对于初学者来说,一上手直接画图那几乎是不可能的事情,首先,我们要学会的是看懂图纸,明白一张图纸表达的是什么。


只有在看懂图纸的基础上才有可能进入下一步,绘图阶段。看图最重要的是要明白“标注”,“图层”以及整个图纸的“比例尺寸”,一定要有“全局观”。新手在看图的时候应该侧重看以上3点。当熟悉了设计图纸的各种标准,依据后我们就可以开始着手绘图了。


第二:绘图标准


建立图层,包括名称、线宽、线型;其次确定绘图方案,绘制过程中遵循,“先中心,后局部”,先确定好图纸中心线,再慢慢绘制局部边缘,最后通过修剪等方式完成整个图形。


尺寸标注:通过换算确定我们的图纸比例,这一步很重要,比例是一个图纸的核心之一,比例如果错了,可以毫不客气的说,整个图纸都错了。这里初学者一定要细心。计算好了之后,再进行标注绘制。


第三:检查错误


对于初学者来说,绘制的图纸往往会存在很多错误,所以,我们一定要养成勤检查的习惯,通过不断的对比,来发现自身图纸的不足以及问题,不断修正,过程中也是对自身能力的锻炼与检测。


CAD制图并非一朝之功便能有所成就。还需要的是我们不断的努力与学习方能有所得。
