Rhino基础操作教程,教你犀牛里产品开模线怎么建

2017-11-10  18911 分类:犀牛资讯

Rhino基础操作教程,教你犀牛里产品开模线怎么建

相信不少设计新人都存在不少困惑,不管是在手绘当中,还是软件的实际操作当中,很多时候一个在设计老鸟眼里很简单的问题往往会让设计新人困扰很久,这在工业设计行业里也是非常普遍的现象。举一个很简单犀牛操作的案例,犀牛里产品开模线怎么建,开模线怎样建才正确,相信不少设计师有过这样的困惑吧?下面优概念就以这个问题结合实例通过图文的形式教大家怎么在Rhino里建立产品开模线。
首先我们来看这个图
很想构建分模槽吧,这个就是我们最常用的构建分模线。对产品分模线的理解其实不难,在建模的之前要认真观察是不是分模线
具体来说,产品分模线有两种情况,一是构建分模线,也就是说开模的时候给分开了

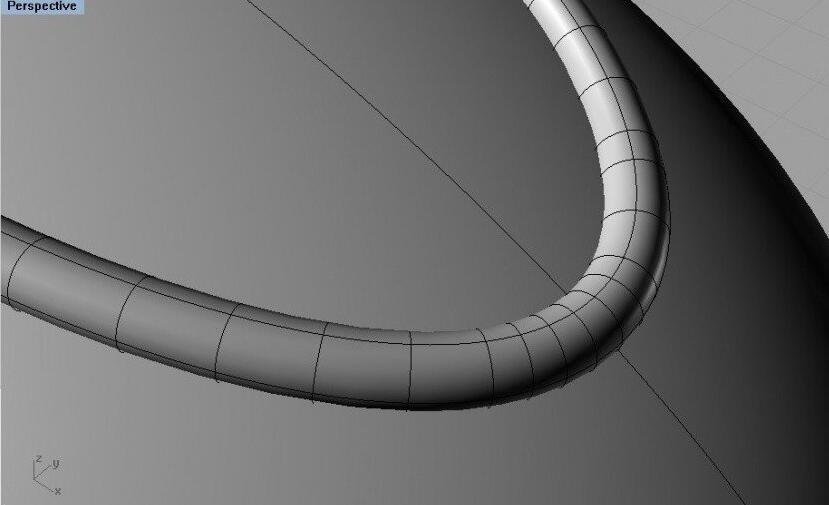

如下图1

教你犀牛里产品开模线怎么建

二是构建装饰条,这里不能说是分模线,主要作用是防水,区域划分如下图2

教你犀牛里产品开模线怎么建

那么犀牛如何建分模线呢,如下图1

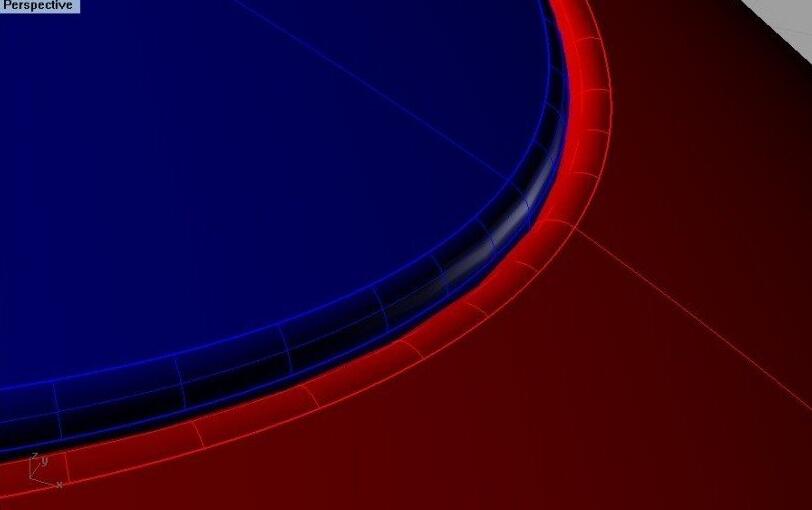

绘制分模线之前是两分开的构建。对每部分构建进行圆角处理,这里需要注意的是圆角值一样,圆角大小可能会不一样,开模线尽量保证两边开模大小一样(两边尝试用不同圆角值),如下图2

这样开模线就做好了。

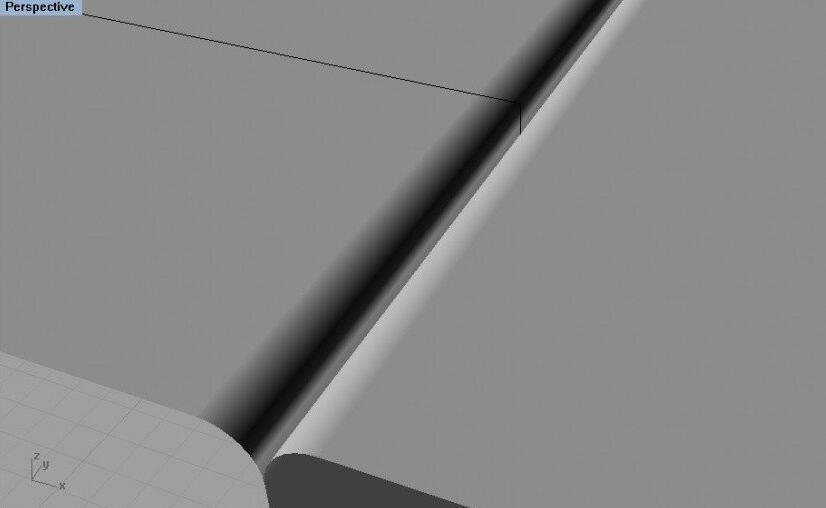

什么是构建装饰条,简单地说完整构建,上面建个槽子或是什么用作区域划分。如下图1

布尔运算,圆角处理。如下图2

完整构建,做个凹槽,进行内外区域划分。这只是简单的讲述一下构建分模线和构建装饰条,具体问题还得具体对待,讲的这些都是最基础也是最常用的,学工业设计的这些一定要明白,产品多的就是这些东西。
Rhino建模方便,比较快地就能造型,方便构想结构,捎带也能看一下效果;Rhino资源消耗小,只有它能在笔记本上流畅地运行,PROE开一下都要等上十几秒,如果真正要设计复杂结构和开模的话,还是推荐PROE。
