犀牛三步珠宝钻石戒指建模图文教程,Rhino建模思路

犀牛珠宝建模最多的无疑就是钻戒的建模,这可是效果非凡的产品建模,不完全统计很多设计师都想做出自己独一无二的作品,而珠宝设计师都希望使用犀牛设计出自己专属的钻戒,尤其是女设计师们。如果你也有这样的想法,那么下面这篇犀牛三步珠宝钻石戒指建模图文教程一定不要错过,当然不会是三步啦,这里的三步是分阶段步骤,相比前面品索教育分享的珠宝建模,这里更注重的是Rhino建模思路。

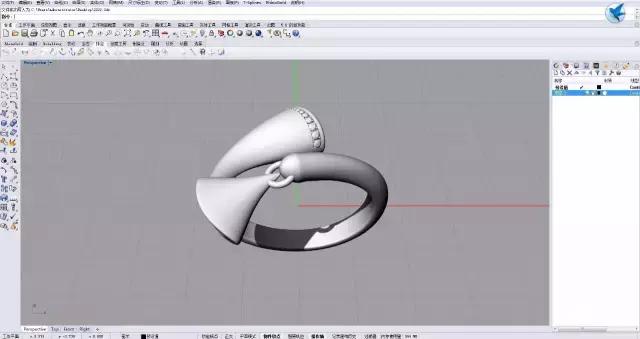

我们先来看看珠宝钻石戒指效果图


犀牛三步珠宝钻石戒指建模图文教程,我们分为三步给大家讲解,说是三步,其实是三个阶段,大家可以分开来看来学习!

第一步:绘制环形戒壁

1.使用画圆工具以及控制点工具绘制好一个圆(作为参考)以及一条曲线。


2.接着用中心点椭圆工具绘制一个椭圆截面曲线,同时先后点选指令框里的可塑性和环绕曲线。



3.把椭圆沿曲线阵列



4.在曲线的两端分别留两个椭圆,在关键节点分别留一个椭圆,其余删除。


5.进行单轨扫掠前,打开软件下方记录建构历史,便于编辑

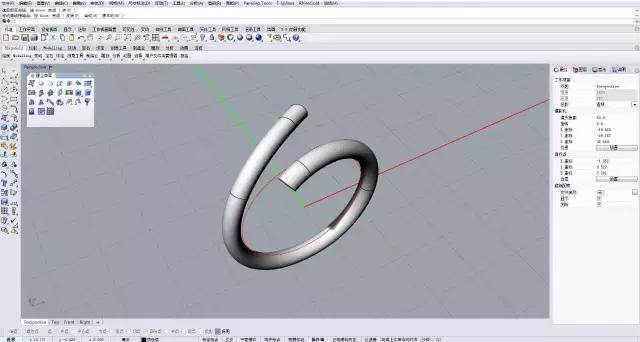

6.单轨扫掠后,如下图

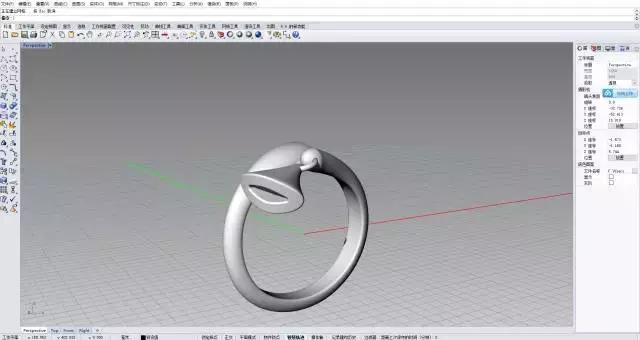

7.调整和缩放椭圆以及路径曲线


8.抽离结构线,用线把不规则圆头剪掉

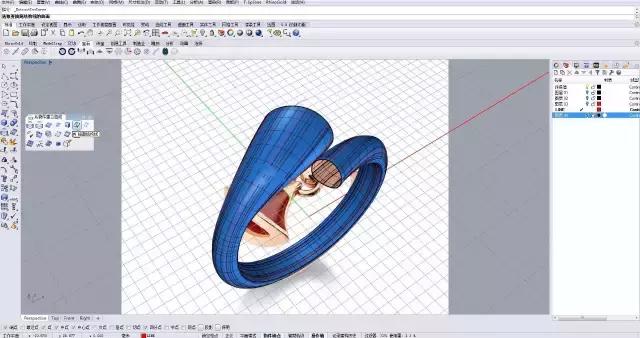

9.同样,抽离四根结构线,如下图红色线所示,再把抽离曲线用可调式混接曲线进行两两连接

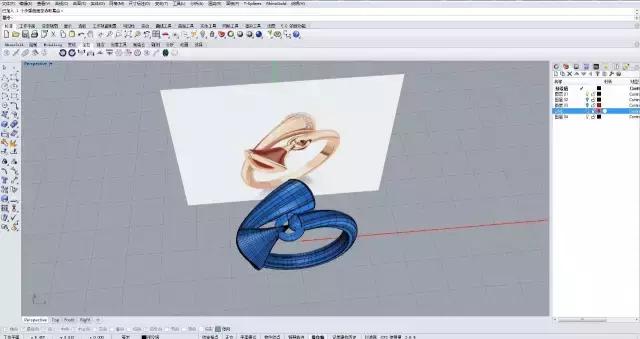

10.用从网线建立的曲面生成圆滑曲面

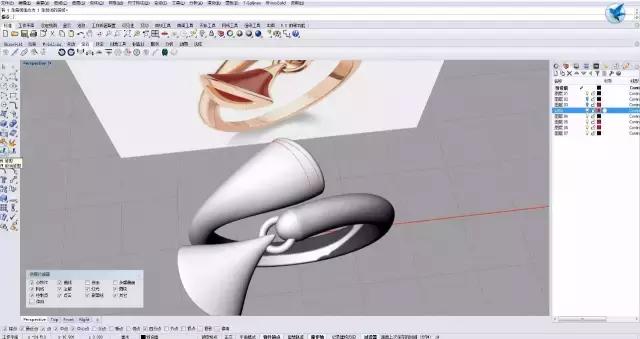

11.用环状体添加一个圆形扣


第二步:绘制红宝石托

1.绘制镶嵌红色宝石部分,首先用曲线工具绘制好线框


2.从网线建立曲面生成曲面



3.再抽离结构线,修剪好线头


4.用曲线分割曲面,偏移曲面生产实体(点选命令框里实体即可)


5.布尔运算差集,即可掏出一个浅底

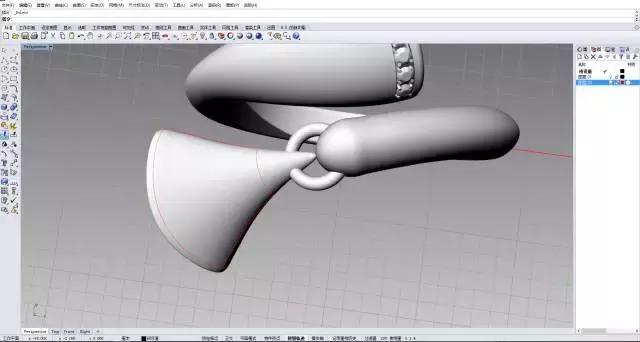

第三步:排钻石

1.抽离两根结构线



2.用rhinogold里面的双曲线排石即可轻易生成钻石,rhinogold可自行下载安装




3.最后,把扇形部分分割。重复之前方法:抽离结构线—分割曲面—偏移生成实体——布尔运算分割,即可得到模型



后期再进行金工打磨以及镶嵌,就能完美还原其真实效果。
